四、實訓內容及指導
通過RH、RM、RL的開關信號，最多可選擇7段速度。設置下列各段速度參數：
Pr.4=35Hz Pr.5=25Hz Pr.6=20Hz Pr.24=30Hz Pr.25=40Hz Pr.26=45Hz Pr.27=50Hz
信號組合與工作頻率（速度）表
注意事項：
1.多段速度設定在PU和外部運行中都可實現。
2.多個速度同時被選擇時，低速信號的設定頻率優先。
3.運行參數值可被改變。
五、實驗步驟
2．設置以下變頻器參數：Pr.79=2；Pr.180=0；Pr.181=1；Pr.182=2。

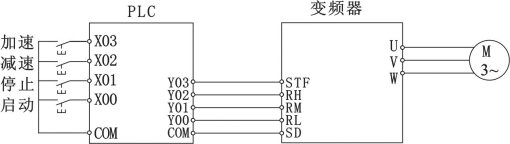

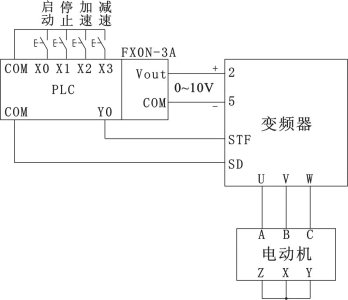

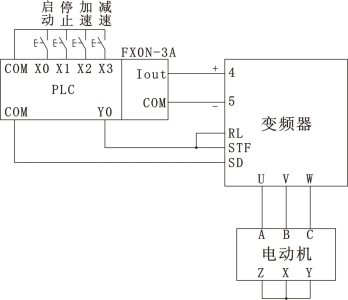

3.按實驗圖接線；
4.下載程序到PLC主機，運行PLC；
5.按啟動按鈕,啟動變頻器；
6.按動加速按鈕，變頻器加速。不斷按動加速按鈕，變頻器輸出頻率也不斷提高（0—>20—>25—>30—>35—>40—>45—>50）。
按動減速按鈕，變頻器減速。不斷按動減速按鈕，變頻器輸出頻率也不斷下降（50—>45—>40—>35—>30—>25—>20—>0）。
7.按停止按鈕，變頻器停止。
六、參考梯形圖（見光盤）
實驗八 基于PLC的變頻器控制電機正反轉一、實訓目的
1.掌握PLC控制器與變頻器聯機控制的方法；
2.掌握外部端子輸入實現變頻器正反轉控制方法。

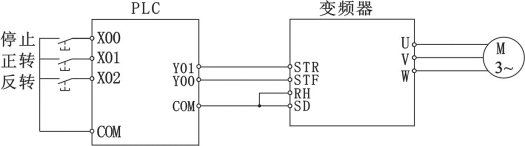

二、接線圖
四、實訓內容及指導
由PLC控制的變頻器正反轉運行
1.按接線圖將線連好后，啟動電源，準備設置變頻器各參數。
2.按“MODE”鍵進入?yún)?shù)設置模式，將Pr.79設置為“2”：外部操作模式，啟動信號由外部端子（
）輸入，轉速調節由外部端子（2、5之間、4、5之間、多端速）輸入。
3.連續按“MODE”按鈕，退出參數設置模式。
4.按下正轉按鈕，電動機正轉起動運行。
5.按下停止按鈕，電動機停止。
6.按下反轉按鈕，電動機反轉起動運行。
7.按下停止按鈕，電動機停止。
8.若在電動正轉時按下反轉按鈕，電動機先停止后反轉；反之，若在電動機反轉時按下正轉按鈕，電動機先停止后正轉。
五、參考梯形圖（見光盤）
實驗九 基于PLC的變頻器死循環調速控制一、實驗?zāi)康?/strong>
1.利用可編程控制器及其模擬量模塊，通過對變頻器的控制，實現電機的死循環調速。
2.了解可編程控制器在實際工業生產中的應用及可編程控制器的編程方法。
二、控制要求
變頻器控制電機，電機上同軸連旋轉編碼器。編碼器根據電機的轉速變化而輸出電壓信號Vi1回饋到PLC模擬量模塊（FX0N-3A）的電壓輸入端，在PLC內部與給定量經過PID算法處理后，通過PLC模擬量模塊（FX0N-3A）的電壓輸出端輸出一路DC0～+10V電壓信號Vout來控制變頻器的輸出，達到死循環控制的目的。

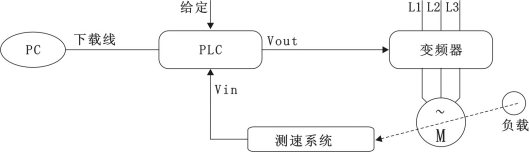

四、系統原理圖

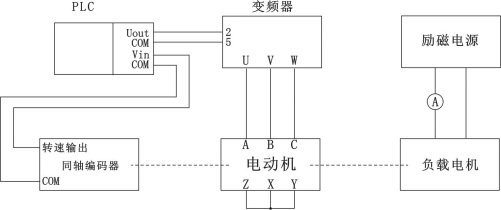

五、接線圖
六、實驗步驟
1.按下表對變頻器進行參數設置：Pr.73=“1”、Pr.79=“4”。
2.按接線列表正確將導線連接完畢后，將程序下載至PLC主機，將PLC的“RUN/STOP”開關撥到“RUN”。
3.先設定給定值。點擊標準工具條上的“軟件測試”快捷項(或選擇“在線”菜單下“調試”項中的“軟件測試”項)，進入軟件測試對話框。在“字軟組件/緩沖存儲區”欄中的“軟組件”項中鍵入D0，設置D0的值，確定電機的轉速。輸入設定值N,N為十進制數，如：N=500，則電機的轉速目標值就為500轉/min。（注意：為了防止電機轉速過大，模擬量模塊的輸入值過大而損壞該模塊；也為了實驗者的人身安全，不得把電機轉速設定超過1500轉/min。）
4.按變頻器面板上的“RUN”，啟動電機轉動。電機轉動平穩后，記錄給定目標轉速、電機實際轉速、和他們之間的偏差，再改變給定值，觀察電機轉速的變化并記錄數據。（注意：由于PID死循環調節本身的特性，所以電機要過一段時間才能穩定下來）
請觀察并記錄數據添入下列表格：
給定目標轉速（r/min）  | 電機實際轉速（r/min） | | |
|
|
|
|
|
|
|
|
|
|
|
|
5.按變頻器面板上的“STOP/RESET”，使電機停止轉動。
完整的Word格式文檔51黑下載地址：
06變頻器實驗指導書(E740).doc
(2.96 MB, 下載次數: 24)
2018-10-19 09:06 上傳
點擊文件名下載附件

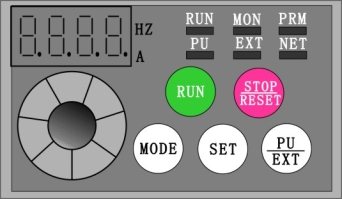

E740變頻器
鍵：模式切換。可用于各設定模式。和
同時按下也可以用來切換運行模式。
鍵：各設定的確定。運行中按此鍵則監視器分別出現運行頻率、輸出電流、輸出電壓的顯示。
鍵：停止運轉指令。用于停止運行及出現嚴重故障時可以進行報警復位。
………是禁止寫入錯誤。
………是運行中寫入錯誤。
………是校正錯誤。
………是模式指定錯誤。
(
)。
