PCB抄板僅指對電子產品電路板PCB文件的提取還原和利用文件進行電路板克隆的過程；
抄板不僅包括對電路板文件提取、電路板克隆、電路板仿制等技術過程，而且包括對電路板文件進行修改（即PCB改板）、對電子產品電路板上的各類電子元器件信息提取整理、對電路板上加密了的芯片或單片機進行解密等的所有技術過程。
下文由捷配小編整理，給大家講講PCB抄板實現過程以及方法，簡單七部就能搞定，一起來學習一下吧~~

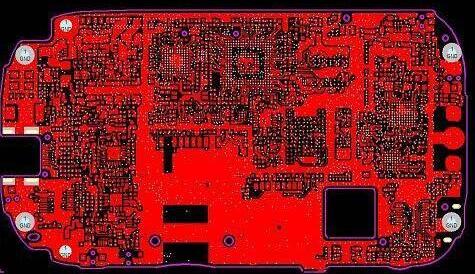

PCB抄板實現過程：
PCB抄板的技術實現過程簡單來說，就是先將要抄板的電路板進行掃描，記錄詳細的元器件位置，然后將元器件拆下來做成物料清單（BOM）并安排物料采購，空板則掃描成圖片經抄板軟件處理還原成PCB板圖文件，然后再將PCB文件送制版廠制板，板子制成后將采購到的元器件焊接到制成的PCB板上，然后經過電路板測試和調試即可。
PCB抄板方法：
第一步:
拿到一塊PCB，首先在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三級管的方向，IC缺口的方向。最好用數碼相機拍兩張元氣件位置的照片�，F(xiàn)在的電路板越做越高級上面的二極管三極管有些不注意根本看不到。
第二步:
拆掉所有器多層板抄板件，并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候需要稍調高一些掃描的像素，以便得到較清晰的圖像。再用水紗紙將頂層和底層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。注意，PCB在掃描儀內擺放一定要橫平豎直，否則掃描的圖象就無法使用。
第三步:
調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。
第四步:
將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第三步。所以說PCB抄板是一項極需要耐心的工作，因為一點小問題都會影響到質量和抄板后的匹配程度。
第五步:
將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復知道繪制好所有的層。
第六步:
在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。
第七步:
用激光打印機將TOPLAYER，BOTTOMLAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。
一塊和原板一樣的抄板就誕生了，但是這只是完成了一半。還要進行測試，測試抄板的電子技術性能是不是和原板一樣。如果一樣那真的是完成了。
備注：
如果是多層板還要細心打磨到里面的內層，同時重復第三到第五步的抄板步驟，當然圖形的命名也不同，要根據層數來定，一般雙面板抄板要比多層板簡單許多，多層抄板容易出現對位不準的情況，所以多層板抄板要特別仔細和小心（其中內部的導通孔和不導通孔很容易出現問題）。
|
加油加油，你是最棒的~~
