資料包內容：
24與25系列FLASH編程器說明 概述： 目前24與25系列FLASH已經非常流行。對于這些芯片的燒錄,目前只有專業的編程器才可支持，但專業的編程器價格很貴，不是一般維修的用戶可以擁有的；因此我們制作出一款可支持24系列的EEPROM 以及 ST，WINB IND， AMIC，MXIC，SST， SPANSION，EON，PMC 等廠家的8腳25系列芯片編程器。
該款編程器特點：
1、采用專門USB芯片CH341A制作。USB1.1通信。燒寫速度比普通ATMEGA8做的25 系列編程器快2-3倍。擦除 燒寫 校驗 速度大概2-3Mbit每分鐘。非常適合業余燒寫 24與25系列FLASH。 2、支持WIN98，WINME，WIN2K，WINXP，VISTA，WIN7等操作系統。 3、采用USB口供電，供電輸出有500mA的熔斷保險絲（帶熔斷保險絲版本），可有效防止外面短路對主板影響（防止燒主板），目標板亦可同時與USB一起供電。
編程器圖片
驅動安裝 1:安裝USB驅動(燒寫24與25系列FLASH用到的驅動) 將PCB板上P/S端跳帽合上 詳細安裝步驟見” USB驅動自動安裝”文件夾中圖片說明 2:安裝TTL驅動(USB轉串口,中九等支持串口在線下載的機型在線下載用) 將PCB板上P/S端跳帽去掉 詳細安裝步驟見” TTL驅動”文件夾中圖片說明

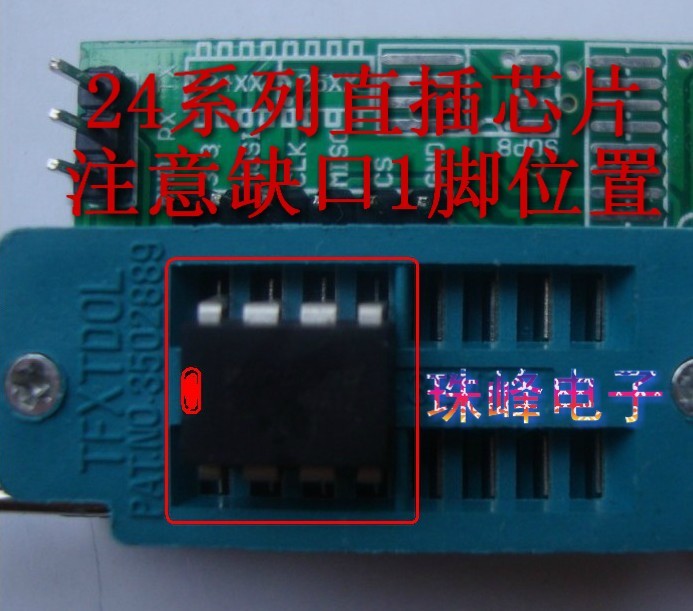

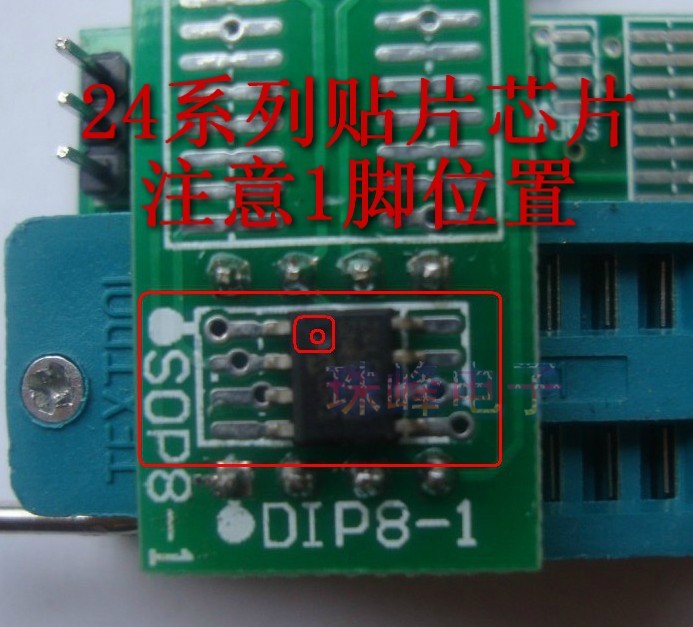

24系列芯片燒寫(P/S端跳帽合上) 1:放置芯片,如下圖:
2:將編程器插到電腦USB口,打開”USB口24-25系列編程器”或" LCDHome論壇_新版32M+USB口24-25系列編程器”中的燒寫軟件.選擇好芯片的容量,即可燒寫和擦除芯片.

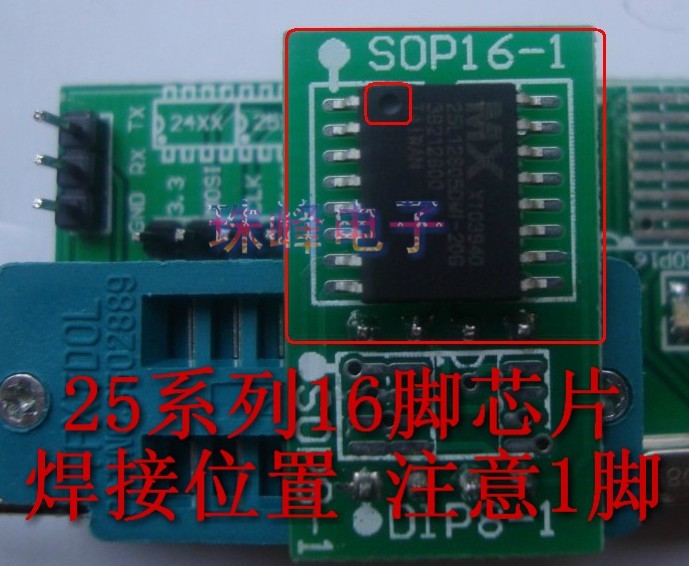

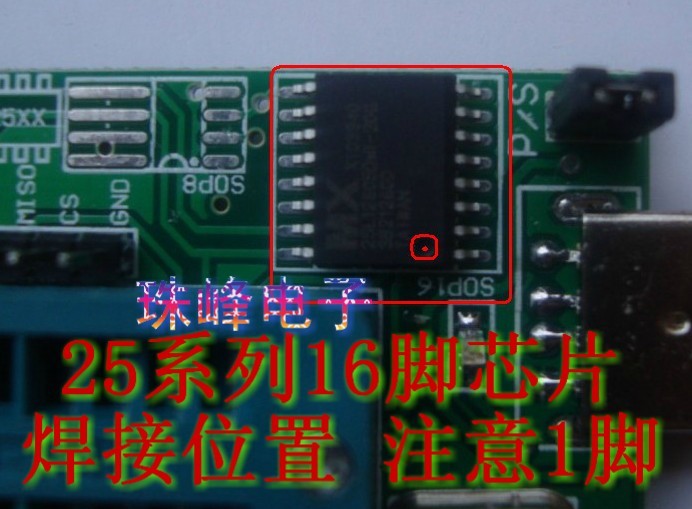

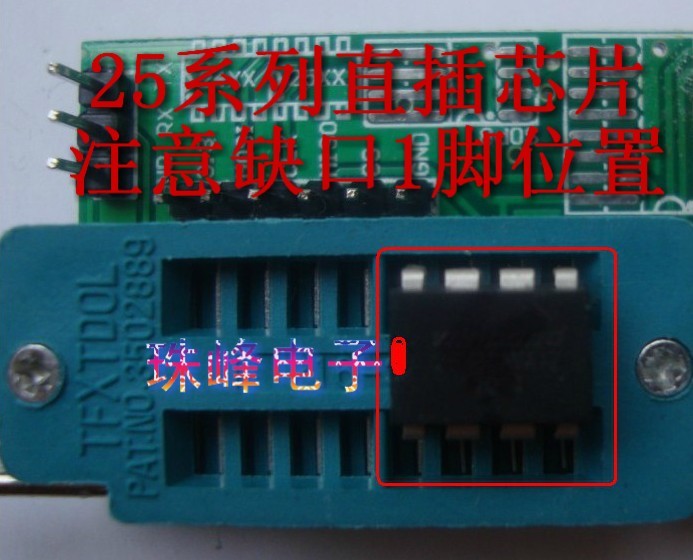

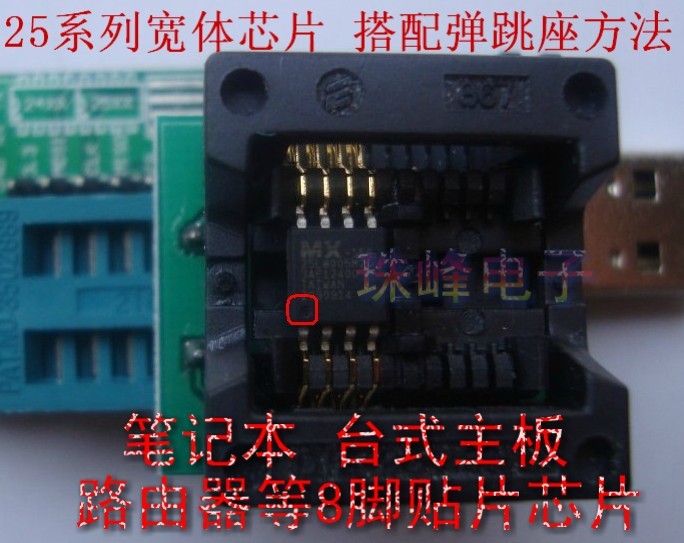

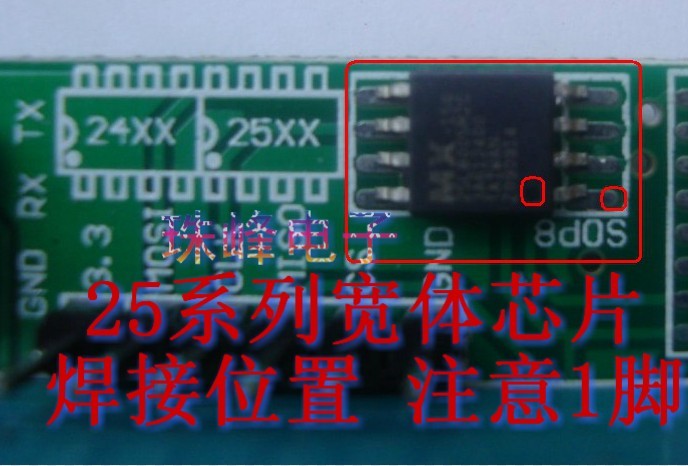

25系列芯片燒寫(P/S端跳帽合上) 1:放置芯片,如下圖:
2:將編程器插到電腦USB口,打開”USB口24-25系列編程器”或" LCDHome論壇_新版32M+USB口24-25系列編程器”中的燒寫軟件.選擇好芯片的容量,即可燒寫和擦除芯片.
在線下載(USB轉串口,P/S端跳帽斷開) 將編程器插到電腦USB口,編程器上的TX腳接到中九的RX,RX接到中九的TX,GND接到中九的GND. 選擇好對應的COM口,打開對應平臺的下載軟件,即可在線升級你的中九機了.

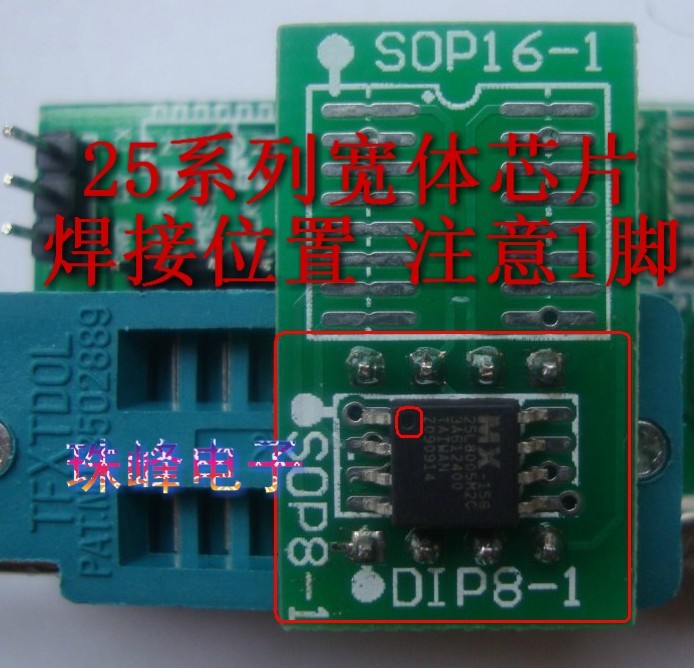

附件(轉換板焊接)
TTL中九升級說明
中九有TTL升級接口，電腦只有USB接口 這是就需要編程器把TTL變成USB來升級 編程器只是連接功能，升級軟件不是編程器附帶的軟件， 中九升級軟件請搜索你的中九芯片及方案，搜索對應的軟件就可以的。
驅動安裝
1:安裝USB驅動(燒寫24與25系列FLASH用到的驅動)
將PCB板上P/S端跳帽合上
詳細安裝步驟見” USB驅動自動安裝”文件夾中圖片說明
2:安裝TTL驅動(USB轉串口,中九等支持串口在線下載的機型在線下載用)
將PCB板上P/S端跳帽去掉
詳細安裝步驟見” TTL驅動”文件夾中圖片說明
再打開
USB口24-25系列編程器1.14文件夾
打開CH341A程序就可以操作
讀取芯片
選擇型號
按讀取
左下角提示完成時間 就按保存 就會提示保存地址和名稱
寫入芯片
選擇型號
按打開載入你要寫入的文件
按自動
左下角提示完成時間 就OK了
全部資料51hei下載地址：
2425編程器.7z
(12.94 MB, 下載次數: 87)
