自動換擋電壓表設計 單片機程序+仿真 LCD1602顯示

[復制鏈接]
ID:392145 發表于 2018-11-2 22:28 | 顯示全部樓層 |閱讀模式

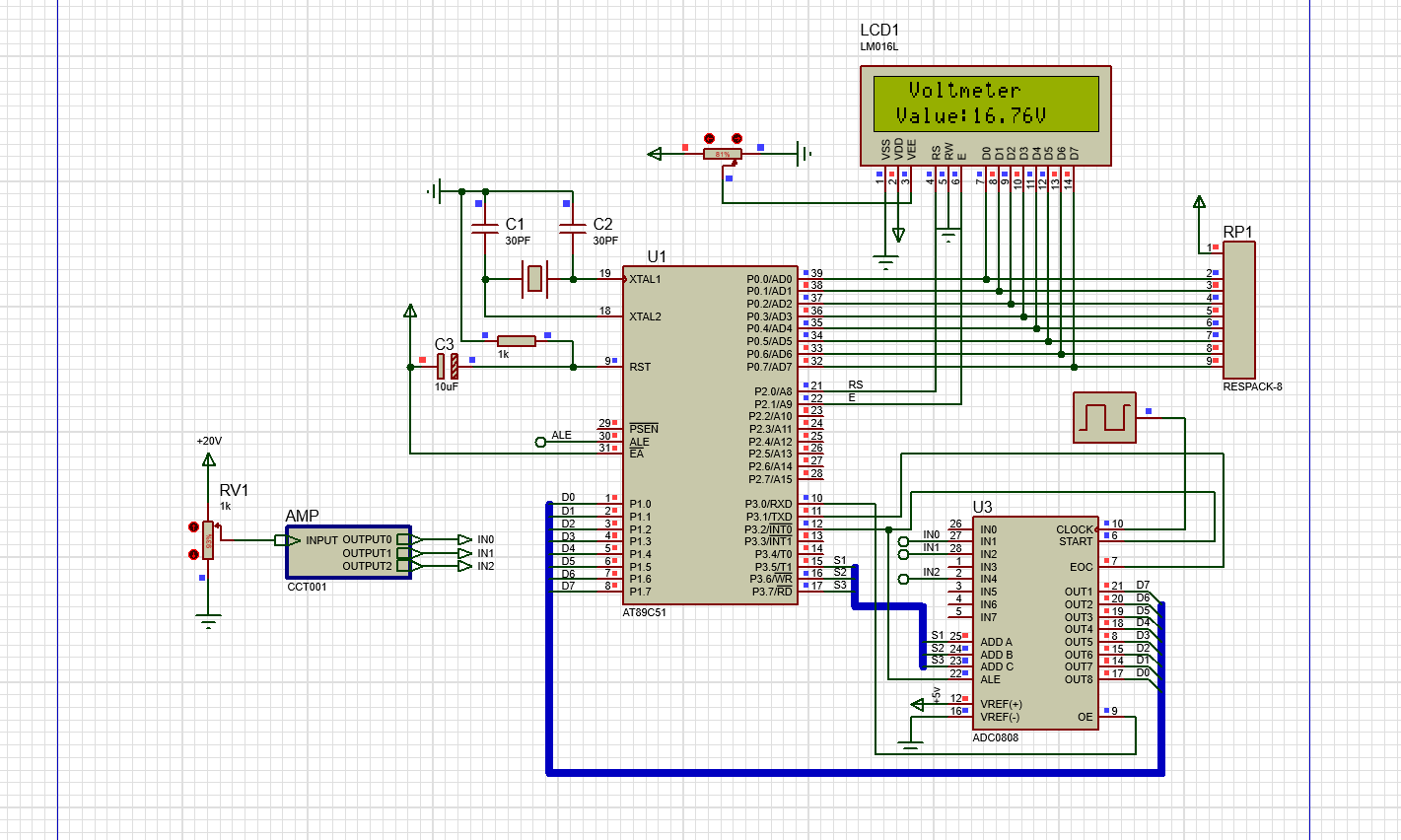

自動換擋電壓表仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源碼：
  1. #include <AT89X52.H>

  3. #define LEDDATA P0
  4. #define v20_on {s3=0;s2=0;s1=1;} //宏定義不同量程，不同的開關狀態
  5. #define v2_on {s3=0;s2=1;s1=0;}
  6. #define v02_on {s3=1;s2=0;s1=0;}
  7. unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};
  8. unsigned char dispbuf[8]={0,0,0,0,0,0,0,0};
  9. unsigned char getdata;
  10. unsigned long temp;
  11. unsigned char i,k,l,m;
  12. unsigned char code  mytable0[]=" Welcome to use  ";
  13. unsigned char code  mytable1[]="Auto Voltmeter!";
  14. unsigned char code line0[]="  Voltmeter   ";    //初始化顯示
  15. unsigned char code line1[]=" Value:     V ";
  16. //引腳定義
  17. sbit lcdrs=P2^0;
  18. sbit lcden=P2^1;
  19. sbit s3=P3^7;
  20. sbit s2=P3^6;
  21. sbit s1=P3^5;
  22. sbit OE=P3^0;
  23. sbit EOC=P3^1;
  24. sbit ST=P3^2;

  26. void delay(unsigned int z)      //延時子函數  z*1ms
  27. {
  28.         unsigned int x,y;
  29.         for(x=z;x>0;x--)
  30.                 for(y=110;y>0;y--);
  31. }
  32. void write_com(unsigned char c)   //寫命令子函數
  33. {
  34.         lcdrs=0;                //低電平選擇為 寫指令
  35.         lcden=0;
  36.         LEDDATA=c;                   //把指令寫入P0口
  37.         delay(5);               //參考時序圖
  38.         lcden=1;                //開使能
  39.         delay(5);               //讀取指令
  40.         lcden=0;                //關閉使能
  41. }

  43. void write_data(unsigned char d)  //寫數據子函數
  44. {
  45.         lcdrs=1;             //高電平選擇為 寫數據
  46.         LEDDATA=d;                //把數據寫入P0口
  47.         delay(5);            //參考時序圖
  48.         lcden=1;             //開使能
  49.         delay(5);            //讀取數據
  50.         lcden=0;                 //關閉使能
  51. }
  52. void initialize()      //LCD初始化函數
  53. {
  54.     unsigned char num;
  55.         lcden=0;
  56.         write_com(0x38);   //設置16x2顯示，5x7點陣顯示，8位數據接口
  57.         write_com(0x0c);   //00001DCB，D(開關顯示)，C(是否顯示光標)，B(光標閃爍，光標不顯示)
  58.         write_com(0x06);   //000001N0，N(地址指針+-1)
  59.         write_com(0x01);      //清屏指令  每次顯示下一屏內容時，必須清屏
  60.         write_com(0x80+0x10);           //第一行，頂格顯示
  61.         for(num=0;num<17;num++)
  62.         {
  63.                 write_data(mytable0[num]);
  64.                 delay(10);
  65.         }
  66.         write_com(0x80+0x50);           //第二行，從第一格開始顯示
  67.         for(num=0;num<15;num++)
  68.         {
  69.                 write_data(mytable1[num]);
  70.                 delay(10);
  71.         }
  72.                 for(num=0;num<16;num++)
  73.         {
  74.                 write_com(0x1c);   //0001(S/C)(R/L)**;  S/C：高電平移動字符，低電平移動光標；  R/L：高電平左移，低電平右移
  75.                 delay(300);
  76.         }
  77.            delay(1000);
  78.
  79.         write_com(0x01);      //清屏指令  每次顯示下一屏內容時，必須清屏
  80.         write_com(0x80);
  81.         for(num=0;num<14;num++)
  82.         {
  83.                 write_data(line0[num]);
  84.                 delay(10);
  85.         }

  87.         write_com(0x80+0x40);
  88.         for(num=0;num<15;num++)
  89.         {
  90.                 write_data(line1[num]);
  91.                 delay(10);
  92.         }
  93. }
  94. void value(unsigned char add,unsigned char dat)
  95. {
  96.          write_com(0x80+0x47+add);
  97.          if(l==3&&add==2||l!=3&&add==1)
  98.            {
  99.               write_data(0x2e);
  100.            }
  101.          else
  102.            {
  103.               write_data(0x30+dat);
  104.            }
  105. }
  106. main()
  107. {
  108.    initialize();
  109.    while(1)
  110. _20v:
  111.      {
  112.        v20_on;
  113.        ST=0;
  114.        ST=1;
  115.        ST=0;
  116.           while(EOC==0);
  117.           OE=1;
  118.                   getdata=P1;
  119.           OE=0;
  120.                    if(getdata<21)
  121.            {
  122.              goto _2v;
  123.            }
  124.                   l=3;
  125.               temp=getdata;
  126.           temp=(temp*1000/51)/2;
  127.                   goto disp;

  129. _2v:
  130.          v2_on;
  131.           ST=0;
  132.           ST=1;
  133.           ST=0;
  134.           while(EOC==0);
  135.            OE=1;
  136.            getdata=P1;
  137.            OE=0;
  138.            if(getdata<21)
  139.            {
  140.              goto _02v;
  141.            }
  142.            else if(getdata>204)
  143.            {
  144.              goto _20v;
  145.            }
  146.            l=2;
  147.            temp=getdata;
  148.            temp=(temp*1000/51)/2;
  149.            goto disp;

  151. _02v:
  152.           v02_on;
  153.           ST=0;
  154.           ST=1;
  155.           ST=0;
  156.           while(EOC==0);
  157.            OE=1;
  158.            getdata=P1;
  159.            OE=0;
  160.           if(getdata>204)
  161.            {
  162.              goto _2v;
  163.            }
  164.            l=1;
  165.            temp=getdata;
  166.            temp=(temp*1000/51)/2;
  167.                    m=temp%10;
  168.                    if(m>5){temp=temp/10+1;}
  169.                    else{temp=temp/10;}
  170.                    goto disp;

  172. disp:          for(i=0;i<=3;i++)
  173.              {
  174.                dispbuf[i]=temp%10;
  175.                temp=temp/10;
  176.              }
  177.                   if(l==3)
  178.                     {
  179.                            for(i=4;i>=3;i--)
  180.                            dispbuf[i]=dispbuf[i-1];
  181.                     }
  182.                   else
  183.                    {
  184.                           dispbuf[4]=dispbuf[3];
  185.                    }
  186.               for(k=0;k<5;k++)
  187.            {
  188.                       value(k,dispbuf[4-k]);
  189.                }
  190.                  if(l==2){goto _2v;}
  191.                  else if(l==1){goto _02v;}
  192.           }
  193. }
復制代碼

全部資料51hei下載地址：
自動換擋電壓表.rar (66.11 KB, 下載次數: 36)



回復

使用道具 舉報

ID:424684 發表于 2018-11-21 21:08 | 顯示全部樓層
資料看起來在哪本書看到過
