Altium Designer原理圖到PCB問題

ID:422461 · 發表于 2018-11-9 00:32

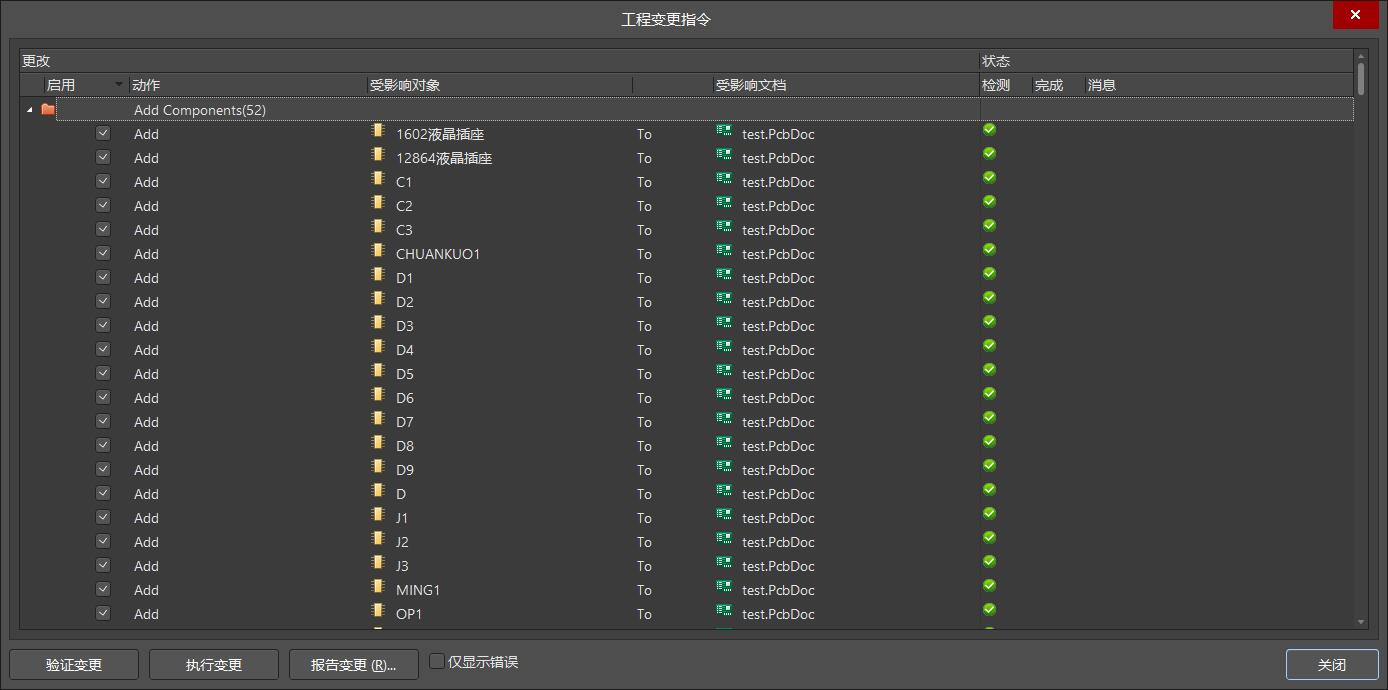

1. Add Components全部通；

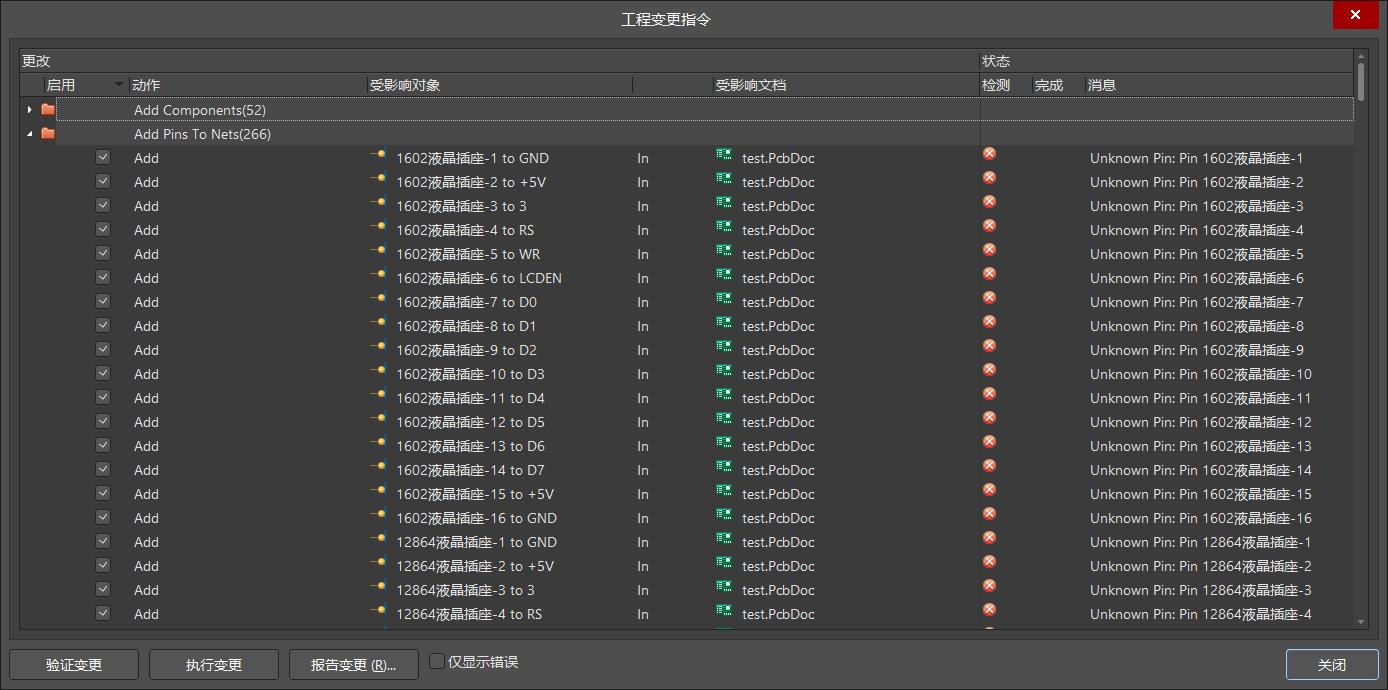

2. Add Pins To Net,都沒通；

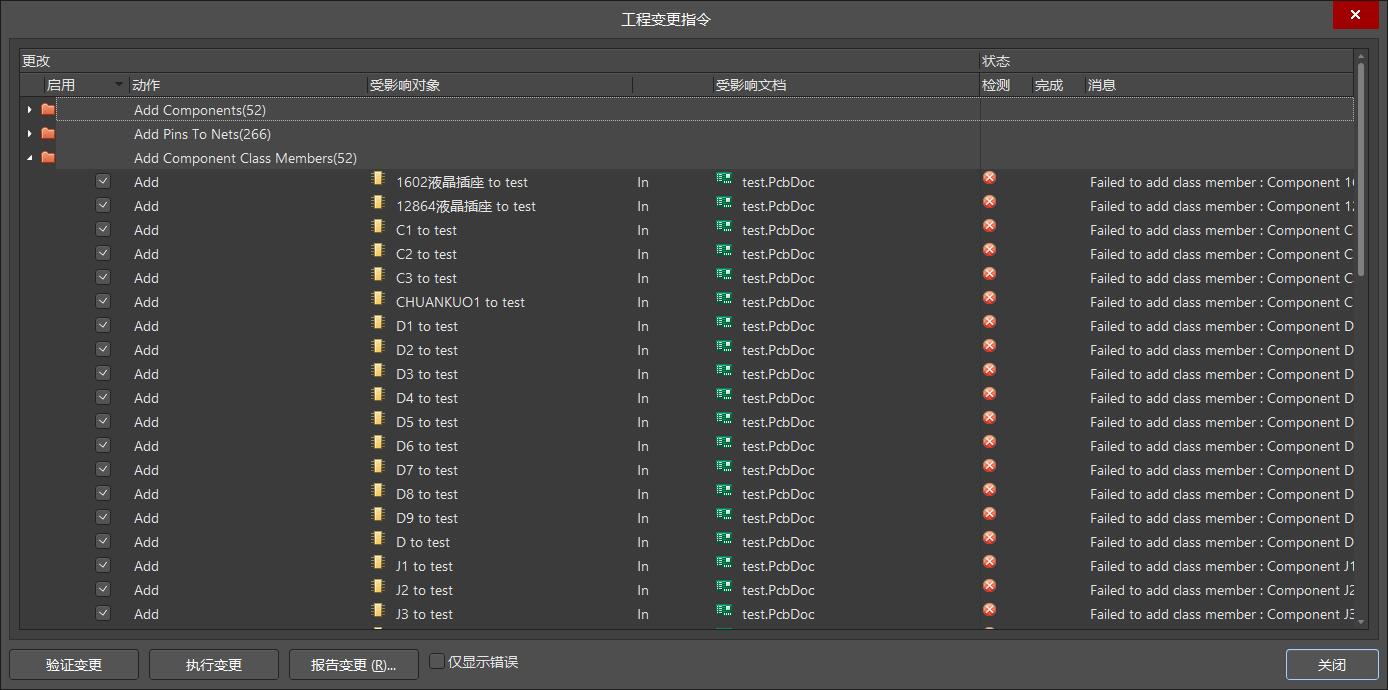

3. Add Component Class Member,都沒通
請教：上述2和3沒有通過是什么原因？該如何解決？

ID:320306 · 發表于 2018-11-9 14:00

原理圖應該有問題，和PCB沒有關系！�。�

ID:423637 · 發表于 2018-11-9 16:02

ID:423700 · 發表于 2018-11-9 17:42

2問題可能和期間封裝有關，3問題可能是哪里設置問題

ID:253022 · 發表于 2018-11-9 18:13

應該是原理圖的網絡或者封裝出了問題

ID:419928 · 發表于 2018-11-9 21:15

我認為你的封裝有問題，例如1602液晶插座全出了問題。這種情況應該是封裝的錯誤，檢查封裝的路徑，一定要在工程里面。

ID:419928 · 發表于 2018-11-9 21:16

封裝有問題，例如1602液晶插座全出了問題。這種情況應該是封裝的錯誤，檢查封裝的路徑，一定要在工程里面。

ID:422461 · 發表于 2018-11-9 22:20

表示今天打開就好了，至今想不通問題出在哪

ID:224953 · 發表于 2018-11-9 23:26

封裝不對，可能是封裝沒有加或封裝的焊盤編號與原理圖不一致

ID:423991 · 發表于 2018-11-10 11:52

封裝錯了，封裝的焊盤編號與原理圖不一致

ID:61493 · 發表于 2018-11-10 16:24

封裝錯了

ID:425735 · 發表于 2018-11-16 23:41

應該是找不到對應的封裝
