Altium Designer更改覆銅規則的方法詳解

ID:423541 · 發表于 2018-11-9 13:38

覆銅有什么用

所謂覆銅，就是將PCB上閑置的空間作為基準面，然后用固體銅填充，這些銅區又稱為灌銅。覆銅的意義在于，減小地線阻抗，提高抗干擾能力；降低壓降，提高電源效率；還有，與地線相連，減小環路面積。（來自百度百科）

如果是手工做板的話，有效的覆銅還能提高腐蝕效率。

怎么覆銅

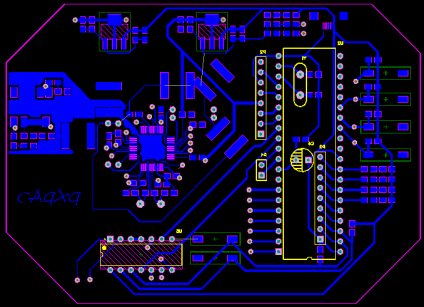

做課程設計用的PCB

步驟一：點擊菜單欄里覆銅的圖標

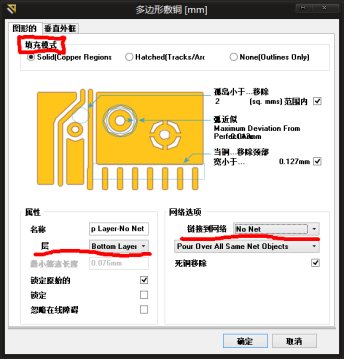

步驟二：設置屬性，一般這三個比較重要。

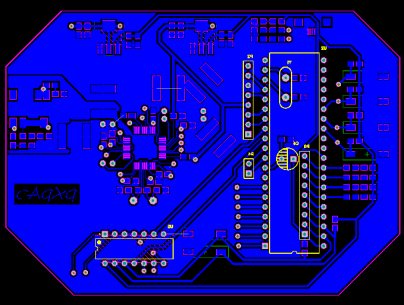

步驟三：按確定之后，用光標確定覆銅面積，一般我們都是將自己的板的形狀圈起來（圖里原本小面積覆銅，是因?yàn)槲以谶@個板上單獨弄了個模擬地）

覆銅規則的設置

點擊上方菜單欄的 設計design 里的 規則rule 會彈出這個框

紅色框里那個就是我們需要改動的地方

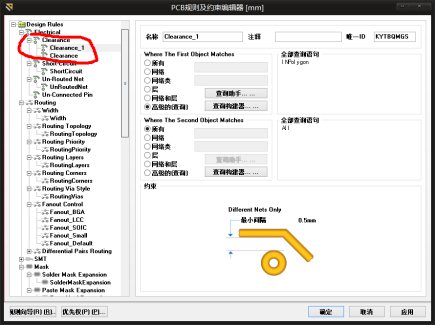

對Clearance 按右鍵，選中 新規則New rule 然后就會多一個Clearance_1 （我這里是2）

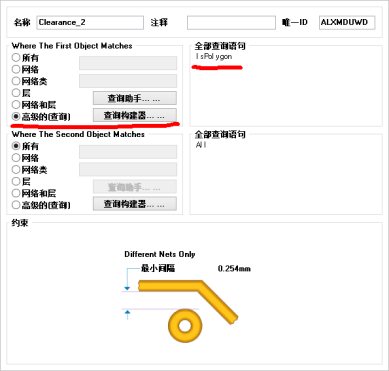

選中跳出對應的屬性框，一開始的默認設置是這樣的

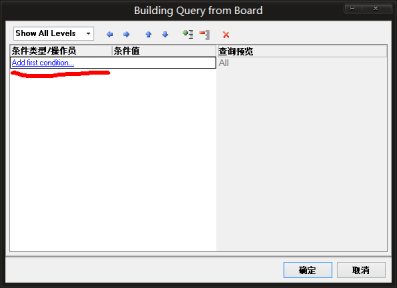

然后我們點擊 查詢構建器 跳出一個窗口

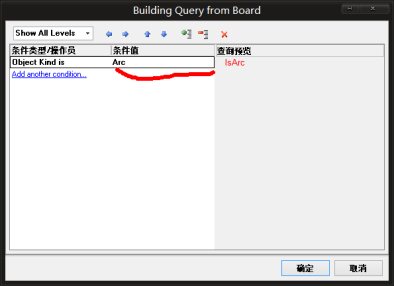

然后藍色字出現下拉菜單將其改為Object kind is

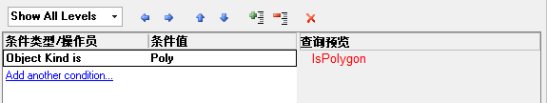

然后點 Arc 那一欄在下拉菜單那里將其改為 Poly

確定，則剛剛的屬性框變成這樣

然后我們選中 Is Polygon 改為In Polygon

----->

然后再更改下面的最小間隔就可以了

按確定之后雙擊覆銅讓它自動重新覆銅或者你重新覆銅都可以。

其他規則也是用這個方法改
