Multisim實用基礎教程（共42頁pdf下載）

ID:428046 · 發表于 2018-11-17 09:50

一 1、啟動操作，啟動 Multisim 以后，出現以下界面，如圖 1 所示。

圖 1

2、Multisim 打開后的界面如圖 2 所示：主要有菜單欄，工具欄，縮放欄，設計欄，仿真欄，工程欄，元件欄，儀器

欄，電路圖編輯窗口等部分組成。

圖 2

3、選擇文件/新建/原理圖，即彈出圖 3 所示的主設計窗口。

圖 3

二、Multisim10常用元件庫分類

圖 1

1.點擊“放置信號源”按鈕，彈出對話框中的“系列”欄如圖 2 所示。

圖 2

(1). 選中“電源(POWER_SOURCES)”，其“元件”欄下內容如圖 3 所示：

圖 3

(2). 選中“信號電壓源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”欄下內容如圖 4 所示：

圖 4

(3). 選中“信號電流源(SIGNAL_CURRENT_SOURCES)”，其“元件”欄下內容如圖 5 所示：

圖 5

(4). 選中“控制函數塊(CONTROL_FUNCTION_BLOCKS)”，其“元件”欄下內容如圖 6 所示：

圖 6

(5). 選中“電壓控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”欄下內 容如圖 7 所示：

圖 7

(6). 選中“電流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”欄下內容如圖 8 所示：

圖 8

2. 點擊“放置模擬元件”按鈕，彈出對話框中“系列”欄如圖 9 所示。

圖 9

(1). 選中“模擬虛擬元件(ANALOG_VIRTUAL)”，其“元件”欄中僅有虛擬比較器、三端虛擬運放和五端虛擬運放 3 個品種可供調用。

(2). 選中“運算放大器(OPAMP)”。其“元件”欄中包括了國外許多公司提供的多達 4243 種各種規格運放可供調用。

(3). 選中“諾頓運算放大器(OPAMP_NORTON)”，其“元件”欄中有 16 種規格諾頓運放可供調用。

(4). 選中“比較器(COMPARATOR)”，其“元件”欄中有 341 種規格比較器可供調用。

(5). 選中“寬帶運放(WIDEBAND_AMPS)”其“元件”欄中有 144 種規格寬帶運 放可供調用，寬帶運放典型值達 100MHz，主要用于視頻放大電路。

(6). 選中“特殊功能運放(SPECIAL_FUNCTION)”，其“元件”欄中有 165 種規 格特殊功能運放可供調用，主要包括測試運放、視頻運放、乘法器/除法器、前置放大器和有源濾波器等。

3．點擊“放置基礎元件”按鈕，彈出對話框中“系列”欄如圖 10 所示。

圖 10

(1). 選中“基本虛擬元件庫(BASIC_VIRTUAL)”，其“元件”欄中如圖 11 所示。

圖 11

(2). 選中“額定虛擬元件(RATED_VIRTUAL)”，其“元件”欄中如圖 12 所示。

圖 12

(3). 選中“三維虛擬元件(3D_VIRTUAL)”，其“元件”欄中如圖 13 所示。

圖 13

(4). 選中“電阻(RESISTOR)”，其“元件”欄中有從“1.0Ω 到 22MΩ”全系列電阻可供調用。

(5). 選中 “ 貼片電阻 (RESISTOR_SMT)” ，其 “ 元件 ” 欄中有從 “0.05Ω 到

20.00MΩ”系列電阻可供調用。

(6). 選中“排阻(RPACK)”，其“元件”欄中共有 7 種排阻可供調用。

(7). 選中“電位器(POTENTIOMETER)”，其“元件”欄中共有 18 種阻值電位器可供調用。

(8). 選中“電容器(CAPACITOR)”，其“元件”欄中有從“1.0pF 到 10µF”系列電容可供調用。

(9). 選中“電解電容器(CAP_ELECTROLIT)”，其“元件”欄中有從“0. 1µF 到 10F”

系列電解電容器可供調用。

(10). 選中“貼片電容(CAPACITOR_SMT)”，其“元件”欄中有從“0.5pF 到 33nF”系列電容可供調用。

(11). 選中“貼片電解電容(CAP_ ELECTROLIT_SMT)”，其“元件”欄中有 17 種貼片電解電容可供調用。

(12). 選中“可變電容器(VARIABLE_CAPACITOR)”，其“元件”欄中僅有 30pF、

100pF 和 350pF 三種可變電容器可供調用。

(13). 選中“電感(INDUCTOR)”，其“元件”欄中有從“1.0µH 到 9.1H”全系列電感可供調用。

(14). 選中“貼片電感(INDUCTOR_SMT)”，其“元件”欄中有 23 種貼片電感可供調 用。

(15). 選中“可變電感器(VARIABLE_ INDUCTOR)”，其“元件”欄中僅有三種可變電感器可供調用。

(16). 選中“開關(SWITCH)”，其“元件”欄中如圖 14 所示。

圖 14

(17). 選中“變壓器(TRANSFORMER)”，其“元件”欄中共有 20 種規格變壓器可供調用。

(18). 選中“非線性變壓器(NON_LINEAR_TRANSFORMER)”，其“元件”欄中共有 10 種規格非線性變壓器可供調用。

(19). 選中“負載阻抗(Z_LOAD)”，其“元件”欄中共有 10 種規格負載阻抗可供調用。

(20). 選中“繼電器(RELAY)”，其“元件”欄中共有 96 種各種規格直流繼電器可供調用。

(21). 選中“連接器(CONNECTORS)”，其“元件”欄中共有 130 種各種規格連接器可供調用。

(22). 選中“雙列直插式插座(SOCKETS)”，其“元件”欄中共有 12 種各種規格插座可供調用。

4. 點擊“放置三極管”按鈕，彈出對話框的“系列”欄如圖 15 所示。

圖 15

(1). 選中“虛擬晶體管(TRANSISTORS_VIRTUAL)”，其“元件”欄中共有 16 種規格虛擬晶體管可供調用，其中包括 NPN 型、PNP 型晶體管；JFET 和 MOSFET 等。

(2). 選中“雙極型 NPN 型晶體管(BJT_NPN)”，其“元件”欄中共有 658 種規格晶體管可供調用。

(3). 選中“雙極型 PNP 型晶體管(BJT_PNP)”，其“元件”欄中共有 409 種規格晶體管可供調用。

(4). 選中“達林頓 NPN 型晶體管(DARLINGTON_NPN)”，其“元件”欄中有 46

種規格達林頓管可供調用。

(5). 選中“達林頓 PNP 型晶體管(DARLINGTON_PNP)”，其“元件”欄中有 13

種規格達林頓管可供調用。

(6). 選中“集成達林頓管陣列(DARLINGTON_ARRAY)”，其“元件”欄中有 8

種規格集成達林頓管可供調用。

(7). 選中“帶阻 NPN 型晶體管(BJT_NRES)”，其“元件”欄中有 71 種規格帶阻

NPN 型晶體管可供調用。

(8). 選中“帶阻 PNP 型晶體管(BJT_PRES)”，其“元件”欄中有 29 種規格帶阻

PNP 型晶體管可供調用。

(9). 選中“晶體管陣列(BJT_ARRAY)”，其“元件”欄中有 10 種規格晶體管陣列可供調用。

(10). 選中“絕緣柵雙極型三極管(IGBT)”，其“元件”欄中有 98 種規格絕緣柵雙極型三極管可供調用。

(11). 選中“MOS 門控開關(IGBT)”，其“元件”欄中有 98 種規格 MOS 門控制的功率開關可供調用。

(12). 選中“N 溝道耗盡型 MOS 管(MOS_3TDN)”，其“元件”欄中有 9 種規格

MOSFET 管可供調用。

(13). 選中“N 溝道增強型 MOS 管(MOS_3TEN)”，其“元件”欄中有 545 種規格

MOSFET 管可供調用。

(14). 選中“P 溝道增強型 MOS 管(MOS_3TEP)”，其“元件”欄中有 157 種規格

MOSFET 管可供調用。

(15). 選中“N 溝道耗盡型結型場效應管 (JFET_N)”，其“元件”欄中有 263 種規 格 JFET 管可供調用。

(16). 選中“P 溝道耗盡型結型場效應管(JFET_P)”，其“元件”欄中有 26 種規格

JFET 管可供調用。

(17). 選中“N 溝道 MOS 功率管(POWER_MOS_N)”，其“元件”欄中有 116 種規 格 N 溝道 MOS 功率管可供調用。

(18). 選中“P 溝道 MOS 功率管 (POWER_MOS_P)”，其“元件”欄中有 38 種規 格 P 溝道 MOS 功率管可供調用。

(19). 選中“UJT 管(UJT)”，其“元件”欄中僅有 2 種規格 UJT 管可供調用。

(20). 選中“帶有熱模型的 NMOSFET 管(THERMAL_MODELS)”，其“元件”欄中僅有一種規格 NMOSFET 管可供調用。

5．點擊“放置二極管”按鈕，彈出對話框的“系列”欄如圖 16 所示。

圖 16

(1). 選中“虛擬二極管元件(DIODES_VIRTUAL)”，其“元件”欄中僅有 2 種規格虛擬二極管元件可供調用，一種是普通虛擬二極管，另一種是齊納擊穿虛擬二極管。

(2). 選中“普通二極管(DIODES)”，其“元件”欄中包括了國外許多公司提供的

807 種各種規格二極管可供調用。

(3). 選中“齊納擊穿二極管(即穩壓管)(ZENER)”，其“元件”欄中包括了國外許多公司提供的 1266 種各種規格穩壓管可供調用。

(4). 選中“發光二極管(LED)”，其“元件”欄中有 8 種顏色的發光二極管可供調 用。

(5). 選中“全波橋式整流器(FWB)”，其“元件”欄中有 58 種規格全波橋式整流器可供調用。

(6). 選中“肖特基二極管(SCHOTTKY_DIODES)”，其“元件”欄中有 39 種規格肖特基二極管可供調用。

(7). 選中“單向晶體閘流管(SCR)”，其“元件”欄中共有 276 種規格單向晶體閘

流管可供調用。

(8). 選中“雙向開關二極管(DIAC)”，其“元件”欄中共有 11 種規格雙向開關二極管(相當于兩只肖特基二極管并聯)可供調用。

(9). 選中“雙向晶體閘流管(TRIAC)”，其“元件”欄中共有 101 種規格雙向晶體閘流管可供調用。

(10). 選中“變?nèi)荻䴓O管(VARACTOR)”，其“元件”欄中共有 99 種規格變?nèi)荻䴓O 管可供調用。

(11). 選中“PIN 結二極管(PIN_DIODES)(即 Positive-Intrinsic-Negetive 結二極管)”，其“元件”欄中共有 19 種規格 PIN 結二極管可供調用。

6. 點擊“放置晶體管-晶體管邏輯(TTL)”按鈕，彈出對話框的“系列”欄如圖 17

所示。

圖 17

(1). 選中“74STD 系列”，其“元件”欄中有 126 種規格數字集成電路可供調用。

(2). 選中“74S 系列”，其“元件”欄中有 111 種規格數字集成電路可供調用。

(3). 選中“低功耗肖特基 TTL 型數字集成電路(74LS)”，其“元件”欄中有 281

種規格數字集成電路可供調用。

(4). 選中“74F 系列”，其“元件”欄中有 185 種規格數字集成電路可供調用。 (5). 選中“74ALS 系列”，其“元件”欄中有 92 種規格數字集成電路可供調用。 (6). 選中“74AS 系列”，其“元件”欄中有 50 種規格數字集成電路可供調用。

7. 點擊“放置互補金屬氧化物半導體(CMOS)”按鈕，彈出對話框的“系列”欄如圖 18 所示。

圖 18

(1). 選中“CMOS_5V 系列”，其“元件”欄中有 265 種數字集成電路可供調用。 (2). 選中“74HC_2V 系列”，其“元件”欄中有 176 種數字集成電路可供調用。 (3). 選中“CMOS_10V 系列”，其“元件”欄中有 265 種數字集成電路可供調用。 (4). 選中“74HC_4V 系列”，其“元件”欄中有 126 種數字集成電路可供調用。 (5). 選中“CMOS_15V 系列”，其“元件”欄中有 172 種數字集成電路可供調用。

(6). 選中“74HC_6V 系列”，其“元件”欄中有 176 種數字集成電路可供調用。 (7). 選中“TinyLogic_2V 系列”，其“元件”欄中有 18 種數字集成電路可供調用。 (8). 選中“TinyLogic_3V 系列”，其“元件”欄中有 18 種數字集成電路可供調用。 (9). 選中“TinyLogic_4V 系列”，其“元件”欄中有 18 種數字集成電路可供調用。 (10). 選中“TinyLogic_5V 系列”，其“元件”欄中有 24 種數字集成電路可供調

用。

(11). 選中“TinyLogic_6V 系列”，其“元件”欄中有 7 種數字集成電路可供調用。

8. 點擊“放置機電元件”按鈕，彈出對話框的“系列”欄如圖 19 所示。

圖 19

(1). 選中“檢測開關(SENSING_SWITCHES)”，其“元件”欄中有 17 種開關可供調用，并可用鍵盤上的相關鍵來控制開關的開或合。

(2). 選中“瞬時開關(MPMENTARY_SWITCHES)”，其“元件”欄中有 6 種開關 可供調用，動作后會很快恢復原來狀態。

(3). 選中“接觸器(SUPPLEMENTARY_CONTACTS)”，其“元件”欄中有 21 種接觸器可供調用。

(4). 選中“定時接觸器(TIMED_CONTACTS)”，其“元件”欄中有 4 種定時接觸器可供調用。

(5). 選中“線圈與繼電器(COILS_RELAYS)”，其“元件”欄中有 55 種線圈與繼電器可供調用。

(6). 選中“線性變壓器(LINE_TRANSFORMER)”，其“元件”欄中有 11 種線性變壓器可供調用。

(7). 選中“保護裝置(PROTECTION_DEVICES)”，其“元件”欄中有 4 種保護裝置可供調用。

(8). 選中“輸出設備(OUTPUT_DEVICES)”，其“元件”欄中有 6 種輸出設備可供調用。

9．點擊“放置指示器”按鈕，彈出對話框的“系列”欄如圖 20 所示。

圖 20

(1). 選中“電壓表(VOLTMETER)”，其“元件”欄中有 4 種不同形式的電壓表可供調用。

(2). 選中“電流表(AMMETER)”，其“元件”欄中也有 4 種不同形式的電流表可供調用。

(3). 選中“探測器(PROBE)”，其“元件”欄中有 5 種顏色的探測器可供調用。

(4). 選中“蜂鳴器(BUZZER)”，其“元件”欄中僅有 2 種蜂鳴器可供調用。

(5). 選中“燈泡(LAMP)”，其“元件”欄中有 9 種不同功率的燈泡可供調用。

(6). 選中“虛擬燈泡(VIRTUAL_LAMP)”，其“元件”欄中只有 1 種虛擬燈泡可供調用。

(7). 選中“十六進制顯示器(HEX_DISPLAY)”，其“元件”欄中有 33 種十六進制顯示器可供調用。

(8). 選中“條形光柱(BARGRAPH)”，其“元件”欄中僅有 3 種條形光柱可供調 用。

10．點擊“放置雜項元件”按鈕，彈出對話框的“系列”欄如圖 21 所示。

圖 21

(1). 選中“其它虛擬元件(MISC_VIRTUAL)”，其“元件”欄內容如圖 22 所示。

圖 22

(2). 選中“傳感器(TRANSDUCERS)”，其“元件”欄中有 70 種傳感器可供調用。

(3). 選中“光電三極管型光耦合器(OPTOCOUPLER)”，其“元件”欄中有 82 種傳感器可供調用。

(4). 選中“晶振(CRYSTAL)”，其“元件”欄中有 18 種不同頻率的晶振可供調用。

(5). 選中“真空電子管(VACUUM_TUBE)”，其“元件”欄中有 22 種電子管可供調用。

(6). 選中“熔絲(FUSE)”，其“元件”欄中有 13 種不同電流的熔絲可供調用。

(7). 選中“三端穩壓器(VOLTAGE_REGULATOR)”，其“元件”欄中有 158 種不同穩壓值的三端穩壓器可供調用。

(8). 選中“基準電壓組件(VOLTAGE_REFERENCE)”，其“元件”欄中有 106 種基準電壓組件可供調用。

(9). 選中“電壓干擾抑制器(VOLTAGE_SUPPRESSOR)”，其“元件”欄中有 118

種電壓干擾抑制器可供調用。

(10). 選中“降壓變壓器(BUCK_CONVERTER)”，其“元件”欄中只有 1 種降壓變壓器可供調用。

(11). 選中“升壓變壓器(BOOST_CONVERTER)”，其“元件”欄中也只有 1 種升壓變壓器可供調用。

(12). 選中“降壓/升壓變壓器(BUCK_ BOOST_CONVERTER)”，其“元件”欄中有 2 種降壓/升壓變壓器可供調用。

(13). 選中“有損耗傳輸線(LOSSY_TRANSMISSION_LINE)”、“無損耗傳輸線子 1(LOSSLESS _LINE_TYPE1)” 和 “無 損耗傳輸線 2(LOSSLESS

_LINE_TYPE2)”，其“元件”欄中都只有 1 個品種可供調用。

(14). 選中“濾波器(PILTERS)”，其“元件”欄中有 34 種濾波器可供調用。

(15). 選中“場效應管驅動器(MOSFET_DRIVER)”，其“元件”欄中有 29 種場效應管驅動器可供調用。

(16). 電源功率控制器(POWER_SUPPLY_CONTROLLER)中的“元件”欄中有 3

種電源功率控制器可供調用。

(17). 選中“混合電源功率控制器(MISCPOWER)”，其“元件”欄中有 32 種混合電源功率控制器可供調用。

(18). 選中“網絡(NET)”，其“元件”欄中有 11 個品種可供調用。

(19). 選中“其它元件(MISC)”，其“元件”欄中有 14 個品種可供調用。

11．點擊“放置雜項數字電路”按鈕，彈出對話框的“系列”欄如圖 23 所示。

圖 23

(1). 選中“TIL 系列器件(TIL)”，其“元件”欄中有 103 個品種可供調用。

(2). 選中“數字信號處理器件(DSP)”，其“元件”欄中有 117 個品種可供調用。 (3). 選中“現場可編程器件(FPGA)”，其“元件”欄中有 83 個品種可供調用。 (4). 選中“可編程邏輯電路(PLD)”，其“元件”欄中有 30 個品種可供調用。

(5). 選中“復雜可編程邏輯電路(CPLD)”，其“元件”欄中有 20 個品種可供調用。

(6). 選中“微處理控制器(MICROCONTROLLERS)”，其“元件”欄中有 70 個品種可供調用。

(7). 選中“微處理器(MICROPROCESSORS)”，其“元件”欄中有 60 個品種可供調用。

(8). 選中“用 VHDL 語言編程器件(VHDL)”，其“元件”欄中有 119 個品種可供調用。

(9). 選中“用 Verilog HDL 語言編程器件(VERILOG_HDL)”，其“元件”欄中有

10 個品種可供調用。

(10). 選中“存貯器(MEMORY)”，其“元件”欄中有 87 個品種可供調用。

(11). 選中“線路驅動器件(LINE_DRIVER)”，其“元件”欄中有 16 個品種可供調 用。

(12). 選中“線路接收器件(LINE_RECEIVER)”，其“元件”欄中有 20 個品種可供調用。

(13). 選中“無線電收發器件(LINE_TRANSCEIVER)”，其“元件”欄中有 150 個 品種可供調用。

12．點擊“放置混合雜項元件”按鈕，彈出對話框的“系列”欄如圖 24 所示。

圖 24

(1). 選中“混合虛擬器件(MIXED_VIRTUAL)”，其“元件”欄如圖 25 所示。

圖 25

(2). 選中“555 定時器(TIMER)”，其“元件”欄中有 8 種 LM555 電路可供調用。

(3). 選中“A/D、D/A 轉換器(ADC_DAC)”，其“元件”欄中有 39 種轉換器可供調用。

(4). 選中“模擬開關(ANALOG_SWITCH)”，其“元件”欄中有 127 種模擬開關 可供調用。

(5). 選中“多頻振蕩器(MULTIVIBRATORS)”，其“元件”欄中有 8 種振蕩器可供調用。

13.點擊“放置射頻元件”按鈕，彈出對話框的“系列”欄如圖 26 所示。

圖 26

(1). 選中“射頻電容器(RF_CAPACITOR)”和“射頻電感器(RF_INDUCTOR)”，其“元件”欄中都只有 1 個品種可供調用。

(2). 選中“射頻雙極結型 NPN 管(RF_BJT_NPN)”，其“元件”欄中有 84 種 NPN

管可供調用。

(3). 選中“射頻雙極結型 PNP 管(RF_BJT_PNP)”，其“元件”欄中有 7 種 PNP 管可供調用。

(4). 選中“射頻 N 溝道耗盡型 MOS 管(RF_MOS_3TDN)”，其“元件”欄中有 30

種射頻 MOSFET 管可供調用。

(5). 選中“射頻隧道二極管(TUNNEL_DIODE)”，其“元件”欄中有 10 種射頻隧道二極管可供調用。

(6). 選中“射頻傳輸線(STRIP_LINE)”，其“元件”欄中有 6 種射頻傳輸線可供調 用。

至此，電子仿真軟件 Multisim8.0 的元件庫及元器件全部介紹完畢，對讀者在創建仿真電路尋找元件時有一定的幫助。這里還有幾點說明：

1．關于虛擬元件，這里指的是現實中不存在的元件，也可以理解為它們的元件參數可以任意修改和設置的元件。比如要一個 1.034Ω 電阻、2.3μF 電容等不規 范的特殊元件，就可以選擇虛擬元件通過設置參數達到；但仿真電路中的虛擬元件不能鏈接到制版軟件 Ultiboard 8.0的 PCB 文件中進行制版，這一點不同于其它元件。

2．與虛擬元件相對應，我們把現實中可以找到的元件稱為真實元件或稱現實 元件。比如電阻的“元件”欄中就列出了從 1.0Ω 到 22MΩ 的全系列現實中可以找到的電阻�，F(xiàn)實電阻只能調用，但不能修改它們的參數(極個別可以修改，比如

晶體管的 β 值)。凡仿真電路中的真實元件都可以自動鏈接到 Ultiboard 8.0 中進 行制版。

3．電源雖列在現實元件欄中，但它屬于虛擬元件，可以任意修改和設置它的參數；電源和地線也都不會進入 Ultiboard7 的 PCB 界面進行制版。

4．關于額定元件，是指它們?cè)试S通過的電流、電壓、功率等的最大值都是有限制的稱額定元件，超過它們的額定值，該元件將擊穿和燒毀。其它元件都是理想元件，沒有定額限制。

5．關于三維元件，電子仿真軟件 Multisim8.0 中有 23 個品種，且其參數不能修改，只能搭建一些簡單的演示電路，但它們可以與其它元件混合組建仿真電路。

三、Multisim界面菜單工具欄介紹

軟件以圖形界面為主，采用菜單、工具欄和熱鍵相結合的方式，具有一般 Windows 應用軟件的界面風格，用戶可以根據自己的習慣和熟悉程度自如使用。菜單欄。

菜單欄位于界面的上方，通過菜單可以對 Multisim 的所有功能進行操作。不難看出菜單中有一些與大多數 Windows 平臺上的應用軟件一致的功能選

項，如 File，Edit，View，Options，Help。此外，還有一些 EDA 軟件專用的選項，如 Place，Simulation，Transfer 以及 Tool 等。

1. File File 菜單中包含了對文件和項目的基本操作以及打印等命令。命令功能

New 建立新文件

Open 打開文件

Close 關閉當前文件

Save 保存

Save As 另存為

New Project 建立新項目

Open Project 打開項目

Save Project 保存當前項目 Close Project 關閉項目 Version Control 版本管理 Print Circuit 打印電路

Print Report 打印報表 Print Instrument 打印儀表 Recent Files 最近編輯過的文件

Recent Project 最近編輯過的項目

Exit 退出 Multisim

2. Edit Edit 命令提供了類似于圖形編輯軟件的基本編輯功能，用于對電路圖進行編輯。

命令功能

Undo 撤消編輯

Cut 剪切 Copy 復制 Paste 粘貼 Delete 刪除

Select All 全選

Flip Horizontal 將所選的元件左右翻轉

Flip Vertical 將所選的元件上下翻轉

90 ClockWise 將所選的元件順時針 90 度旋轉

90 ClockWiseCW 將所選的元件逆時針 90 度旋轉

Component Properties 元器件屬性

3．View 通過 View 菜單可以決定使用軟件時的視圖，對一些工具欄和窗口進行控制。

命令功能

Toolbars 顯示工具欄 Component Bars 顯示元器件欄 Status Bars 顯示狀態欄

Show Simulation Error Log/Audit Trail 顯示仿真錯誤記錄信息窗口

Show XSpice Command Line Interface 顯示 Xspice 命令窗口

Show Grapher 顯示波形窗口

Show Simulate Switch 顯示仿真開關

Show Grid 顯示柵格

Show Page Bounds 顯示頁邊界

Show Title Block and Border 顯示標題欄和圖框

Zoom In 放大顯示 Zoom Out 縮小顯示 Find 查找

4．Place 通過 Place 命令輸入電路圖。命令功能

Place Component 放置元器件 Place Junction 放置連接點 PlaceBus 放置總線

Place Input/Output 放置輸入/出接口 Place Hierarchical Block 放置層次模塊 PlaceText 放置文字

Place Text Description Box 打開電路圖描述窗口，編輯電路圖描述文字

Replace Component 重新選擇元器件替代當前選中的元器件

Place as Subcircuit 放置子電路

Replace by Subcircuit 重新選擇子電路替代當前選中的子電路

5．Simulate 通過 Simulate 菜單執行仿真分析命令。命令功能

Run 執行仿真

Pause 暫停仿真

Default Instrument Settings 設置儀表的預置值 Digital Simulation Settings 設定數字仿真參數Instruments 選用儀表（也可通過工具欄選擇） Analyses 選用各項分析功能

Postprocess 啟用后處理

VHDL Simulation 進行 VHDL 仿真

Auto Fault Option 自動設置故障選項

Global Component Tolerances 設置所有器件的誤差

6．Transfer 菜單 Transfer 菜單提供的命令可以完成 Multisim 對其它 EDA

軟件需要的文件格式的輸出。命令功能

Transfer to Ultiboard 將所設計的電路圖轉換為 Ultiboard（Multisim 中的電路板設計軟件）的文件格式

Transfer to other PCB Layout 將所設計的電路圖以其他電路板設計軟件所支持的文件格式

Backannotate From Ultiboard 將在 Ultiboard 中所作的修改標記到正在編輯的電路中

Export Simulation Results to MathCAD 將仿真結果輸出到 MathCAD Export Simulation Results to Excel 將仿真結果輸出到 Excel

Export Netlist 輸出電路網表文件

7．Tools Tools 菜單主要針對元器件的編輯與管理的命令。命令功能

Create Components 新建元器件 Edit Components 編輯元器件 CopyComponents 復制元器件 Delete Component 刪除元器件

Database Management 啟動元器件數據庫管理器，進行數據庫的編輯管理工作

Update Component 更新元器件

8．Options 通過 Option 菜單可以對軟件的運行環境進行定制和設置。命令功能

Preference 設置操作環境 Modify Title Block 編輯標題欄 Simplified Version 設置簡化版本

Global Restrictions 設定軟件整體環境參數

Circuit Restrictions 設定編輯電路的環境參數

9．Help Help 菜單提供了對 Multisim 的在線幫助和輔助說明。命令功能

Multisim Help Multisim 的在線幫助 Multisim Reference Multisim 的參考文獻 ReleaseNote Multisim 的發行申明

About Multisim Multisim 的版本說明三、工具欄

Multisim10 提供了多種工具欄，并以層次化的模式加以管理，用戶可以通過 View 菜單中的選項方便地將頂層的工具欄打開或關閉，再通過頂層工具欄中的按鈕來管理和控制下層的工具欄。通過工具欄，用戶可以方便直接地使用軟件的各項功能。

頂層的工具欄有：Standard 工具欄、Design 工具欄、Zoom 工具欄，Simulation

工具欄。

1．Standard 工具欄包含了常見的文件操作和編輯操作，如下圖所示：

2．Design 工具欄作為設計工具欄是 Multisim 的核心工具欄，通過對該工作欄按鈕的操作可以完成對電路從設計到分析的全部工作，其中的按鈕可以直接開 關下層的工具欄：Component 中的 Multisim Master 工具欄，Instrument 工具欄。

（1）作為元器件（Component）工具欄中的一項，可以在 Design 工具欄中通過按鈕來開關 Multisim Master 工具欄。該工具欄有 14 個按鈕，每個每一個按鈕都對應一類元器件，其分類方式和 Multisim 元器件數據庫中的分類相對應，通過按鈕上圖標就可大致清楚該類元器件的類型。具體的內容可以從 Multisim 的在線文檔中獲取。

這個工具欄作為元器件的頂層工具欄，每一個按鈕又可以開關下層的工具欄，下層工具欄是對該類元器件更細致的分類工具欄。以第一個按鈕為例。通過這個按鈕可以開關電源和信號源類的 Sources 工具欄如下圖所示：

（2）Instruments 工具欄集中了 Multisim 為用戶提供的所有虛擬儀器儀表，用戶可以通過按鈕選擇自己需要的儀器對電路進行觀測。

3．用戶可以通過 Zoom 工具欄方便地調整所編輯電路的視圖大小。

4．Simulation 工具欄可以控制電路仿真的開始、結束和暫停。

multisim 虛擬儀器及其使用教程：對電路進行仿真運行，通過對運行結果的分析，判斷設計是否正確合理，

是 EDA 軟件的一項主要功能。為此，Multisim 為用戶提供了類型豐富的虛擬儀器，可以從 Design 工具欄®Instruments 工具欄，或用菜單命令（Simulation/ instrument）選用這 11 種儀表，如下圖所示。在選用后，各種虛擬儀表都以面板的方式顯示在電路中。

下面將 11 種虛擬儀器的名稱及表示方法總結如下表：菜單上的表示方法

對應按鈕儀器名稱 電路中的儀器符號 Multimeter 萬用表

Function Generator 波形發生器

Wattermeter 瓦特表

Oscilloscape 示波器

Bode Plotter 波特圖圖示儀 Word Generator 字元發生器 LogicAnalyzer 邏輯分析儀 Logic Converter 邏輯轉換儀

Distortion Analyzer 失真度分析儀 Spectrum Analyzer 頻譜儀 Network Analyzer 網絡分析儀

四、最簡單的 RC高通濾波頻響仿真

1、通過點擊工具欄

2、畫個如下的電路：

3、畫的過程中要用到鼠標右鍵來旋轉電阻：

4、仿真前的準備工作：添加個信號發生器（第三個）

圖就成這樣了：

5、開始仿真：點菜單“仿真”--“分析”--“交流分析”并且把參數設置好：

第二頁選擇要測試的電路位置（可多選）

最后點擊“仿真”按鈕，頻響相位圖就出來了：

工具欄有網格按鈕和放大鏡按鈕，自己試著玩吧。

五、基于 Multisim 10 的例 1

1、打開 Multisim 10 設計環境。選擇：文件-新建-原理圖。即彈出一個新的電路圖編輯窗口，工程欄同時出現一個新的名稱。單擊“保存”，將該文件命名，保存到指定文件夾下。

這里需要說明的是：1）文件的名字要能體現電路的功能，要讓自己一年后看到該文件名就能一下子想起該文件實現了什么功能。

2）在電路圖的編輯和仿真過程中，要養成隨時保存文件的習慣。以免由于沒有及時保存而導致文件的丟失或損壞。

3）文件的保存位置，最好用一個專門的文件夾來保存所有基于 Multisim 10

的例子，這樣便于管理。

2 、在繪制電路圖之前，需要先熟悉一下元件欄和儀器欄的內容，看看 Multisim 10 都提供了哪些電路元件和儀器。由于我們安裝的是漢化版的，直接把鼠標放到元件欄和儀器欄相應的位置，系統會自動彈出元件或儀表的類型。詳細描述我們?cè)谶@里就不說了，大家自己體會一下。說明：這個漢化版本漢化的不徹底，并且還有錯別字（像放置基礎原件被譯成放置基楚元件），我們姑且湊合著用吧。

3、首先放置電源。點擊元件欄的放置信號源選項，出現如下圖所示的對話 框。

1）“數據庫”選項，選擇“主數據庫”。

2）“組”選項里選擇“sources”

3）“系列”選項里選擇“POWER_SOURCES”

4）“元件”選項里，選擇“DC_POWER”

5）右邊的“符號”、“功能”等對話框里，會根據所選項目，列出相應的說明

4、選擇好電源符號后，點擊“確定”按鈕，移動鼠標到電路編輯窗口，選擇放置位置后，點擊鼠標左鍵即可將電源符號放置于電路編輯窗口中，仿制完成后，還會彈出元件選擇對話框，可以繼續放置，點擊關閉按鈕可以取消放置。

5、我們看到，放置的電源符號顯示的是 12V。我們的需要可能不是 12V，那怎么來修改呢？雙擊該電源符號，出現如下所示的屬性對話框，在該對話框里，可以更改該元件的屬性。在這里，我們將電壓改為 3V。當然我們也可以更改元件的序號引腳等屬性。大家可以點擊各個參數項來體驗一下。

6、接下來放置電阻。點擊“放置基楚元件”（注意這個錯別字，為了一致，我用它漢化的字，便于大家查找）。，彈出如下圖所示對話框，

1）“數據庫”選項，選擇“主數據庫”。

2）“組”選項里選擇“Basic”

3）“系列”選項里選擇“RESISTOR”

4）“元件”選項里，選擇“20K”

5）右邊的“符號”、“功能”等對話框里，會根據所選項目，列出相應的說明

7、按上述方法，再放置一個 10K 的電阻和一個 100K 的可調電阻。放置完畢后，如下圖。

8、我們可以看到，放置后的元件都按照默認的擺放情況被放置在編輯窗口中。例如電阻是默認橫著擺放的，但實際在繪制電路過程中，各種元件的擺放情況是不一樣的，比如我們想把電阻 R1 變成豎直擺放，那該怎樣操作呢。我們可以通過這樣的步驟來操作，將鼠標放在電阻 R1 上，然后右鍵點擊，這時 會彈出一個對話框，在對話框中可以選擇讓元件順時針或者逆時針旋轉 90°。如果元件擺放的位置不合適，想移動一下元件的擺放位置，則將鼠標放在元件上，按住鼠標左鍵，即可拖動元件到合適位置。

9、放置電壓表。在儀器欄選擇“萬用表”，將鼠標移動到電路編輯窗口內，這是我們可以看到，鼠標上跟隨著一個萬用表的簡易圖形符號。點擊鼠標左鍵，將電壓表放置在合適位置。電壓表的屬性同樣可以雙擊鼠標左鍵進行查看和修改。

所有元件放置好后，如下圖所示：

10、下面就進入連線步驟了。將鼠標移動到電源的正極，當鼠標指針變成時，表示導線已經和正極連接起來了，單擊鼠標將該連接點固定，然后移動鼠標

到電阻 R1 的一端，出現小紅點后，表示正確連接到 R1 了，單擊鼠標左鍵固定，這樣一根導線就連接好了。如下圖所示。如果想要?jiǎng)h除這根導線，將鼠標移動到該導線的任意位置，點擊鼠標右鍵，選擇“刪除”即可將該導線刪除�；蛘哌x中導 線，直接按“delete”鍵刪除。

11、按照前面第三步的方法，放置一個公共地線，然后如下圖所示，將各連線連接好。

注意：在電路圖的繪制中，公共地線是必須的。

12、電路連接完畢，檢查無誤后，就可以進行仿真了。點擊仿真欄中的綠色開始按鈕

。電路進入仿真狀態。雙擊圖中的萬用表符號，即可彈出如下圖的對話框，在這里顯示了電阻 R2 上的電壓。對于顯示的電壓值是否正確，我們可以驗算一下：根據電路圖可知，R2上的電壓值應等于：（電源電壓*R2 的阻值）

/（R1,R2,R3 的阻值之和）。則計算如下：（3.0*10*1000）/（（10+20+50）*1000）

=0.375V，經驗證電壓表顯示的電壓正確。R3 的阻值是如何得來的呢？從圖中可以看出，R3 是一個 100K 的可調電阻，其調節百分比為50%，則在這個電路中， R3 的阻值為 50K。

13、關閉仿真，改變 R2 的阻值，按照第十二步的步驟再次觀察 R2 上的電壓值，會發現隨著 R2 阻值的變化，其上的電壓值也隨之變化。注意：在改變 R2 阻值的時候，最好關閉仿真。千萬注意：一定要及時保存文件。

這樣我們大致熟悉了如何利用 Multisim 10 來進行電路仿真。以后我們就可以利用電路仿真來學習模擬電路和數字電路了。

六、利用 multisim 進行電阻、電容、電感的電原理性分析

一、電阻的分壓、限流電阻演示我們知道，電阻的作用主要是分壓、限流。現在我們利用 multisim 對這些特

性進行演示和驗證。

1、電阻的分壓特性演示首先創建一個如下圖所示的電路，

2、打開仿真，我們來觀察一下兩個電壓表各自測得的電壓值。如下圖所示。我們可以看到，兩個電壓表測得的電壓都是 6V，根據這個電路的原理。我們同樣可以計算出電阻 R1 和 R2 上的電壓均為 6V。在這個電路中，電源和兩個電阻構成了一個回路，根據電阻分壓原理，電源的電壓被兩個電阻分擔了，根據兩個 電阻的阻值，我們可以計算出每個電阻上分擔的電壓是多少。

同理，我們可以改變這兩個電阻的阻值，進一步驗證電阻分壓特性。

3、電阻限流特性演示和驗證創建如下圖所示的電路，

4、這時需要將萬用表作為電流表使用，雙擊萬用表，彈出萬用表的屬性對 話框，如下圖所示，點擊按鈕“A” ，這時萬用表相當于被撥到了電流檔。

5、開始仿真，雙擊萬用表，彈出電流值顯示對話框，在這里我們可以查看電阻 R1 上的電流。如下圖

6、關閉仿真，修改電阻 R1 的阻值為 1K，再打開仿真，觀察電流的變化情況，如下圖所示，我們可以看到電流發生了變化。根據電阻值大小的不同，電流

大小也相應的發生變化，從而驗證了限流特性。二、電容的隔直流通交流特性的演示和驗證

我們知道電容的特性是隔直流、通交流。也就是說電容兩端只允許交流信號 通過，直流信號是不能通過電容的。下面我們就來演示和驗證一下

1、電容的隔直流的特性演示和驗證。創建如下電路圖，在這個電路中，我們用直流電源加到電容的兩端，通過示波器觀察電路中的電壓變化。

2、由于我們已經知道，在這個電路中是沒有電流通過的，所以用示波器只能看到電壓為 0，測量出來的電壓波形跟示波器的 0 點標尺重合了，不便于觀察，為此我們雙擊示波器，如下圖所示，將 Y 軸的位置參數改為 1，這樣就便于觀察了。

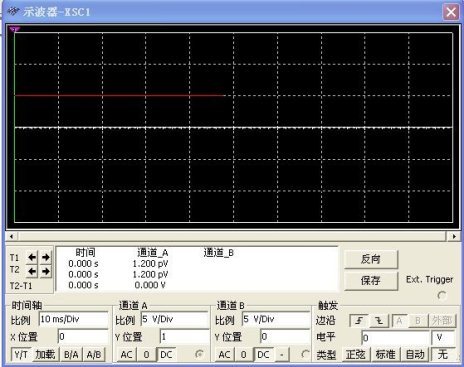

3、打開仿真，如下圖所示，我們看到這條紅線就是示波器測得的電壓，可

以看到，這個電壓是 0，從而驗證了電容的隔直流特性。

4、電容的通交流特性的演示，創建如下圖所示的電路圖，在本電路圖中，我們將電源由直流電源換為交流電源，電源電壓和頻率分別為 6V,50Hz。同時，由于上面的試驗中我們改變了示波器的水平位置，在這里需要將水平位置仍然改為 0.

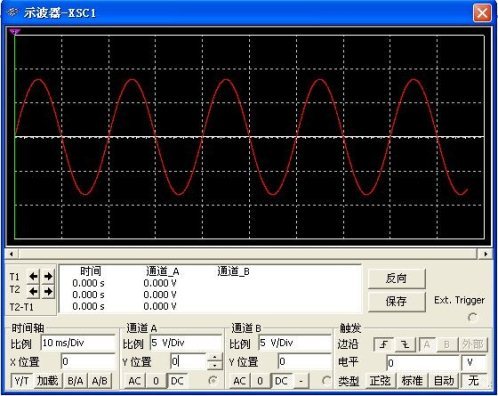

5、打開仿真，雙擊示波器，觀察電路中的電壓變化。如下圖所示，從圖中我們可以來看出，電路中有了頻率為 50Hz 的電壓變化。從而驗證了電容的通交流的特性。

三、電感的隔交流通直流的特性演示與驗證

1、電感的通直流的特性演示與驗證，創建如下電路圖。為了能更好的演示效果，我們?cè)陔姼械膬啥朔謩e連接示波器的一個通道。通道A 測量電源經過電感后的電壓變化情況，通道 B 連接電源，觀察電源兩端的電源情況。為了便于觀察，示波器兩個通道的水平位置進行了不同設置。這是因?yàn)橹绷麟娫赐ㄟ^(guò)電感后，其電壓情況沒有發生變化，示波器兩個通道的波形會重疊在一起。我們通過 調整兩個通道的水平位置，將這兩個波形分開，這樣能夠比較直觀的看到兩個通道的波形。

2、打開仿真，雙擊示波器，我們就可以看到 A，B 兩個通道上都有電壓，這就驗 證了電感的通直流特性。

3、電感隔交流特性分析。建立如下電路圖，將電源變?yōu)榻涣麟娫�，頻率為

50MHz。

4、打開仿真，雙擊示波器，可以看到示波器上沒有電壓，說明電感將交流電隔斷了。我們可以試著改變頻率的大小，可以發現，在頻率較低的時候，電壓是能夠通過電感的，但是隨著頻率的提高，電壓逐漸就被完全隔斷了，這根電感

的頻率特性是一致的。

四、二極管的特性分析與驗證

1、二極管單向?qū)щ娦缘难菔九c驗證，建立如下電路圖，這里我們用到了一個新的虛擬儀器：函數信號發生器，顧名思義，函數信號發生器是一個可以發生各種信號的儀器。它的信號是根據函數值來變化的，它可以產生幅值、頻率、占空比都可調的波形，可以是正弦波、三角波、方波等。這里我們利用函數發生器來產生電路的輸入信號。仿真前應設置好函數信號發生器的幅值，頻率、占空比、偏移量以及波形型式。示波器的兩個通道一路用來檢測信號發生器波形，另一路用來監視信號經過二極管后的波形變化情況。

2、打開仿真，雙擊示波器查看示波器兩個通道的波形。如下圖所示，可以看到，在信號經過二極管前，是完整的正弦波，經過二極管后，正弦波的負半周消失了。這樣就證明了二極管的單向?qū)щ娦�。我們可以試著把信�?hào)發生器的波形

改為三角波、矩形波，然后再觀察輸出效果�？梢缘贸鐾瑯拥慕Y(jié)論：二極管正向偏置時，電流通過，反向偏置時，電流截至。

3、我們嘗試將在電路中將二極管反過來安裝，然后觀察仿真效果。我們會 發現，二極管反向安裝后，其輸出波形與正向安裝時的波形剛好相反。電路圖和波形如下所示。

五、三極管的特性的演示與驗證

1、三極管的電流放大特性。創建并繪制如下圖所示的電路圖。在本圖中，我們使用 NPN 型三極管 2N1711 來進行試驗。采用共射極放大電路接法�；鶚O 和集電極分別連接電流表。另外注意，基極和集電極的電壓是不一樣的。

2、打開仿真，雙擊兩個萬用表（注意選擇電流檔）。我們可以看到，連接在基極的電流表和連接在集電極的電流表顯示的電流值差別很大。這既說明了：在基極用一個很小的電流，就可以在集電極獲得比較大的電流。從而驗證了三極管的電流放大特性。

七、Multisim10仿真軟件快速入門教程：

1．1 數字電子產品原理圖設計步驟一般而言，數字電子產品原理圖的設計可分為三個步驟。

1．根據邏輯功能要求確定輸入輸出關系

2．根據輸入輸出關系選擇邏輯器件

3．繪制原理圖

借用 Multisim10 提供的強大功能實現數字電子產品原理圖的繪制與仿真。

1．2 創建電路圖

1．啟動操作

啟動 Multisim10 以后，出現以下界面，如圖 7-1 所示。

圖 7-1

啟動后出現的窗口如圖 7-2 所示。

圖 7-2

選擇文件/新建/原理圖，即彈出圖 7-3 所示的主設計窗口。

圖 7-3

2．添加元件

打一開元件庫工具欄，單擊需要的元件圖標按鈕如圖 7-4，然后在主設計電路窗口中適當?shù)奈恢�，再次單擊鼠�?biāo)左鍵，所需要的元件即可出現在該位置上如圖

7-5 所示。

圖 7-4

圖 7-5

雙擊此元件，會出現該元件的對話框如圖 7-6 所示，可以設置元件的標簽、編號、數值和模型參數。

3．元件的移動、選中元件，直接用鼠標拖拽要移動的元件；

4．元件的復制、刪除與旋轉 選中元件，用相應的菜單、工具欄或單擊鼠標右鍵彈出快捷菜單，進行需要的操作。

5.放置電源和接地元件

選擇“放置信號源按鈕”彈出如圖 7-7 的對話框，可選擇電源和接地元件。

6．導線的操作

（1）連接。鼠標指向某元件的端點，出現小圓點后按下鼠標左鍵拖拽到另一個 元件的端點，出現小圓點后松開左鍵。

（2）刪除。選定該導線，單擊鼠標右鍵，在彈出的快捷菜單中單擊“delet”。

1．3 使用儀表

如圖 7-3 主設計窗口中，右側豎排的為儀表工具欄，常用的儀表有數字萬用表、函數發生器、示波器、波特圖儀等等，可根據需要選擇使用。

例萬用表的選用

（1）調用數字萬用表從指示部件庫中選中數字萬用表，按選擇其它元件的方法放置在主電路圖中，雙擊萬用表符號，彈出參數設置對話框如圖 7-8 所示。

（2）萬用表設置

單擊萬用表設置對話框中的“設置”彈出圖 7-9 萬用表設置對話框，進行萬用表參數及量程設置。

萬用表參數及量程設置其它儀表的使用同萬用表類似，不再累述。

1．4 實時仿真三態門分時傳送電路，左上角菜單欄下方是仿真開關，用鼠標左鍵單擊仿真開關，就開始實時仿真。

1-10 三態門分時傳送電路

1．5 保存文件

1．電路圖繪制完成，仿真結束后，執行菜單欄中的“文件/保存”可以自動按原文件名將該文件保存在原來的路徑中。

2．單擊左上角菜單欄中的“文件/另存為”彈出對話框如圖 7-12 所示。

在對話框中選定保存路徑，并可以修改文件名保存。

完整的pdf格式文檔51黑下載地址（共42頁）：

Multisim-實用基礎教程.pdf (2.24 MB, 下載次數: 394)

ID:360212 · 發表于 2018-12-19 08:06

多謝

多謝

ID:449065 · 發表于 2018-12-19 15:36

感謝樓主無私奉獻

ID:492176 · 發表于 2019-3-16 19:18

好書

ID:495549 · 發表于 2019-3-21 17:25

初次接觸模電，學習中

ID:499678 · 發表于 2019-3-28 09:53

實用，謝謝分享

ID:502974 · 發表于 2019-4-2 09:32

多謝分享�。。。。�！

ID:582338 · 發表于 2019-7-16 16:26

好帖要回頂lz

ID:430221 · 發表于 2019-8-3 22:29

這個帖子的確不錯，謝謝樓主。

ID:41381 · 發表于 2019-8-25 15:18

不錯，看看

ID:608290 · 發表于 2019-9-6 09:43

英文記不住啊，好難學

ID:141188 · 發表于 2019-9-27 21:14

感謝樓主無私奉獻

ID:622691 · 發表于 2019-10-12 09:39

好書，認真學習一下啊！

ID:160475 · 發表于 2019-11-17 11:57

感謝樓主分享。。。。。。。。。。

ID:689885 · 發表于 2020-2-4 12:16

謝謝分享學習 學習

ID:34362 · 發表于 2020-2-5 13:52

好書，認真學習一下啊

ID:13583 · 發表于 2020-2-6 22:54

下載后看了，講的非常詳細，特別是對我這英語不行的，太實用了，謝謝樓主，你是個好人呀！

ID:701072 · 發表于 2020-3-2 11:53

真心好，感謝樓主

ID:78773 · 發表于 2020-4-21 23:30

丟----這就扣了5個積分

ID:762052 · 發表于 2020-5-26 22:58

謝謝樓主分享

ID:778027 · 發表于 2020-6-13 12:04

不錯哦

ID:588842 · 發表于 2020-6-17 10:15

非常有用，學習了

ID:59185 · 發表于 2020-11-24 11:16

不錯的教程，很好很好

ID:47652 · 發表于 2020-11-24 22:10

收藏，有時間學習。

ID:849009 · 發表于 2020-11-25 15:02

初次接觸模電，學習中

ID:931537 · 發表于 2021-6-2 15:33

感謝樓主無私奉獻

ID:284903 · 發表于 2025-2-10 13:06

不錯，剛還在找

帳號		自動登錄	找回密碼
密碼			立即注冊

Multisim實用基礎教程（共42頁pdf下載）

評分
