數電五人表決器設計報告(74HC138、74HC139等芯片構成)

ID:429490 · 發表于 2018-11-19 21:06

數電課程設計報告有proteus仿真無需程序?qū)崿F(xiàn)

《五人表決器》設計報告

設計目的要求

1.設計目的

（1）熟悉集成電路的引腳及安排。

（2）掌握各芯片的邏輯功能及控制方法。

（3）學習Proteus7.0軟件仿真。

2.設計要求

（1）學習使用芯片74HC138、74HC139進行控制。

（2）三人或以上同意則通過，少于三人則不通過。

（3）綠燈亮表示通過，綠燈不亮表示不通過。

設計思路與實現

系統概述

對于五人表決器，首先設五人分別為A B C D E 設Y為表決的結果。其中有三人或三人以上同意（同意用“1”表示，不同意用“0”表示）則綠燈亮。

表2.1.1 5人表決器真值表

A	B	C	D	E	Y	A	B	C	D	E	Y
0	0	0	0	0	0	1	0	0	0	0	0
0	0	0	0	1	0	1	0	0	0	1	0
0	0	0	1	0	0	1	0	0	1	0	0
0	0	0	1	1	0	1	0	0	1	1	1
0	0	1	0	0	0	1	0	1	0	0	0
0	0	1	0	1	0	1	0	1	0	1	1
0	0	1	1	0	0	1	0	1	1	0	1
0	0	1	1	1	1	1	0	1	1	1	1
0	1	0	0	0	0	1	1	0	0	0	0
0	1	0	0	1	0	1	1	0	0	1	1
0	1	0	1	0	0	1	1	0	1	0	1
0	1	0	1	1	1	1	1	0	1	1	1
0	1	1	0	0	0	1	1	1	0	0	1
0	1	1	0	1	1	1	1	1	0	1	1
0	1	1	1	0	1	1	1	1	1	0	1
0	1	1	1	1	1	1	1	1	1	1	1

單元電路（功能區）設計與分析（含仿真）

芯片74HC138，是典型的集成譯碼器。它是3線-8線譯碼器，該譯碼器有3位二進制輸入A B C,它們共有8種狀態的組合，即可譯出八個輸出信號，輸出為低電平有效。此外，還設置了3個使能端G1 G2A G2B，為電路的擴展提供了方便。

表2.2.1 74HC138集成譯碼器功能表

輸入

輸出

G1

G2A非

G2B非

C

B

A

Y0非

Y1非

Y2非

Y3非

Y4非

Y5非

Y6非

Y7非

*

H

*

H

*

H

*

H

L

*

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

圖2.2.1 74HC138外圍引腳分布圖

芯片74HC139，是雙2線-4線譯碼器，它的輸出也是低電平有效，符號匡內部的輸入、輸出變量表示其內部的邏輯關系。

表2.2.2 74HC139 2-4線譯碼器真值表

輸入			輸出
G 非	B	A	Y0 非	Y1非	Y2非	Y3非
1	*	*	1	1	1	1
0	0	0	0	1	1	1
0	0	1	1	0	1	1
0	1	0	1	1	0	1
0	1	1	1	1	1	0

圖2.2.2 74HC139外圍引腳分布圖

軟硬件的實現與調試

仿真實驗如圖3.1和3.2所示：

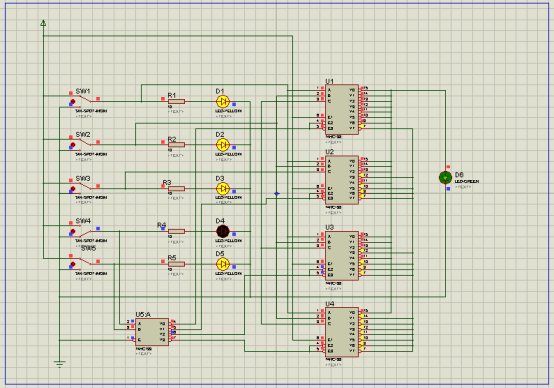

圖3.1是綠燈亮的情況之一。如圖，當有四人A B C E同意，但D反對時，最終結果是通過，這是真值表中11101的情況。

圖3.1

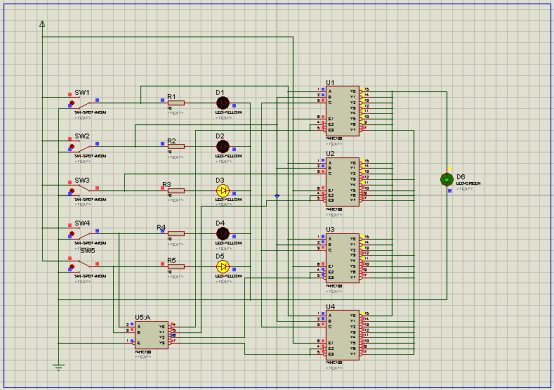

圖3.2則是綠燈不亮的情況之一。如圖，當C E贊同，但A B D反對時，結果是否決的，這滿足真值表中00101的情況。

圖3.2

實踐小結

通過這次對五人表決器系統的設計，讓我了解了Proteus7.0仿真軟件基礎知識，也讓我了解了關于控制系統設計的一般步驟和方法，要實現一個系統，簡單的說如果要實現一個功能，都需要這樣一個過程，首先是系統原理上的設計，我們必須再閱讀大量的文獻的基礎上，才能對整個系統的基本原理有一個大體的了解，再對系統原理有了充分的認識后，我們就可以開始系統軟件的設計了。

最后我們就可以開始軟件的調試了，可以先通過仿真軟件Proteus7.0對我們程序施行仿真，最后進行硬件的焊接。

這個過程讓我學到了很多知識，比如像芯片功能方面的基礎知識，還有Proteus7.0仿真軟件的運用，同時也復習了以前學過的知識，像電路及數字電路等，最重要的是提高了自身的實踐能力和進一步加深我對理論知識的認識。

參考文獻

閆石數字電子技術基礎[M]. 北京高等教育出版社 2010年
華成英模擬電子技術基礎[M].北京高等教育出版社 2013年
韓廣興等電子元器件與實用電路基礎[M] 北京：電子工業出版社 2005年1月
藍和慧寧武等全國大學生電子設計競賽單片機應用技能精解[M] 北京：電子工業出版社 2009年4月
康光華電子子技術基礎（數字部分第五版）[M].北京：高等教育出版社.2004 .
康光華電子技術基礎（模擬部分）[M].北京：高等教育出版社.2004
趙春華電子技術基礎（仿真實驗）[M].北京：機械工業出版社.1998

附錄：

元器件明細表

序號	元件名稱	數量
1	74HC138	4
2	74HC139	1
3	LED-Yellow	5
4	LED-Green	1
5	SW-SPDT-MOM	5
6	保護電阻	5
