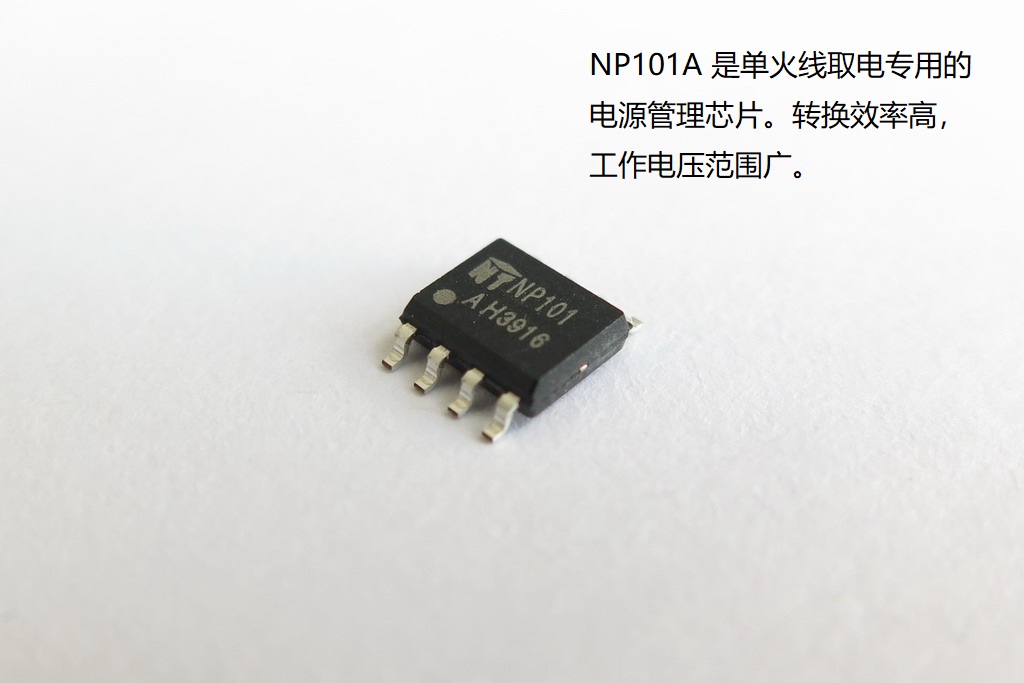

成本5元以下，可靠的單火取電方案（應用NP101A芯片，含PDF...

ID:425480 · 發表于 2018-11-22 16:10

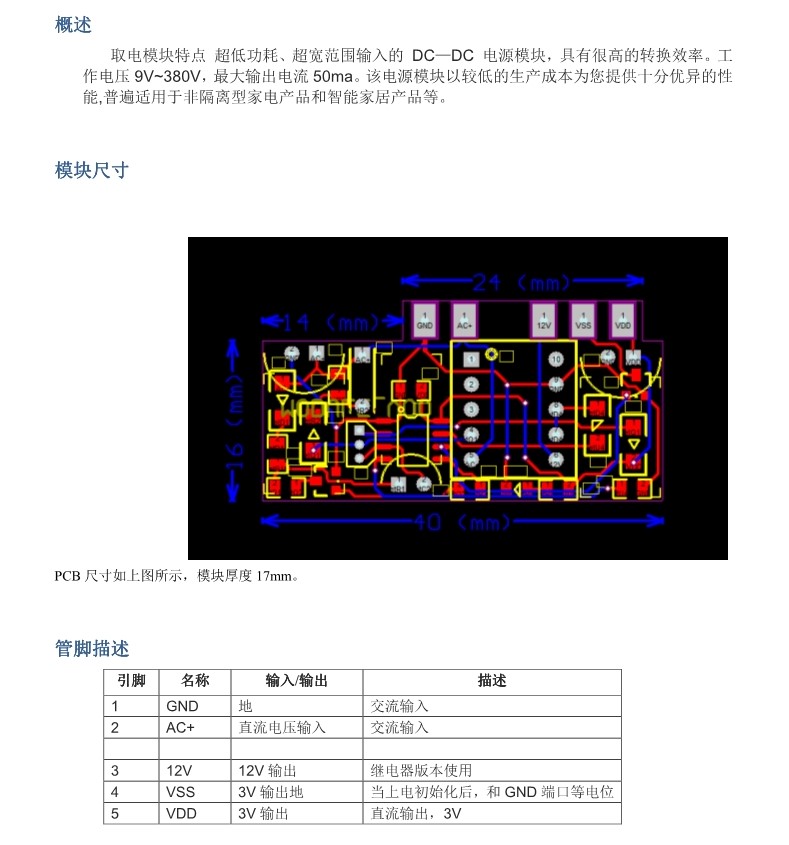

DC—DC 電源模塊，輸出3V，空載電流3uA，如果用于給燈具供電，3W的LED燈，電流2mA以上，燈都不會閃爍，證明此方案轉換效率比較高，穩定可靠。(詳見文末規格書)

工作電壓 9V~380V，最大輸出電流50mA，除了適用于給觸摸開關供電，也適用于Zigbee，433，315和低功耗藍牙通信。該電源模塊，提供繼電器和可控硅方案，方案資料完全公開，生產成本可以降到5元以下，明顯低于市場上的同類產品。而且該模塊性能穩定可靠，適用于非隔離型家電產品和智能家居產品。

ID:139945 · 發表于 2018-11-22 16:56

既然說是單火取電，可是你一會又說是DC-DC，那輸入到底是DC還是AC，還是DC或AC呢？

ID:425480 · 發表于 2018-11-22 17:20

造夢Sir 發表于 2018-11-22 16:56
既然說是單火取電，可是你一會又說是DC-DC，那輸入到底是DC還是AC，還是DC或AC呢？

看下模塊測試圖，輸入端加了二極管的

ID:48121 · 發表于 2018-11-24 15:51

請教"單火取電"是啥意思，之前沒有聽說過的。

ID:425480 · 發表于 2019-1-25 16:43

觀看視頻點這里 http://www.iqiyi.com/w_19s5t0rtdd.html

如果文件已經失效請聯系論壇管理員更新鏈接，51黑論壇的每一個用戶分享的網盤內容都是有備份的.
需要完整資料（PCB文件等）的朋友請移步這里 https://pan.baidu.com/s/1DdwnAtQZ-CjgdH3EclwZSQ#list/path=%2F

ID:491875 · 發表于 2019-5-13 10:43

謝謝樓主提供詳細的資料

ID:22119 · 發表于 2019-8-28 23:42

多謝共享

ID:698024 · 發表于 2020-8-4 07:53

低成本單火線方案：RCC＋可控硅方案，成本低于其他單火線方案，
缺點：易壞；
入選理由：開關價格足夠低，壞了包換，１年３６５天都可以換！

高品質單火線方案：XD３３９０A　＋　XD－KC０２４，性能好于其他單火線方案，
缺點：稍貴；
入選理由：專門做單火，做的更專業

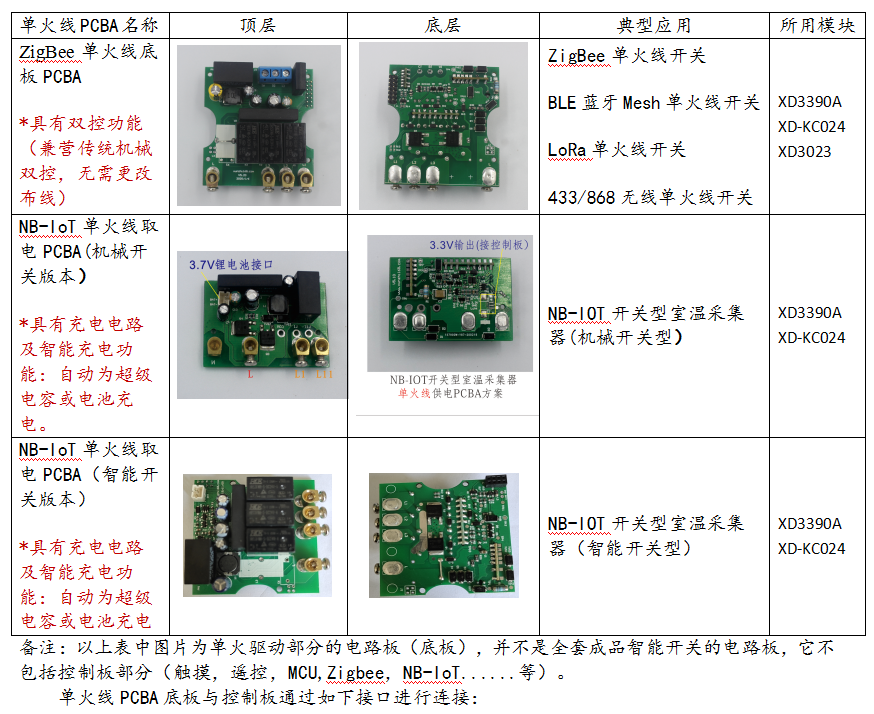

單火線PCBA方案

ID:300590 · 發表于 2020-11-7 11:53

賣芯片的

ID:752974 · 發表于 2020-12-11 16:24

NP101和XD３３９０A�。D－KC０２４都挺好的，只是驅動3W小燈就不理想了。

ID:656530 · 發表于 2021-4-27 18:42

現在NP101A的升級版是哪個呢？

ID:347013 · 發表于 2021-4-28 22:47

單火到底什么意思？是單根火線的電嗎？

ID:155785 · 發表于 2023-3-17 21:18

這芯片是不錯，有變壓器參數嗎？有產品需要單火取電，謝謝。

ID:61876 · 發表于 2023-3-25 19:37

所謂單火取電，實際就是一火一地取電。但是取電電流控制在用電安全范圍內。否則是違反用電按規程的。
