用MATLAB&CCS生成DSP代碼的方法

ID:438672 · 發表于 2018-12-3 20:03

基于 MATLAB&CCS 實現代碼生成及下載

【前言】
基于模型設計，經過熱心群友及劉杰老師的 <基于模型設計 -DSP> 參考，幾經周折終于成功完成了配置及代碼生成，下載，經過驗證自動下載后的代碼可實現 flash 燒寫。本文檔僅參考個人在相關配置及代碼生成方面的問題，主要針對 MATLAB2014a 及 CCS5.5 相關進行一個小結，為其他初學者提供一點兒前車之鑒，以幫助大家盡快像玩 PLC 、單片機一樣簡單的玩 DSP ，當然還有人愿意更進一步，可以進一步玩 51、西門子、 codesys 、arm等平臺的自動生成及驗證。
軟件版本及電腦系統配置
MATLAB2014a
CCS5.5 或 6.12
DSP28035 開發板 +XDS100V1 仿真器，公司的開發板自帶Win7 64 位系或 WIN7 32 位

軟件安裝
1. CCS5.5 安裝及仿真器的連接測試
按照安裝引導傻瓜式安裝及指定 lic 文件激活，不做贅述。默認路徑安裝或自定義路徑安裝。我選擇自定義安裝在 D 盤： C:\TI\CCSV5 配置仿真器： File>New>T arget Configuration File; 輸入 File name:f28035ccxml (名稱隨意，自己認得清就行 )；
Location: C:\TI\CCSTargetConfigurations ( 可以選擇默認位置，也可以自行定義 )；Connection: Texas Instruments XDS100v1 USB Emulator ( 下拉選擇與自己仿真器匹配即可 )；Board or Device: TMS320F28035( 下拉勾選與自己板子匹配即可 )；完成 Basic>General setup 設置之后點擊 “ save ” 保存。然后再進行測試

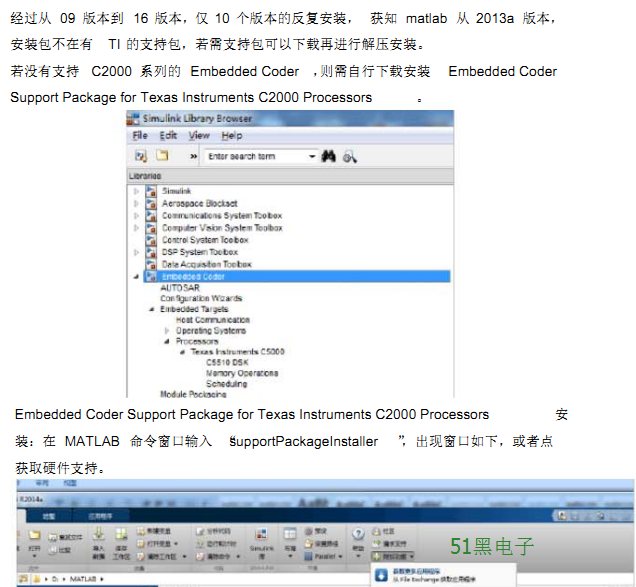

如果已有安裝文件，則選擇 Install from folder ，否則選擇前兩個均可，按照提示完成安裝。在此過程中會提示認定 ControlSUITE 與 TMS320F2833x Flash APIs 的安裝路徑或是選擇 download 安裝，由于我之前 2，3 步已經提前準備好了安裝，直接指定安裝對應安裝路徑即可。（C:\MATLAB\SupportPackages\R2014a ），安裝注冊完畢后，進行編譯器和 controlsuit 路徑的設置，最后點完成。網絡太差，就不截圖了。

完整的pdf格式文檔51黑下載地址（共15頁）：

基于MATLAB和CCS實現代碼生成及下載 .pdf (1.13 MB, 下載次數: 158)

ID:448400 · 發表于 2018-12-19 10:27

高手貼，最近剛好用上，必須頂起

ID:184237 · 發表于 2019-4-23 14:44

感謝分享但其中只是基本的配置問題對我來說有些雞肋

ID:510898 · 發表于 2019-7-1 10:36

學習了，學習總結與分享

ID:582857 · 發表于 2019-7-12 11:21

不錯，怎么下載不了啊

ID:600000 · 發表于 2019-8-14 10:40

感覺對自己很有幫助

ID:27027 · 發表于 2020-3-16 21:24

感謝分享,很好的資料
