關于stm32單片機晶振波形的一點疑問

ID:392862 · 發表于 2018-12-4 09:34

在stm32單片機系統中

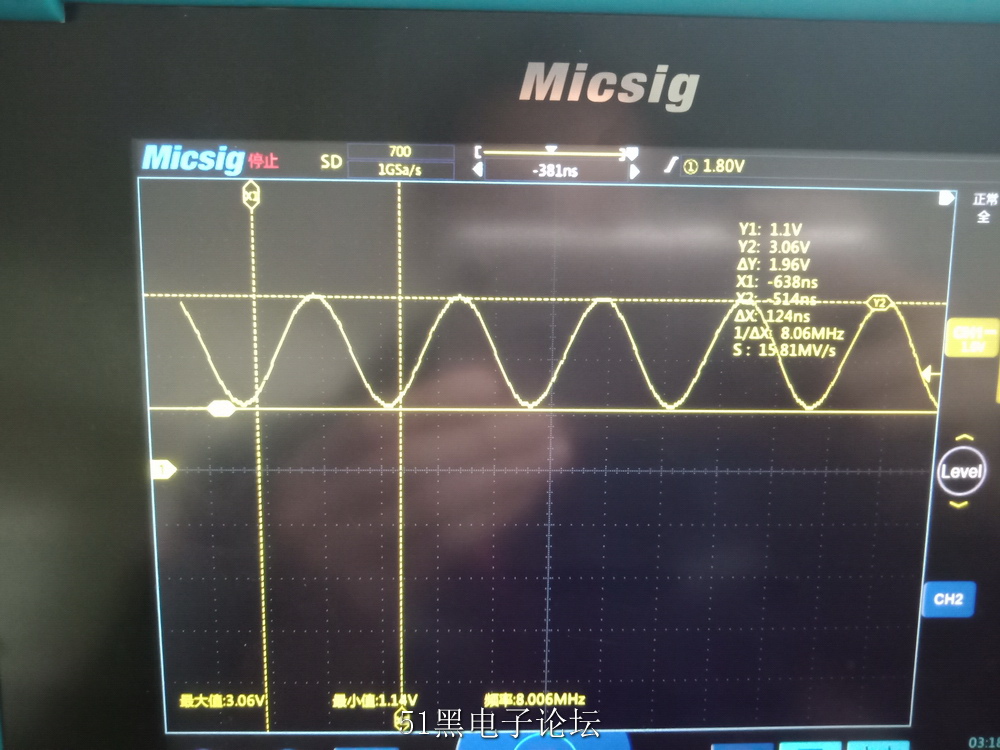

附件中示波器看到的晶振為8MHz
系統也能正常工作
晶振用的直插雙引腳8MHZ，用了兩個22pf電容和一個1M電阻

我想問的是
波峰波谷分別是+3.06V和1.1V
這個值正確嗎
在一個3.3V的stm32系統中
晶振的波峰波谷值在什么范圍內屬于正常

ID:392862 · 發表于 2018-12-4 11:36

另外如果晶振波峰值達到3.5V是否正確，會是什么原因造成的
希望大神指教

ID:418295 · 發表于 2018-12-4 14:18

沒問題的

ID:392862 · 發表于 2018-12-4 16:46

845209119 發表于 2018-12-4 14:18
沒問題的

感謝指教
我想知道這個晶振的波峰值和波谷值
在什么范圍內都是屬于正常的

ID:439501 · 發表于 2018-12-4 19:35

波形好好，沒有毛刺
