基于單片機的溫度傳感器DS18B20顯示溫度 仿真圖，流程圖，源程序，文檔

[復制鏈接]
ID:438970 發表于 2018-12-4 09:42 | 顯示全部樓層 |閱讀模式
這是我?guī)字芮白龅膯纹瑱C實驗，用LCD液晶顯示溫度傳感器的溫度

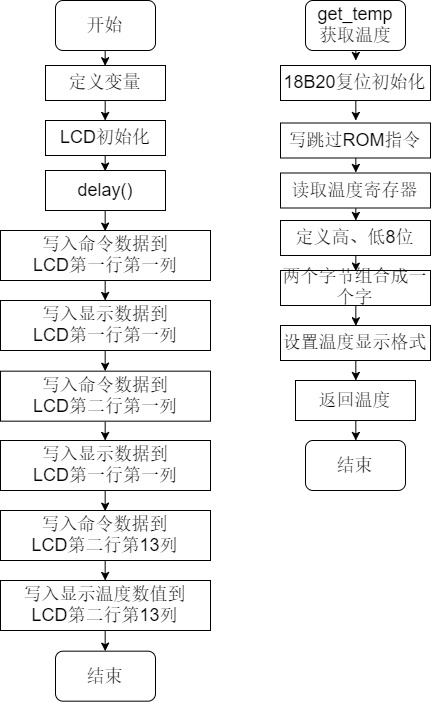

其中包含仿真，源程序，流程圖等

單片機源程序如下:
  1. uint temp;
  2. float f_temp;
  3. uchar code table1[] = {"DATA:2014-7-10"};
  4. uchar code table2[] = {"Temperature:xx c"};
  5. uchar code table3[] = {"0123456789"};

  7. void delay(uint xms)
  8. {                           // 延時函數
  9.         uint i,j;
  10.         for(i = xms;i > 0;i--)
  11.                 for(j = 110;j > 0;j--);
  12. }
  13. /*******************************************************************/
  14. /*
  15. /*                  DS18B20溫度傳感器模塊
  16. /*
  17. /*******************************************************************/
  18. void dsreset(void)    //18B20復位，初始化函數
  19. {
  20.   uint i;
  21.   ds=0;
  22.   i=103;
  23.   while(i>0)i--;
  24.   ds=1;
  25.   i=4;
  26.   while(i>0)i--;
  27. }

  29. bit tempreadbit()   //讀1位數據函數
  30. {
  31.    uint i;
  32.    bit dat;
  33.    ds=0;i++;          //i++ 起延時作用
  34.    ds=1;i++;i++;
  35.    dat=ds;
  36.    i=8;while(i>0)i--;
  37.    return dat;
  38. }

  40. uchar tempread()   //讀1個字節
  41. {
  42.   uchar i,j,dat;
  43.   dat=0;
  44.   for(i=1;i<=8;i++)
  45.   {
  46.     j=tempreadbit();
  47.     dat=(j<<7)|(dat>>1);   //讀出的數據最低位在最前面，這樣剛好一個字節在DAT里
  48.   }
  49.   return dat;
  50. }

  52. void tempwritebyte(uchar dat)   //向DS18B20寫一個字節數據函數
  53. {
  54.   uint i;
  55.   uchar j;
  56.   bit testb;
  57.   for(j=1;j<=8;j++)
  58.   {
  59.     testb=dat&0x01;
  60.     dat=dat>>1;
  61.     if(testb)     //寫 1
  62.     {
  63.       ds=0;
  64.       i++;i++;
  65.       ds=1;
  66.       i=8;while(i>0)i--;
  67.     }
  68.     else
  69.     {
  70.       ds=0;       //寫 0
  71.       i=8;while(i>0)i--;
  72.       ds=1;
  73.       i++;i++;
  74.     }

  76.   }
  77. }
  78. void tempchange(void)   //DS18B20 開始獲取溫度并轉換
  79. {
  80.   dsreset();
  81.   delay(1);
  82.   tempwritebyte(0xcc);  // 寫跳過讀ROM指令
  83.   tempwritebyte(0x44);  // 寫溫度轉換指令
  84. }
  85. uint get_temp()         //讀取寄存器中存儲的溫度數據函數
  86. {
  87.   uchar a,b;

  89.   dsreset();
  90.   delay(1);
  91.   tempwritebyte(0xcc);
  92.   tempwritebyte(0xbe);
  93.   a=tempread();         //讀低8位
  94.   b=tempread();         //讀高8位
  95.   temp=b;
  96.   temp<<=8;            //兩個字節組合為1個字
  97.   temp=temp|a;
  98.   f_temp=temp*0.0625;      //溫度在寄存器中為12位 分辨率位0.0625°
  99.   temp=f_temp*10+0.5; //乘以10表示小數點后面只取1位，加0.5是四舍五入
  100.   f_temp=f_temp+0.05;
  101.   return temp;         //temp是整型
  102. }
  103. /*******************************************************************/
  104. /*
  105. /*                      1602液晶模塊
  106. /*
  107. /*******************************************************************/
  108. void lcd_wcmd(uchar cmd)   // 寫入指令數據到LCD
  109. {                          //RS=L，RW=L，E=高脈沖，D0-D7=指令碼。
  110.         LCD_RS = 0;
  111.         LCD_RW = 0;
  112.         LCD_EP = 0;
  113.         P0 = cmd;
  114.         delay(1);
  115.         LCD_EP = 1;
  116.         delay(1);
  117.         LCD_EP = 0;
  118. }
  119. void lcd_wdata(uchar dat)  //寫入字符顯示數據到LCD
  120. {                          //RS=H，RW=L，E=高脈沖，D0-D7=數據
  121.         LCD_RS = 1;
  122.         LCD_RW = 0;
  123.         LCD_EP = 0;
  124.         P0 = dat;
  125.         delay(1);
  126.         LCD_EP = 1;
  127.         delay(1);
  128.         LCD_EP = 0;
  129. }
  130. void lcd_init()                          //LCD初始化設定初始化函數
  131. {
  132.         lcd_wcmd(0x38);       //16*2顯示，5*7點陣，8位數據
  133.         delay(1);
  134.         lcd_wcmd(0x0c);       //設置開顯示，不顯示光標
  135.         delay(1);
  136.         lcd_wcmd(0x06);       //寫一個字符后地址指針加1
  137.         delay(1);
  138.         lcd_wcmd(0x01);       //顯示清0，數據指針清0
  139.         delay(1);
  140. }
  141. /*******************************************************************/
  142. /*
  143. /*                         主函數
  144. /*
  145. /*******************************************************************/
  146. void main()
  147. {
  148.         uchar i;
  149.           beep = 0;                                 //蜂鳴器默認處于開啟狀態，所以關閉它
  150.         lcd_init();                                 //LCD初始化
  151.         delay(10);
  152.         i = 0;
  153.         lcd_wcmd(0x80);                 //第1行第1列
  154.         while(table1[i] != '\0') //按鍵1對應的字樣
  155.            {
  156.                lcd_wdata(table1[i]);
  157.                i++;
  158.     }
  159.         i = 0;
  160.         lcd_wcmd(0x80+0x40);         //第2行第1列
  161.         while(table2[i] != '\0') //按鍵1對應的字樣
  162.            {
  163.                lcd_wdata(table2[i]);
  164.                i++;
  165.     }
  166.         lcd_wcmd(0x80+0x4e);         // 設置顯示位置為第二行第13個字符
  167.         lcd_wdata(0xdf);             // 顯示字符°
  168.     while(1)
  169.          {
  170.             tempchange();
  171.                 lcd_wcmd(0x80+0x4c);
  172.                 lcd_wdata(table3[get_temp()/100]);           //溫度的十位
  173.                 lcd_wdata(table3[get_temp()%100/10]);  //溫度的個位
  174.          }
  175. }
復制代碼

基于單片機液晶顯示溫度.docx (394.6 KB, 下載次數: 210)

仿真圖

仿真圖

拆分程序

拆分程序
回復

使用道具 舉報

ID:764811 發表于 2020-5-30 10:05 | 顯示全部樓層
能發一下剩下的程序嗎？
回復

使用道具 舉報

ID:742391 發表于 2020-5-31 10:32 | 顯示全部樓層
我下載了沒仿真啊能發一下仿真么？
回復

使用道具 舉報

ID:682190 發表于 2020-6-16 08:53 | 顯示全部樓層
怎么沒有整套的仿真圖
回復

使用道具 舉報

ID:1081907 發表于 2023-6-4 14:28 | 顯示全部樓層
能發一下整套程序嗎  謝謝
回復

使用道具 舉報

ID:915969 發表于 2023-6-5 14:51 | 顯示全部樓層
1731362105@qq.c 發表于 2020-5-30 10:05
能發一下剩下的程序嗎？

加一
回復
