LM2596可調電壓恒流輸出電路原理圖與PCB文件 AD格式

ID:384274 · 發表于 2018-12-6 11:21

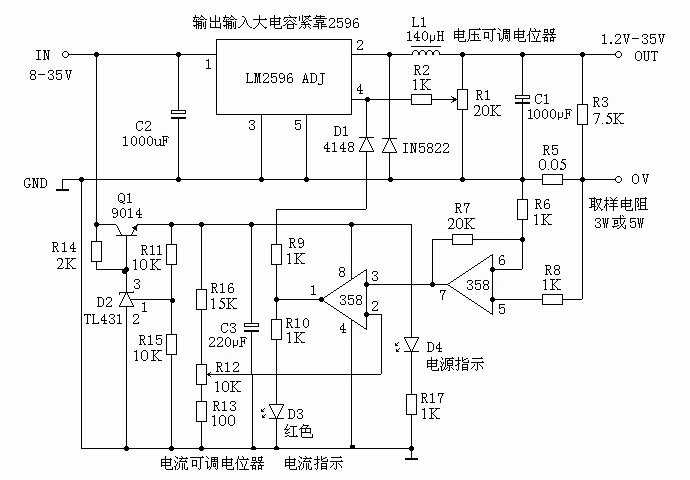

本電路采用LM2596芯片，LM2596是降壓型電源管理單片集成電路的開關電壓調節器，能夠輸出3A的驅動電流，同時具有很好的線性和負載調節特性。固定輸出版本有3.3V、5V、12V，可調版本可以輸出小于37V的各種電壓。通過運算放大器來實現恒流輸出。此電路所用電子元件都是常用的，制作簡單

。
余下的資料請下載文檔。

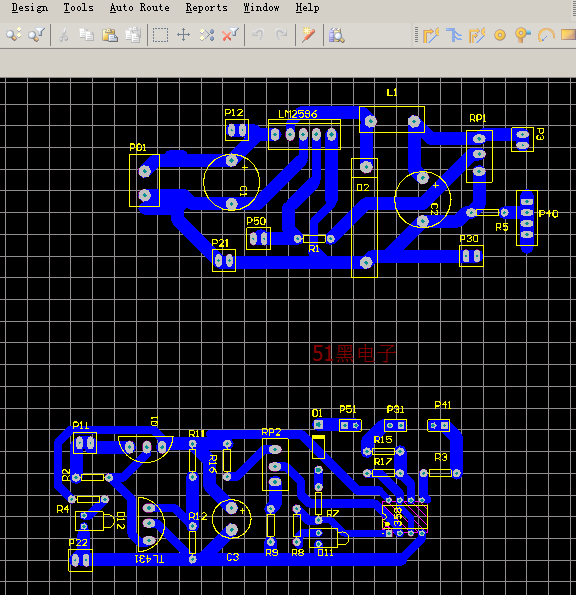

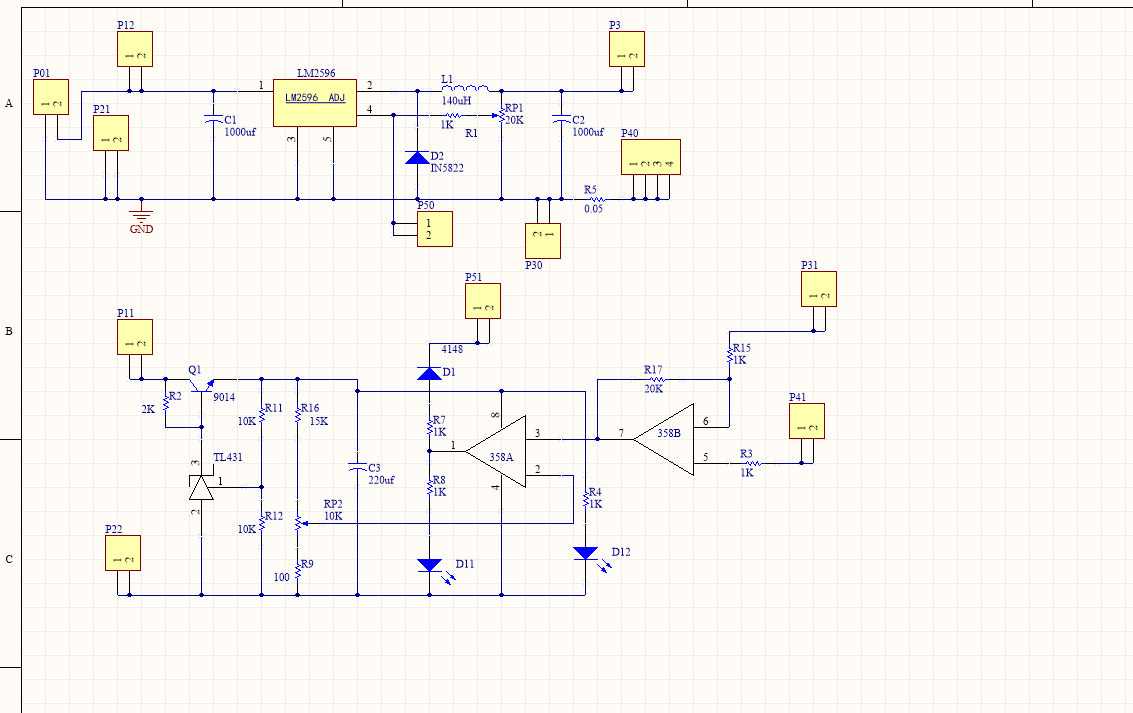

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

全部資料51hei下載地址：

lm2596電壓可調恒流電路PCB,電路圖.rar (606.99 KB, 下載次數: 408)
