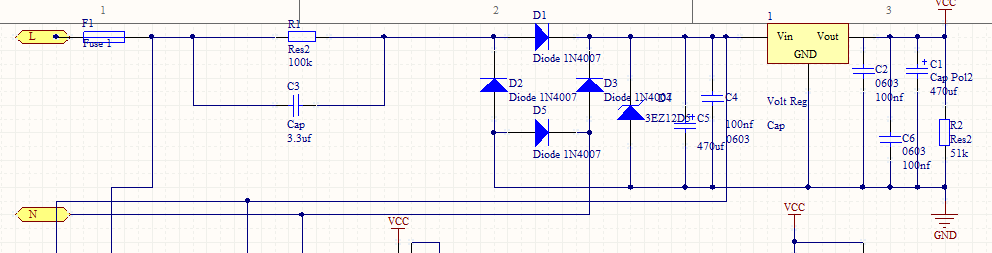

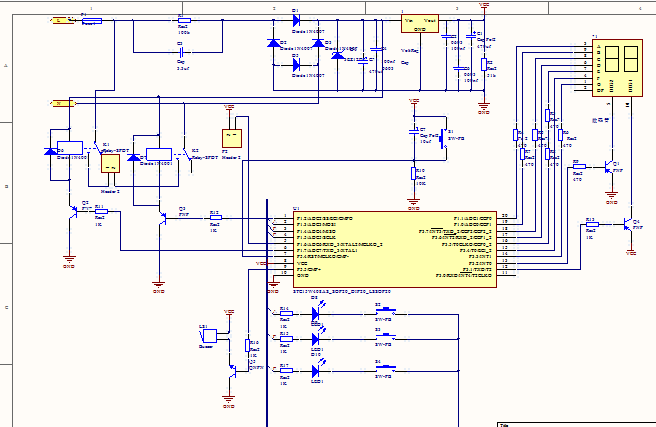

200MA阻容降壓不知道這電路設計合理嗎請大家給以評價

ID:425653 · 發表于 2018-12-6 20:54

ID:425641 · 發表于 2018-12-6 21:03

直接做出來看看不就完事了啊

ID:425653 · 發表于 2018-12-6 21:04

各位大哥哥們救救我吧我怕做實物爆炸

ID:388197 · 發表于 2018-12-6 23:00

原理上說得過去.RC降壓相當于一個恒流源,當負載電阻比較大時,電壓則比較大,雖然可以用穩壓管來泄放多余的電流,但畢竟低壓與高壓沒有完全隔離,安全性很差,RC降壓用在比較簡單并且要求不高的電路可以,在單片機電路不推薦這樣.5V 200MA的電源淘寶上買個1W的變壓器,或者隨便一個手機充電器,電腦USB口都可以充當.選擇很多.

ID:203000 · 發表于 2018-12-6 23:09

最好不用這種電路。有兩個問題：1、整個電路都與220V直連，容易發生觸電和擊穿電路原件危險。2、阻容降壓輸入直流電壓跟電流大小變化很大，穩定合適負載電流可以使用，負載電流小直流電壓很高匯擊穿穩壓原件等電子原件。最好選擇隔離式開關電源。

ID:213173 · 發表于 2018-12-7 07:54

你這個電路負載電流變化很大，輕載時穩壓二極管有可能燒毀。給你一個市售的水晶吊燈控制開關電路參考。注意：非隔離電源，有觸電風險�。�！

ID:345562 · 發表于 2018-12-7 08:23

樓上說得對，從功能上說沒問題，使用要小心電到人。安全第一。

ID:425653 · 發表于 2018-12-7 10:40

wulin 發表于 2018-12-7 07:54

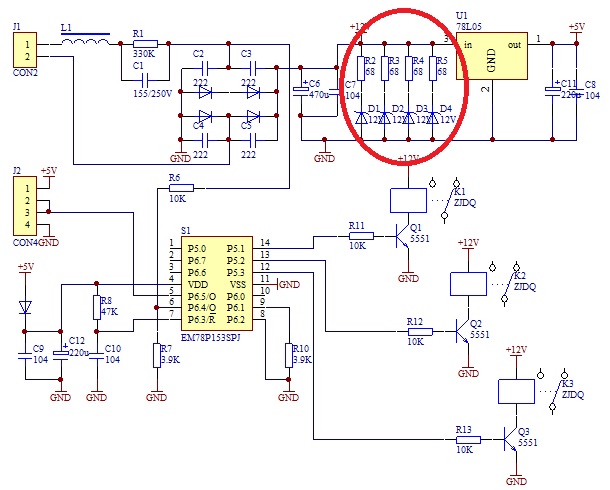

你這個電路負載電流變化很大，輕載時穩壓二極管有可能燒毀。給你一個市售的水晶吊燈控制開關電路參考。注意 ...

用那么多穩壓管要被罵了，我加一個穩壓管都被說了（他讓我不要用穩壓管）規定只能用阻容降壓（說為了節省成本）要驅動兩個繼電器電流必須要大。

ID:425653 · 發表于 2018-12-7 10:40

cjm82 發表于 2018-12-6 23:00
原理上說得過去.RC降壓相當于一個恒流源,當負載電阻比較大時,電壓則比較大,雖然可以用穩壓管來泄放多余的電 ...

能用這些隔離器件我早就用了直接買一個穩壓模塊不貴的，但規定了只能阻容降壓

ID:425653 · 發表于 2018-12-7 10:41

qiangcn 發表于 2018-12-6 23:09
最好不用這種電路。有兩個問題：1、整個電路都與220V直連，容易發生觸電和擊穿電路原件危險。2、阻容降壓輸 ...

我也不想用但規定了

ID:425653 · 發表于 2018-12-7 10:44

wulin 發表于 2018-12-7 07:54
你這個電路負載電流變化很大，輕載時穩壓二極管有可能燒毀。給你一個市售的水晶吊燈控制開關電路參考。注意 ...

就是做一個雙繼電器控制的溫控器電源部分采用阻容降壓

ID:425653 · 發表于 2018-12-7 10:49

cjm82 發表于 2018-12-6 23:00
原理上說得過去.RC降壓相當于一個恒流源,當負載電阻比較大時,電壓則比較大,雖然可以用穩壓管來泄放多余的電 ...

功能就是仿一個電熱毯溫控器雙繼電器的（畢設））（電源阻容降壓提供）

ID:401564 · 發表于 2018-12-7 11:59

繼電器驅動部分為什么要用PNP型三極管?這樣容易擊穿單片機IO的輸出級的

ID:388197 · 發表于 2018-12-9 17:54

可以考慮不用繼電器用雙向可控硅,單片機跟可控硅之間用可控硅光耦就行了,這樣就可以不需要那么大的電流,RC部分電容可以小點,當負載電阻大時,穩壓管泄放電流的壓力也沒有那么大,也相對安全點.我個人就非常不喜歡用繼電器,除非沒辦法,否則能不用盡量不用.

ID:213173 · 發表于 2018-12-9 20:18

374426268. 發表于 2018-12-7 10:44
就是做一個雙繼電器控制的溫控器電源部分采用阻容降壓

你這個電路最大負載電流大約80mA，最小負載電流大約十幾mA，電源按100mA設計綽綽有余。由于負載電流變化比較大，必須用穩壓二極管，否則上市后就等著召回吧。另外圖中錯誤比比皆是，不一而足。
