Check SIM pin維修方法

一、SIM卡工作原理：

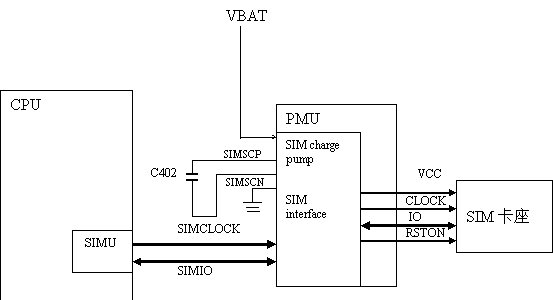

描述：首先，VBAT給PMU供電，在開機的瞬間，即CPU進行初始化的過程PMU內部的Charge pump及C402開始工作（進行不斷的瞬間充放電），輸出VCC給SIM卡；同時，CPU輸出CLOCK通過PMU內部的SIM interface實現與SIM卡的同步，SIMIO使用來實現SIM卡與CPU之間的數據交換。RSTON實現PMU對SIM卡的復位。

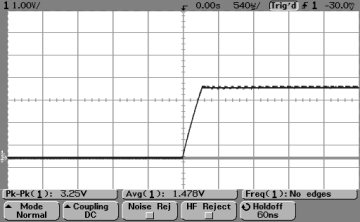

該信號是穩定以后的波形。

若該信號不好，檢查C402及PMU。

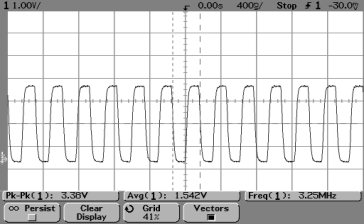

3.CLOCK

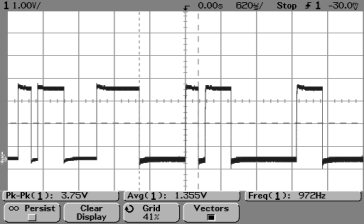

    4.IO

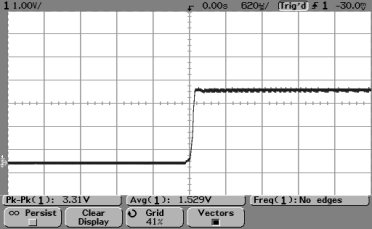

5.RSTON

維修方法總結：

維修之前檢查SIM卡座的VCC、IO、CLOCK、RSTON是否對地短路、若對地短路，則檢查與這些信號并聯的電容是否對地短。之后用萬用表測量SIM卡座各引腳的阻抗。（正常的阻抗為：VCC：13Ω；IO：120 Ω；CLOCK：42K；RSTON：42K）。若測出的值為0，則說明該點與芯片斷開，檢查PMU是否假焊，或PCB板內是否斷層。

如果測出信號，VCC,IO,CLOCK,RSTON都很高則檢查CPU及周圍小件。
