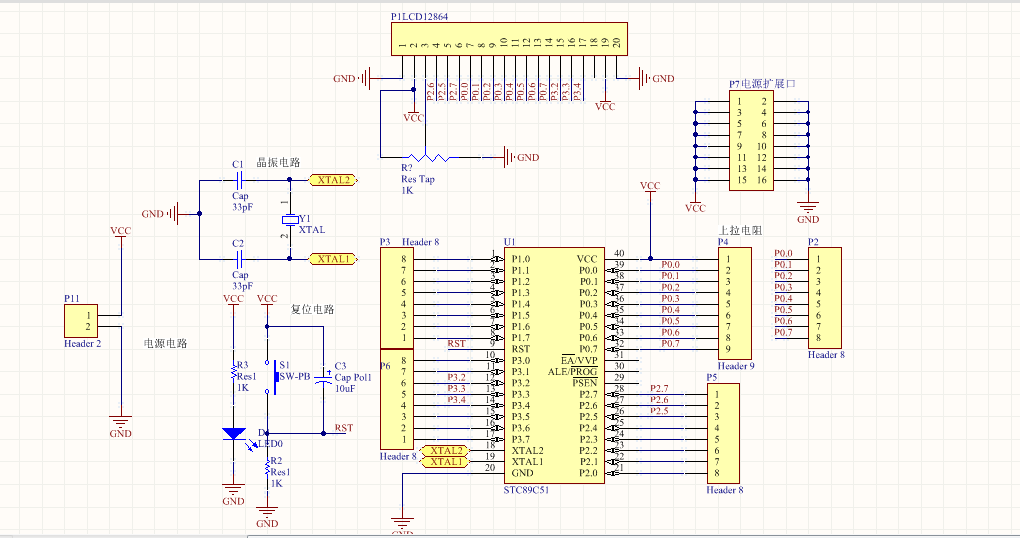

按照開發板做個帶12864的最小系統板，接口和開發板一樣，可是燒錄一樣的程序就是顯示不了，求點解決方案

  1. #include <reg51.h>
  2. #include <intrins.h>
  3. #include <stdlib.h>
  4. #define uchar unsigned char
  5. #define uint  unsigned int
  6. /* 端口定義*/
  7. #define LCD_data  P0            //數據口
  8. sbit LCD_RS  =  P2^6;            //寄存器選擇輸入
  9. sbit LCD_RW  =  P2^5;            //液晶讀/寫控制
  10. sbit LCD_EN  =  P2^7;                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            //液晶使能控制
  11. sbit LCD_PSB =  P3^4;            //串/并方式控制
  12. sbit LCD_RST =  P3^2;

  14. uchar code dis1[] = {"  123456  "};
  15. uchar code dis2[] = {"    0123456789 "};

  17. void delay_1ms(uint x)
  18. {
  19. uint i,j;
  20. for(j=0;j<x;j++)
  21.         for(i=0;i<110;i++);
  22. }

  24. /*******************************************************************/
  25. /*                                                                 */
  26. /*寫指令數據到LCD                                                  */
  27. /*RS=L，RW=L，E=高脈沖，D0-D7=指令碼。                             */
  28. /*                                                                 */
  29. /*******************************************************************/
  30. void write_cmd(uchar cmd)
  31. {
  32.     LCD_RS = 0;
  33.     LCD_RW = 0;
  34.     LCD_EN = 0;

  36.         P0 =cmd;
  37.         delay_1ms(5);
  38.     LCD_EN = 1;
  39.         delay_1ms(5);
  40.     LCD_EN = 0;
  41. }

  43. /*******************************************************************/
  44. /*                                                                 */
  45. /*寫顯示數據到LCD                                                  */
  46. /*RS=H，RW=L，E=高脈沖，D0-D7=數據。                               */
  47. /*                                                                 */
  48. /*******************************************************************/
  49. void write_dat(uchar dat)
  50. {
  51.     LCD_RS = 1;
  52.     LCD_RW = 0;
  53.     LCD_EN = 0;

  55.         P0=dat;
  56.         delay_1ms(5);
  57.     LCD_EN = 1;
  58.         delay_1ms(5);
  59.     LCD_EN = 0;
  60. }

  62. /*********************************************************/
  63. /*                                                       */
  64. /* 設定顯示位置                                          */
  65. /*                                                       */
  66. /*********************************************************/
  67. void lcd_pos(uchar X,uchar Y)
  68. {
  69.    uchar  pos;
  70.    if (X==0)
  71.      {X=0x80;}
  72.    else if (X==1)
  73.      {X=0x90;}
  74.    else if (X==2)
  75.      {X=0x88;}
  76.    else if (X==3)
  77.      {X=0x98;}
  78.    pos = X+Y ;
  79.    write_cmd(pos);     //顯示地址
  80. }

  82. /*******************************************************************/
  83. /*                                                                 */
  84. /*  LCD初始化設定                                                  */
  85. /*                                                                 */
  86. /*******************************************************************/
  87. void lcd_init()
  88. {
  89.     LCD_PSB = 1;         //并口方式
  90.     write_cmd(0x30);      //基本指令操作
  91.     delay_1ms(5);
  92.     write_cmd(0x0C);      //顯示開，關光標
  93.     delay_1ms(5);
  94.     write_cmd(0x01);      //清除LCD的顯示內容
  95.     delay_1ms(5);
  96. }

  98. /*********************************************************/
  99. /*                                                                                                                 */
  100. /* 主程序                                                                                    */
  101. /*                                                       */
  102. /*********************************************************/
  103. main()
  104. {
  105.     uchar i,j;

  107.     delay_1ms(10);                 //延時
  108.     lcd_init();                 //初始化LCD
  109.
  110.
  111.     lcd_pos(0,0);             //設置顯示位置為第一行的第1個字符
  112.     i = 0;
  113.          while(dis1[i]!= '\0')
  114.     {
  115.        write_dat(dis1[i]);      //顯示字符
  116.          i++;
  117.     }

  119.     lcd_pos(1,0);
  120.         j=0;
  121.
  122.                    while(dis2[j]!= '\0')
  123.     {
  124.        write_dat(dis2[j]);      //顯示字符
  125.          j++;
  126.     }
  127.         while(1);



  131. }
復制代碼


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:282519 發表于 2018-12-22 20:22 | 只看該作者
對比度沒有調節好
回復

使用道具 舉報

板凳
ID:403593 發表于 2018-12-23 07:51 | 只看該作者
硬件問題居多
回復

使用道具 舉報

地板
ID:213280 發表于 2018-12-23 08:25 來自觸屏版 | 只看該作者
海盜船 發表于 2018-12-22 20:22
對比度沒有調節好

調了，也顯示不了
回復

使用道具 舉報

5#
ID:213280 發表于 2018-12-23 09:54 | 只看該作者

換了個串行程序可以顯示了，可是并行的為啥不行呢
回復

使用道具 舉報

6#
ID:432823 發表于 2018-12-23 10:08 | 只看該作者
對比度調節不正確，調節R7，另連接也檢查一下。
回復

使用道具 舉報

7#
ID:432823 發表于 2018-12-23 10:14 | 只看該作者
寫命令、數據前檢查LCD忙，寫命令、數據中設好RS等加一點延時NOP（）；
回復

使用道具 舉報

8#
ID:425222 發表于 2018-12-23 11:50 | 只看該作者
兩個芯片的型號是否完全一樣，晶振是否一樣，如果不一樣那就該延時，如果一樣那上網找12864硬件的接線資料
回復

使用道具 舉報

9#
ID:213280 發表于 2018-12-23 12:45 | 只看該作者
yaoji123 發表于 2018-12-23 10:08
對比度調節不正確，調節R7，另連接也檢查一下。

可以調，線也沒錯，但是換個串行程序又可以顯示
回復

使用道具 舉報

10#
ID:452561 發表于 2018-12-23 14:22 | 只看該作者
兩個芯片的型號是不是一樣的？晶振是不是一樣的？
回復

使用道具 舉報

11#
ID:213280 發表于 2018-12-23 15:12 | 只看該作者
yangcong1314 發表于 2018-12-23 14:22
兩個芯片的型號是不是一樣的？晶振是不是一樣的？

都一樣
回復

使用道具 舉報

12#
ID:303383 發表于 2018-12-24 14:28 | 只看該作者
提示: 作者被禁止或刪除 內容自動屏蔽
回復

使用道具 舉報

13#
ID:451718 發表于 2018-12-24 19:55 | 只看該作者
我也和你一樣碰到了同樣的情況， 但是，我的現象是恰恰相反，自己做的板子上有顯示，但有時會花屏，開發板上就完全沒有顯示，就是兩條橫崗。持續關注你，一起學習哈。
回復

使用道具 舉報

14#
ID:449525 發表于 2018-12-24 22:26 來自觸屏版 | 只看該作者
你單獨做的話，自己焊接線，初始化部分需要延時，查下線別接錯了，應該沒有其它問題了
回復

使用道具 舉報

15#
ID:420031 發表于 2018-12-24 23:49 | 只看該作者
C語言還沒學會。如果要匯編的可以轉發一個給你試試。我測試過是可以的
