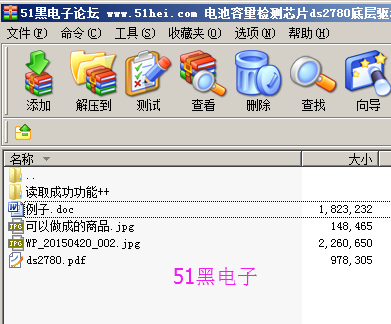

電池容量檢測芯片ds2780底層驅動(STM32源程序與資料)

1991M02X22手上有兩塊華碩手機的電池，都是報廢的，已經有點鼓了，電池已經沒什么容量了，但是里面的保護板應該還是好的
尤其是原廠電池，保護板應該不會偷工減料，就拆了出來準備留做備用，報廢電池芯留著是個隱患，還是早些扔掉的好。
拆完了發現，這個保護板有點特別，上面是三個芯片，兩個SSOP-8，一個SOT23-6，而且電池是4線輸出的，
仔細觀察，一個芯片上面寫著2780，旁邊還有一個0.02Ω 電阻，這不是MAXIM的電量計芯片DS2780嘛，想不到居然在這里碰到了。
DS2780用于測量可充電鋰離子和鋰離子聚合物電池的電壓、溫度和電流，并估算剩余電量。用于計算的電池特性參數和應用參數存儲在片上EEPROM中。根據電流溫度特性、放電速率、存儲電荷與應用參數對可用電量進行估算。要知道，有些電池的放電曲線非常平緩，單純靠測量電池端電壓判斷電池容量并不準確，而這個芯片可以計量經過電池的電量，充進多少電，放出多少電，里面還有多少電，它都能記錄下來，配合設備上的MCU就可以很精確的知道電池里的剩余電量了。
有點像銀行存款，存入多少，取出多少，賬戶里省多少，一看賬單一清二楚。


就是這么個保護板


還剩下一個電池，先別拆了，通過已經拆下的保護板測出了DS2780的信號線端口，
按此給電池上焊上線，紅色正極，黑色負極，藍色數據線DQ


DS2780采用1-Wire接口，一根線完成通信，好像是美信的獨家專利
為了能夠接駁電腦，專門跑去買了一顆UART轉1-Wire芯片，DS2480

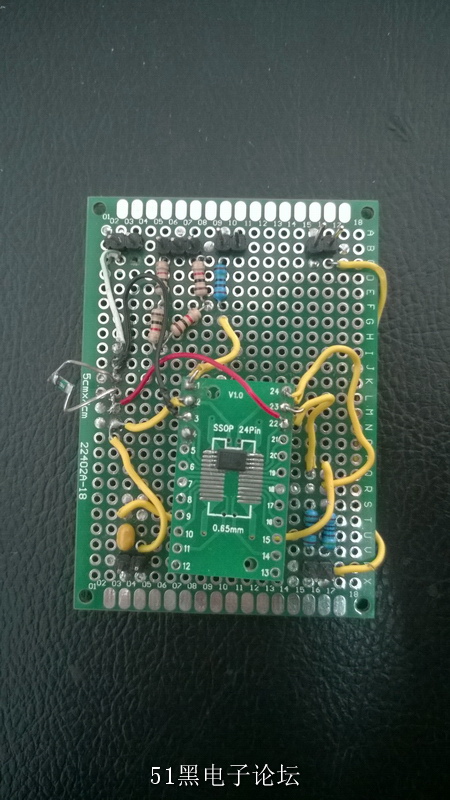

現做了一個UART轉1-Wire模塊，DS2480目前已經停產了，市場上貨源不多
這顆花了我18大洋


上位機的軟件采用美信官方的DS2780評估板測試軟件
顯示電池電壓，電流，容量等信息，還能對DS2780內部EEPROM進行讀寫
設置電池參數等
接上電，軟件很快就顯示出了電池信息
現在電池空載
電壓3.8552V，電流1.9531mA，剩余容量564.6875mAhr，溫度29.25攝氏度
容量還有大約一半，這個電池標稱是1300mAh的

用萬用表測量了下電池電壓，3.85V，看來還是很準確的

接了一個10Ω 10W電阻對電池放電

放電時軟件顯示的信息

放電半小時后

又過了大約1小時，放完電了，這個電池的保護板在電池電壓降到3.3V左右時開始保護
自動切斷電路，空載的電池電壓在3.6V，電池里還剩余大約162mAhr的電量。


下面看看充電，這是USB的5V通過一個10Ω電阻給鋰電池充電
電流120mA，剩余電量也開始回升



用USB直接充電速度太慢，而且不安全，接入自制的TP4056充電板
設定的是400mA，顯示385mA，是設定電阻的誤差引起的



這個軟件還能記錄文本日志
可以根據需要調整采樣時間
這是記錄下來的電池充放電情況，這里全是放電記錄

充電進行中，電池電壓接近4.1V，充電電流明顯下降
可以看出，已經充進去600mAhr的電量


電池電壓接近4.2V，電流持續下降中，充入大約800mAhr的電量，按這么算
這個電池容量在1000mAh左右，是標稱容量的76%左右
看起來?yè)p耗不多，但是智能手機已經沒法用了


最后是DS2780電路圖，這個芯片的外圍電路很簡單，而且只需要一根
信號線就可以和上位機通信了。
查了一下，這個芯片價格在15-20元左右，要是熟悉單片機編程，用這個芯片來監測鋰電池應該還是不錯的

結束！謝謝賞評！
