ADXL345加速度計電路原理圖

ID:456778 · 發表于 2018-12-27 20:35

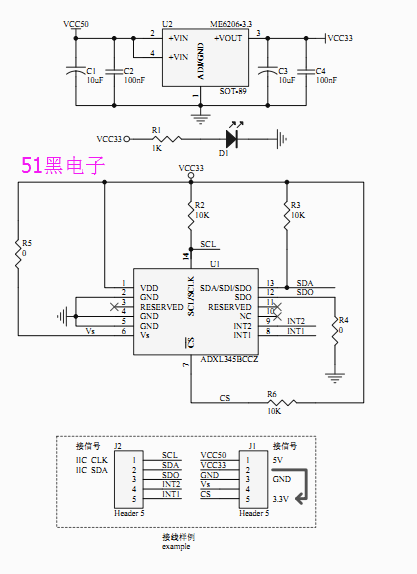

ADXL345加速度計原理圖（沒有封裝）
1、板載 ADXL345 數字輸出(支持 I2C/SPI）、低功耗、緊湊型加速度傳感器；

2、支持 5V/3.3V 電壓輸入，板載 RT9161 電源芯片，比 1117 更低的壓降,更快的負載相應速度，非常適合高噪聲電源環境；

3、常用的引腳已經引出，插針為標準 100mil(2.54mm)，方便用于點陣板；
4、PCB 板子雙面，尺寸：28(mm)x14(mm)

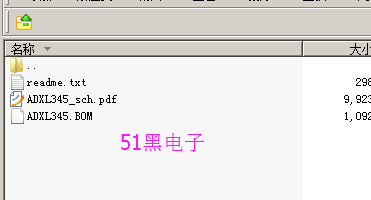

全部資料51hei下載地址：

原理圖.zip (10.2 KB, 下載次數: 100)
