基于STM32的12位軌對軌DAC MCP4725驅動程序-項目在用的

ID:233200 · 發表于 2019-1-9 15:25

此款DAC芯片是SOP6封裝的12位的軌對軌片子，正好補償小容量STM32沒有DAC功能的缺陷，IIC接口，外圍電路很簡單。輸出函數直接調用：MCP4725_WriteData_Voltage(u16 Vout) 這個函數。補充一下：最大輸出為5V，用到了電平轉換。例如：****
頭文件/初始化文件忽略
****
int main(void)
{
      delay_init();          //延時函數初始化
      MCP4725_Init(); //MCP4725初始化
      while(1)
      {
MCP4725_WriteData_Voltage(4095); //輸出最大一般要求在100-4000之間
      }
}

制作出來的實物圖如下：

數值設定為2000

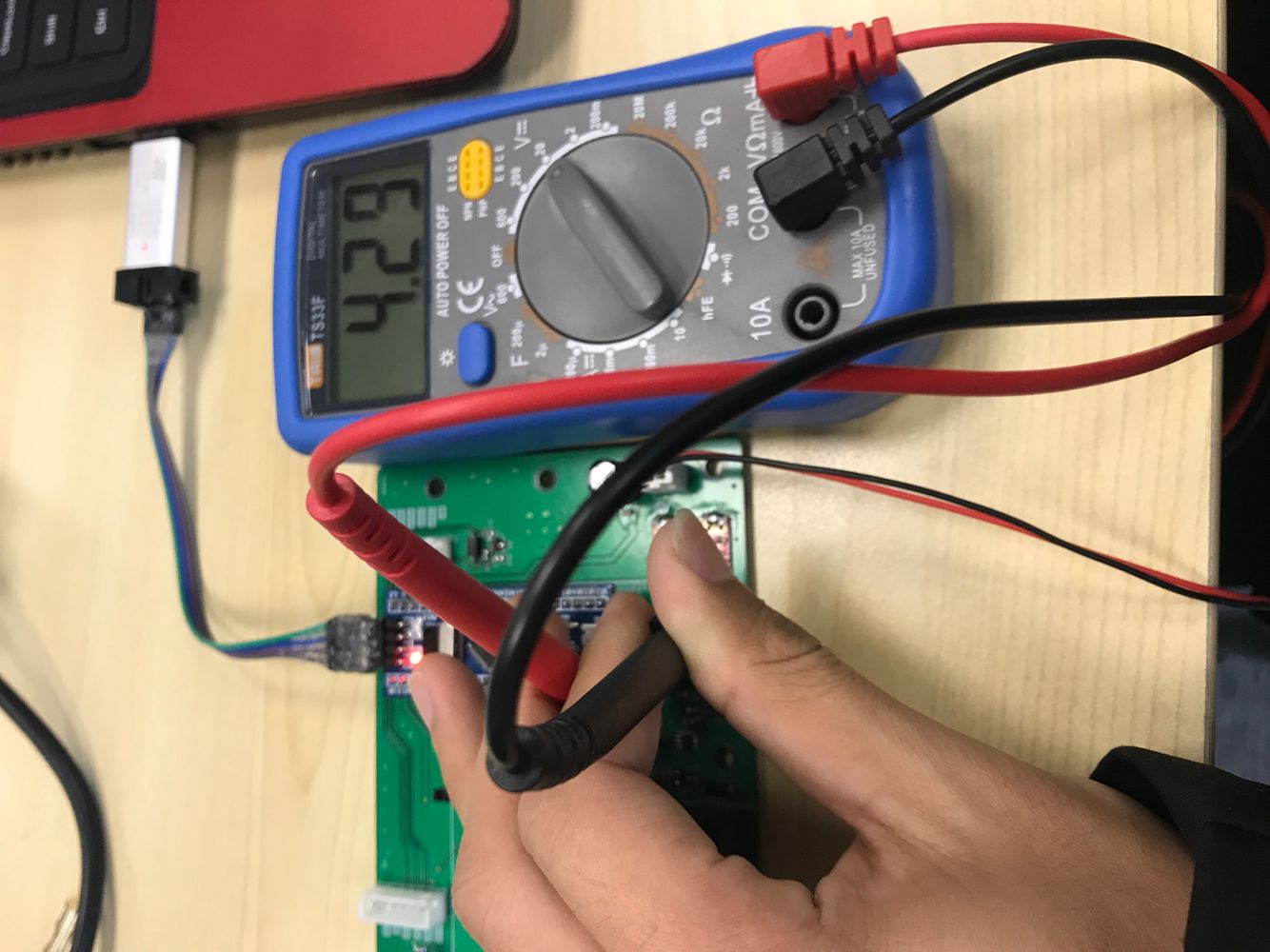

數值設定為4000

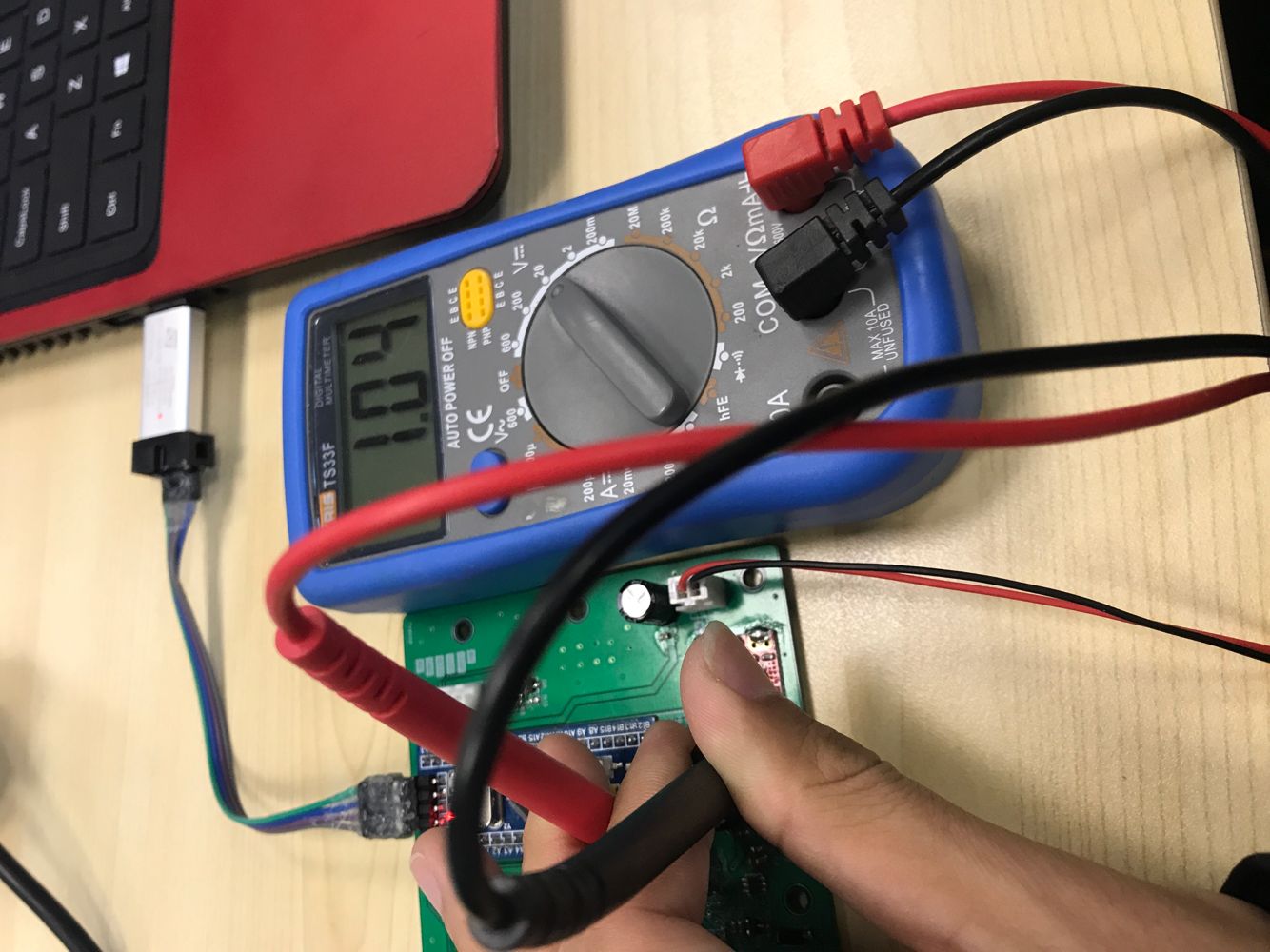

數值設定為1000

單片機源程序如下:

#include "MCP4725.h"
#include "delay.h"
#include "usart.h"
//初始化IIC接口
void MCP4725_Init(void)
{
IIC_Init();
}
//使用快速模式寫命令寫DAC寄存器
void MCP4725_WriteData_Voltage(u16 Vout) //電壓?jiǎn)挝籱V
{
u8 temp;
u16 Dn;
Dn = ( 4096 * Vout) / VREF_5V;
temp = (0x0F00 & Dn) >> 8; //12位數據
IIC_Start();
IIC_Send_Byte(0XC2); //器件尋址，器件代嗎：1100；地址位A2，A1，A0為 0 ， 0 ， 1；-> 1100 0010
IIC_Wait_Ack();
IIC_Send_Byte(temp);
IIC_Wait_Ack();
IIC_Send_Byte(Dn); //將低8位送到DAC寄存器
IIC_Wait_Ack();
IIC_Stop();//產生一個停止條件
delay_ms(10);
}
void MCP4725_WriteData_Digital(u16 data) //12位數字量
{
u8 data_H=0,data_L=0;
data_H = ( 0x0F00 & data) >> 8;
data_L = 0X00FF & data ;
IIC_Start();
IIC_Send_Byte(0XC0); //器件尋址，器件代嗎：1100；地址位A2，A1，A0為 0 ， 0 ， 0；-> 1100 0000
IIC_Wait_Ack();
IIC_Send_Byte(data_H);
IIC_Wait_Ack();
IIC_Send_Byte(data_L);
IIC_Wait_Ack();
IIC_Stop();//產生一個停止條件
delay_ms(10);
}

復制代碼

所有資料51hei提供下載:

MCP4725驅動.7z (183.37 KB, 下載次數: 489)

ID:143694 · 發表于 2020-11-7 22:06

我的調通了，地址是0xC0，
說來也不容易啊，賣家給的地址是 0x60 或0x61，怎么試驗都不行，
后來我自動累加地址試驗串口輸出觀察地址和示波器上的電壓

（最后需要注意的是兩個地方需要改地址）

ID:18570 · 發表于 2019-3-17 13:25

大哥，工程不完整啊，搞不好啊，能不能幫幫我

ID:233200 · 發表于 2019-3-20 10:16

zhouhuyin 發表于 2019-3-17 13:25
大哥，工程不完整啊，搞不好啊，能不能幫幫我

抱歉哦，由于這是公司的項目，產品在專利審查期，暫且不能外放。你可以把這個文件移植到正點原子的任意一個工程里面，調用那個函數就行了

ID:511461 · 發表于 2019-8-4 10:11

VREF_5V是4760是什么意思？4760是5V電壓的DAC值嗎

ID:511461 · 發表于 2019-8-4 11:34

樓主，我用了你的程序，MCP4725_WriteData_Voltage（2000），用萬用表測得的電壓是1.61V，但是我把2000改為3724，測得的電壓還是1.61V，不知道哪里出問題了，樓主能指點一下嗎

ID:653629 · 發表于 2019-12-1 22:51

aaaaaa。發表于 2019-8-4 11:34
樓主，我用了你的程序，MCP4725_WriteData_Voltage（2000），用萬用表測得的電壓是1.61V，但是我把2000改為 ...

你的A0是接的地，而樓主的A0接的是高，地址不對。

ID:383537 · 發表于 2020-1-16 23:35

樓主，3v3供電的測試沒問題，用5v給MCP4725供電，用數字方式寫4095時得到的電壓只有2.7v

ID:738489 · 發表于 2020-5-6 15:46

太感謝了，已經做出來了

ID:859394 · 發表于 2020-12-18 08:05

張小帥1126 發表于 2020-11-7 22:06
我的調通了，地址是0xC0，
說來也不容易啊，賣家給的地址是 0x60 或0x61，怎么試驗都不行，
后來我自動累 ...

能分享一下您的程序嗎

ID:184706 · 發表于 2021-4-21 18:58

這個東西真是不錯，也很便宜

ID:858964 · 發表于 2021-4-28 17:03

張小帥1126 發表于 2020-11-7 22:06
我的調通了，地址是0xC0，
說來也不容易啊，賣家給的地址是 0x60 或0x61，怎么試驗都不行，
后來我自動累 ...

賣家給的地址 0x60 ，
0x60=0110 0000，
左移1位得1100 0000=0xCO

ID:805866 · 發表于 2021-6-26 17:10

感謝分享。補充STM32的DAC，非常實用

ID:953049 · 發表于 2021-7-14 15:30

有MSP的歷程嗎
