帶秒表功能的萬年歷PCB文件+單片機代碼+Proteus仿真

[復制鏈接]
ID:152252 發表于 2019-1-12 09:19 | 顯示全部樓層 |閱讀模式
有仿真有程序，需要的可以點擊下載哦

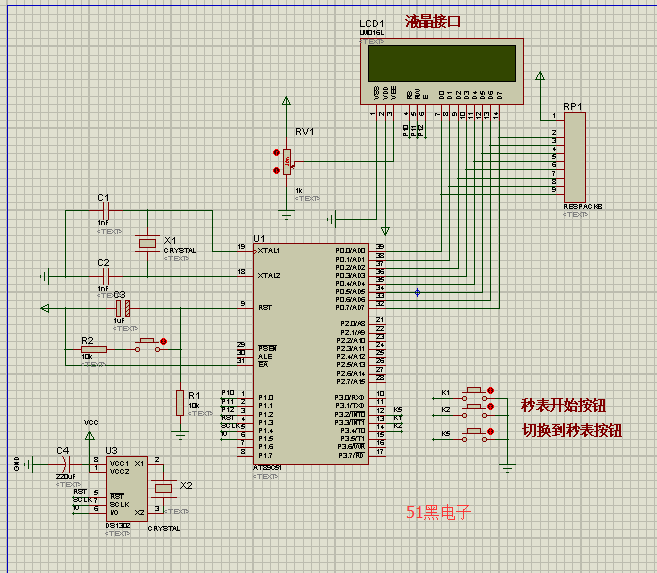

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

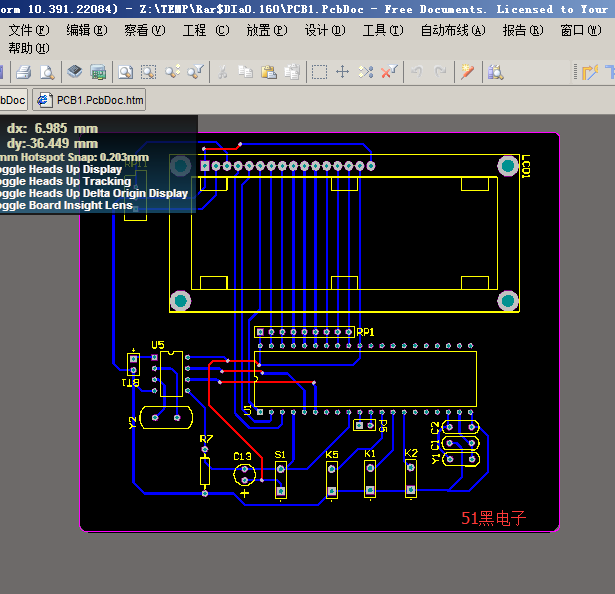

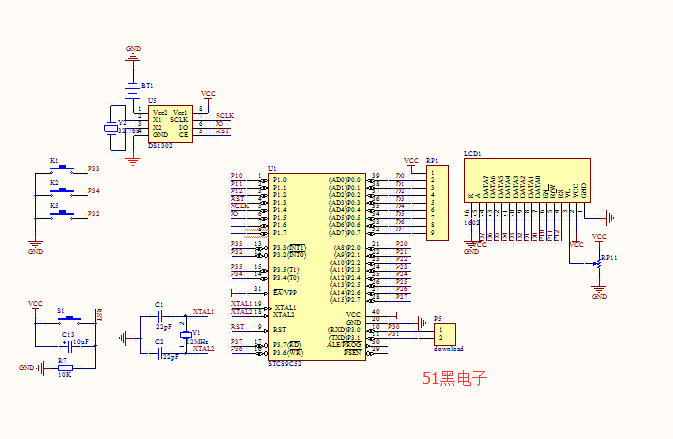

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
0.png 0.png

單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  3. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535
  4. #include "eeprom52.h"
  5. #include "nongli.h"
  6. #include "intrins.h"
  7. #include "keyscan.h"
  8. #include "ds1302.h"
  9. #include "lcd1602.h"
  10. #include "stop_watch.h"

  12. uchar flag_nl;        //農歷 陽歷顯示標志位
  13. uchar key_time,flag_value;      //用做連加的中間變量
  14. bit key_500ms  ;

  16. /*************時鐘顯示***************/
  17. void init_1602_ds1302()
  18. {
  19.         if(dis_mode == 0)
  20.         {
  21.                 write_sfm2_ds1302(1,2,shi);                   //顯示時
  22.                 write_sfm2_ds1302(1,5,fen);                   //顯示分
  23.                 write_sfm2_ds1302(1,8,miao);           //顯示秒
  24.                 write_week(2,12,week);
  25.           //write_sfm1(1,14,week);                           //顯示星期
  26.                 if(flag_nl == 0)  //顯示陽歷
  27.                 {
  28.                         write_sfm2_ds1302(2,2,nian);   //顯示年
  29.                         write_sfm2_ds1302(2,5,yue);           //顯示月
  30.                         write_sfm2_ds1302(2,8,ri);           //顯示日
  31.                 }
  32.                 else                          //顯示農歷
  33.                 {
  34.                         write_sfm2_ds1302(2,2,n_nian);        //顯示年
  35.                         write_sfm2_ds1302(2,5,n_yue);        //顯示月
  36.                         write_sfm2_ds1302(2,8,n_ri);        //顯示日
  37.
  38.                 }
  39.         }
  40.         if(dis_mode == 1)                                                //顯示秒表
  41.         {
  42.                  Stopwatch();
  43.         }
  44. }



  48. /*****************主函數********************/
  49. void main()
  50. {
  51.         delay_1ms(150);
  52.         P0 = P1 = P2 = P3 = 0xff;                //單片機IO口初始化為1
  53.         init_time0();                 //初始化定時器
  54.         init_ds1302();                 //ds1302初始化
  55.         init_1602();                 //lcd1602初始化
  56.         init_1602_dis_csf(); //lcd1602初始化顯示
  57.         while(1)
  58.         {
  59.                 key();                         //按鍵程序
  60.                 if(key_can < 10)
  61.                 {
  62.                         if(menu_1 == 0)
  63.                         {
  64.                                 if(key_can == 4)  //減鍵
  65.                                 {
  66.                                         if(dis_mode == 0)
  67.                                         {
  68.                                                 flag_nl = ~flag_nl;                  //切換農歷和陽歷的顯示標志位
  69.                                                 if(flag_nl == 0)
  70.                                                         write_string(2,0,"2019");
  71.                                                 else
  72.                                                         write_string(2,0,"N ");
  73.                                         }
  74.                                 }
  75.                         }
  76.                 }
  77.                 if(dis_mode == 0)
  78.                 {
  79.                         if(flag_200ms == 1)
  80.                         {
  81.                                 flag_200ms = 0;
  82.                                 if(menu_1 == 0)
  83.                                 {
  84.                                         read_time();                  //讀時間
  85.                                         init_1602_ds1302();   //顯示時鐘
  86.                                 }
  87.                         }
  88.                         delay_1ms(1);
  89.                 }
  90.                 if(dis_mode == 1)
  91.                 {
  92.                          init_1602_ds1302();   //顯示秒表
  93.                          if(menu_1 == 0)
  94.                                 {
  95.                                         if(key_can == 3)  //加鍵
  96.                                         {
  97.                                                 TR1 = ~TR1;
  98.                                         }
  99.                                 }
  100.                 }
  101.         }
  102. }

  104. /**************定時器0中斷程序*****************/
  105. void time0() interrupt 1
  106. {
  107.         static uchar value;
  108.         TH0 = 0X3C;
  109.         TL0 = 0XB0;           //50ms
  110.         value ++;
  111.         if((value % 2) == 0)         //100ms
  112.                 flag_100ms = 1;
  113.         if(value >= 6)                         //200ms
  114.         {
  115.                 value = 0;
  116.                 flag_200ms = 1;
  117.         }
  118. }
  119. /**************切換顯示控制中斷函數*****************/
  120. void xianshimoshi()interrupt 0
  121. {
  122.         clear_1602();
  123.         dis_mode++;
  124.         if(dis_mode != 1)init_1602_dis_csf();
  125.         if(dis_mode > 1)
  126.                 dis_mode = 0;
  127. }
復制代碼

所有資料51hei提供下載:
版本1.rar (388.45 KB, 下載次數: 74)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:775852 發表于 2020-6-11 09:40 | 顯示全部樓層
很好！
