請教89C2051單片機手動編程電路

ID:460466 · 發表于 2019-1-16 20:48

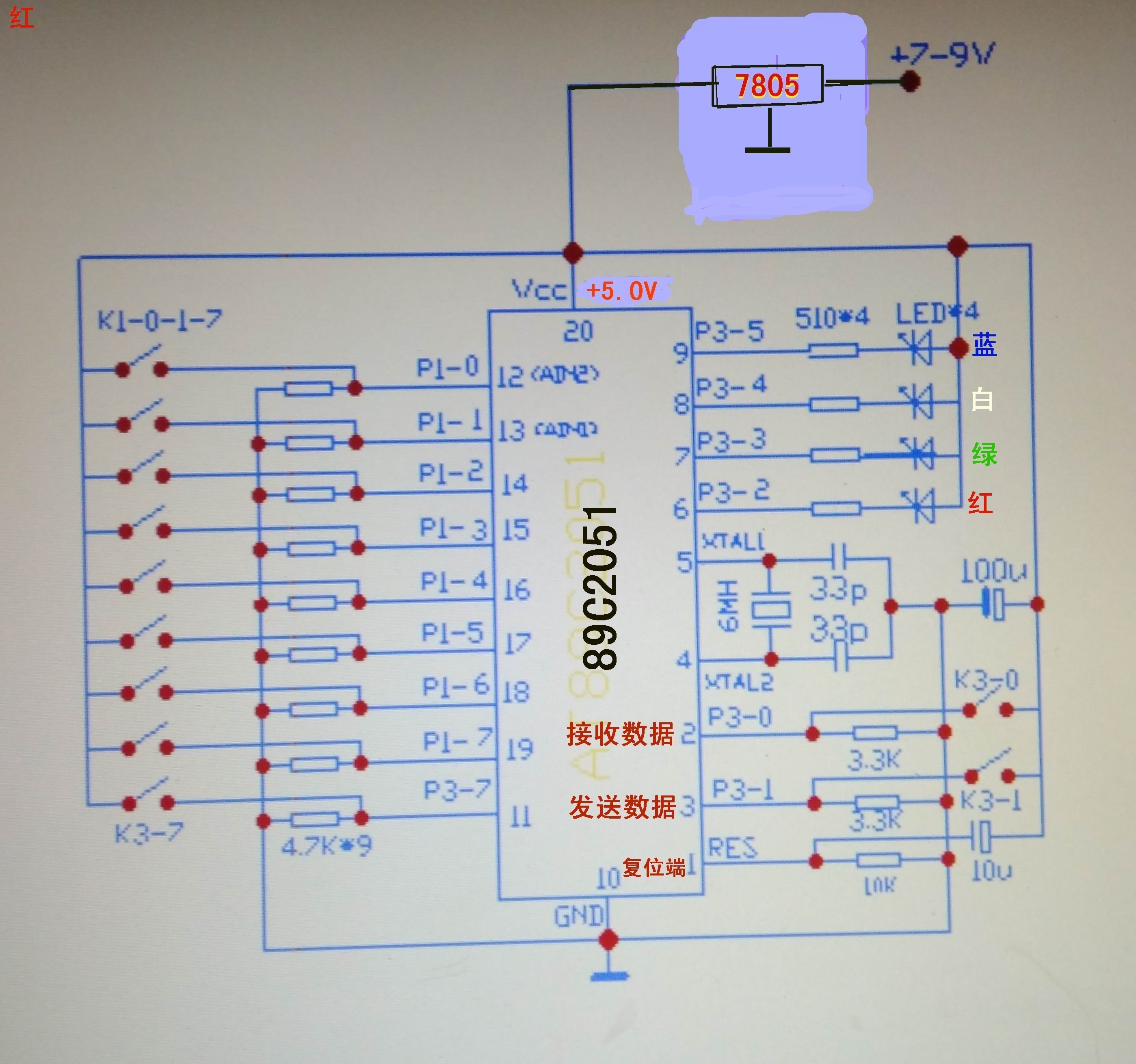

如圖，這個電路可以改變程序嗎？不清楚1腳（復位端）的+12V激活電壓是怎么回事？地址端怎樣顯示？盼高手解惑，至謝！

ID:123289 · 發表于 2019-1-17 16:25

老片子的FLASH寫入時，需要12V的電源才行，5V寫不進去。所以編程時要改用12V電源。
以前的編程器有此電壓自動轉換功能。

ID:466578 · 發表于 2019-1-17 16:49

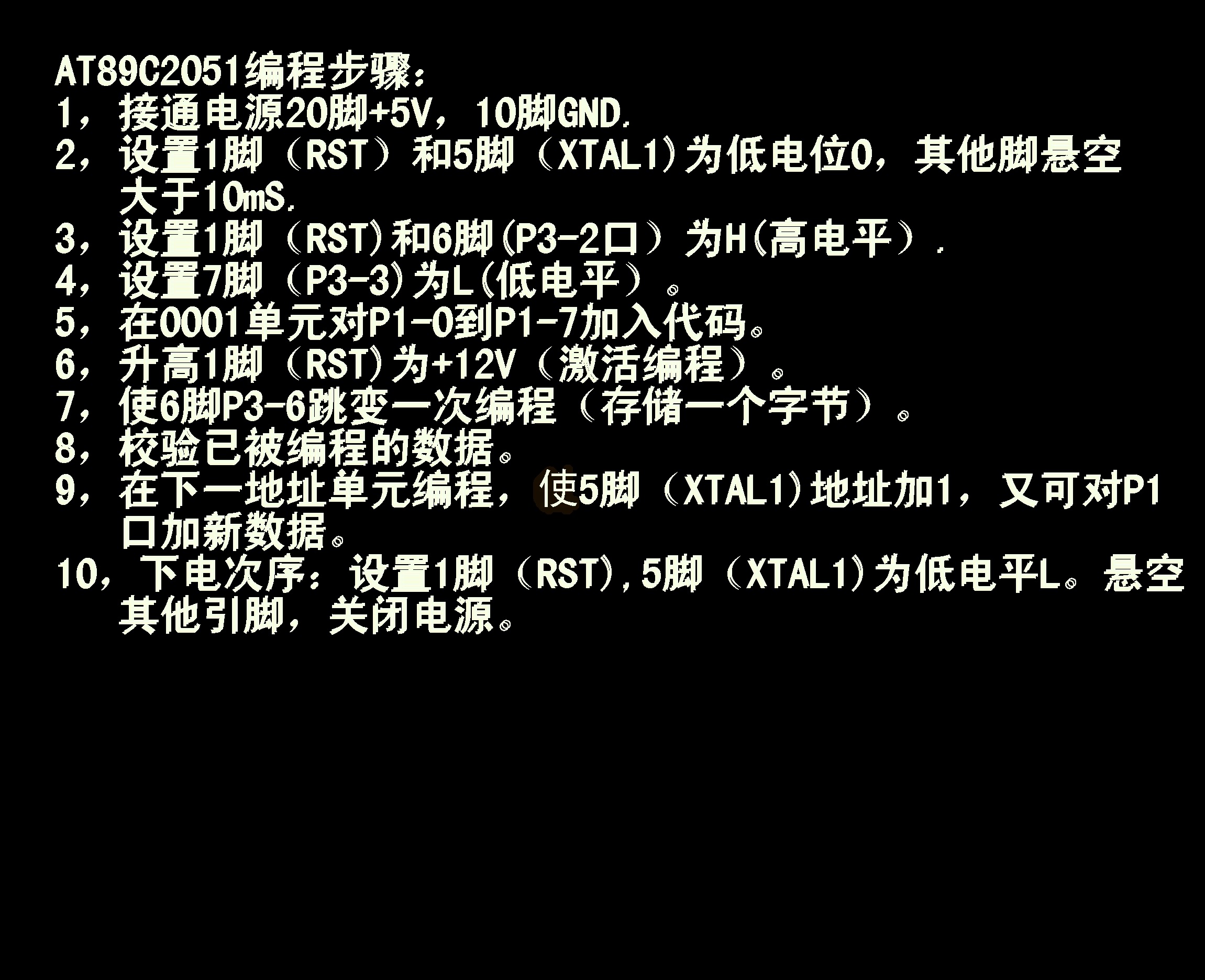

圖1描述的是 89c2051的程序編程(非在線編程)步驟
復位腳的12v=編程電壓VPP
P1口=編程數據IO
p3口=編程模式
至于這塊板的作用,呵呵,.........................

ID:155507 · 發表于 2019-1-17 21:47

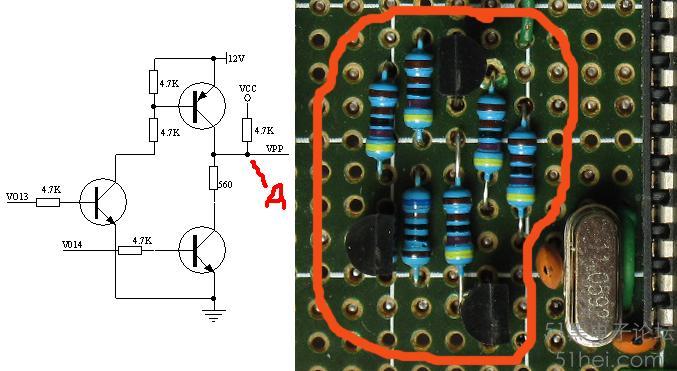

這部分是12V燒寫控制部分：電路和實物圖如下：

12V燒寫控制部分

這部分電路焊好后，接上第二部分調試正常的+12v和電源+5V。先測量電路上+12v接入點和電源電壓+5v是否正常確。再測量上圖的A點也應該是+5v。然后你把VO13用導線接+5V，那么A點是+9v－+11v就對了。好！斷開VO13，再將V014用導線接+5v，A點應該是接近0。這樣12V燒寫控制電路也調試正確了。

ID:460466 · 發表于 2019-1-18 09:05

本帖最后由海闊天空8 于 2019-1-18 21:11 編輯

angmall 發表于 2019-1-17 21:47
這部分是12V燒寫控制部分：電路和實物圖如下：

對謝多謝��！看來沒有12V是寫不進去的！

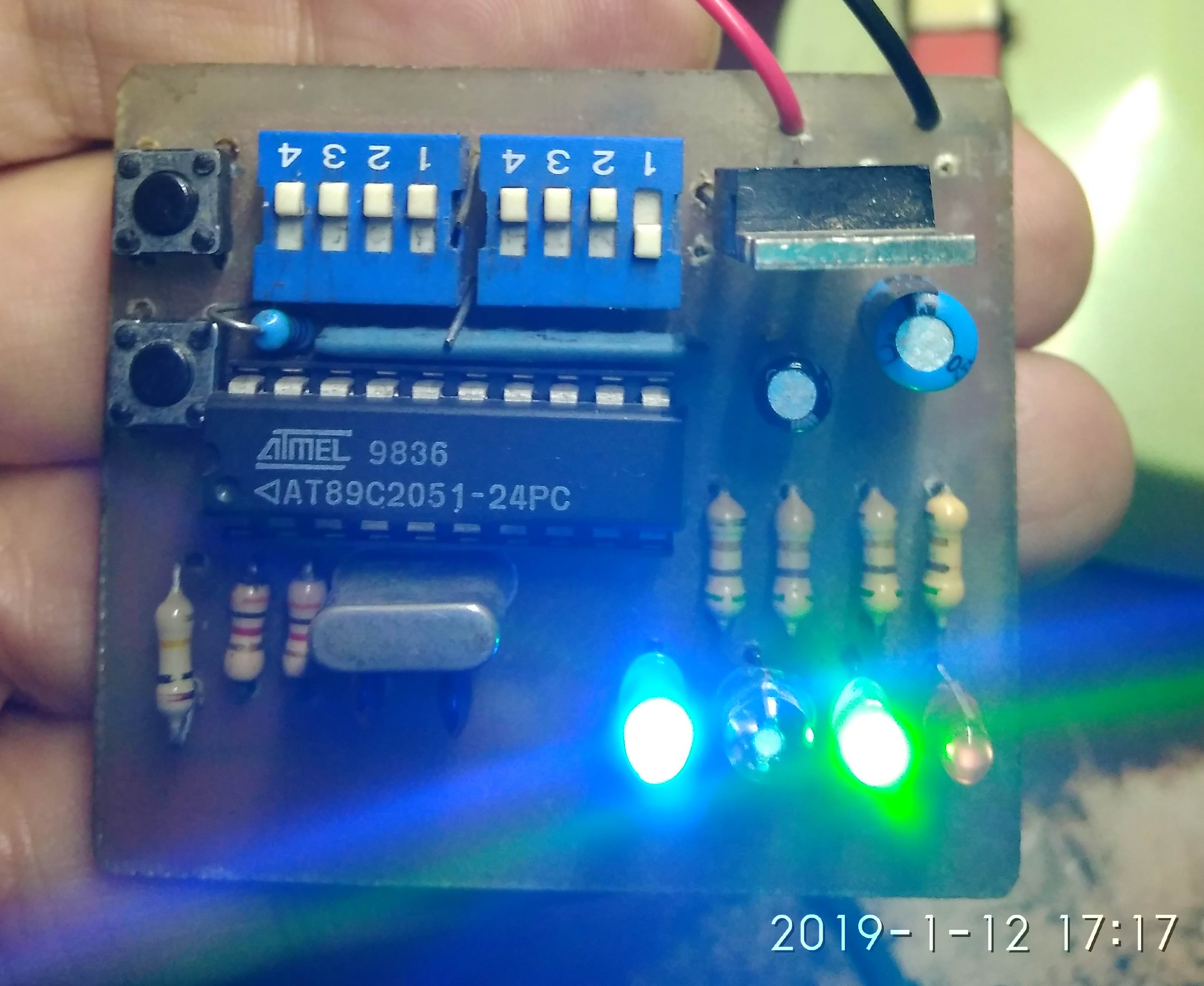

昨天我把89C2051可能搞壞了？P3，2-P3，4輸出LED沒接限流電阻，給電12V后7805很快發熱�。娏骺峙�150毫安以上吧？）再把89C2051接原電路板程序改變了（只有6腳8腳LED閃爍了）單片機是不是燒壞了？不好說，還有輸出端的電位呀？
謝謝你的關注��！把懸空的2腳（接收數據端）經10K接地置0電位后6-7-8-9腳LED又恢復10次閃爍動作，周期由原來的29秒縮短到21秒（原來晶體6MH換成8MH）。1腳復位端接+5V只對6-7-8-9腳呈高電位，對12-19腳不起作用，，，，
