51單片機軟件SPI初始化ILI9488-DPI模式程序與資料下載

  [復制鏈接]
跳轉到指定樓層
樓主
大家好，最近的項目用到ILI9488這個芯片的屏幕，用51單片機的IO口模擬SPI信號，發送初始化代碼

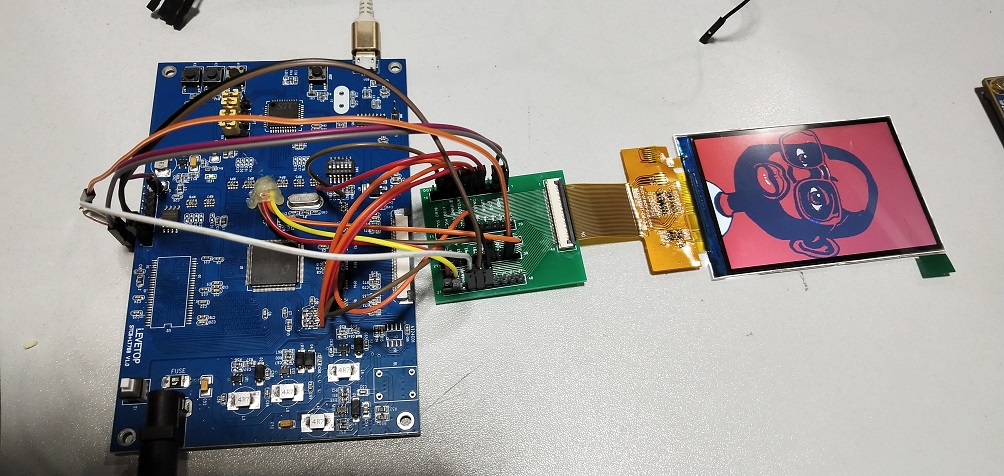

設置成DPI-18bitRGB模式。并用LT768芯片來顯示圖片。下面是程序和ILI9488資料分享：

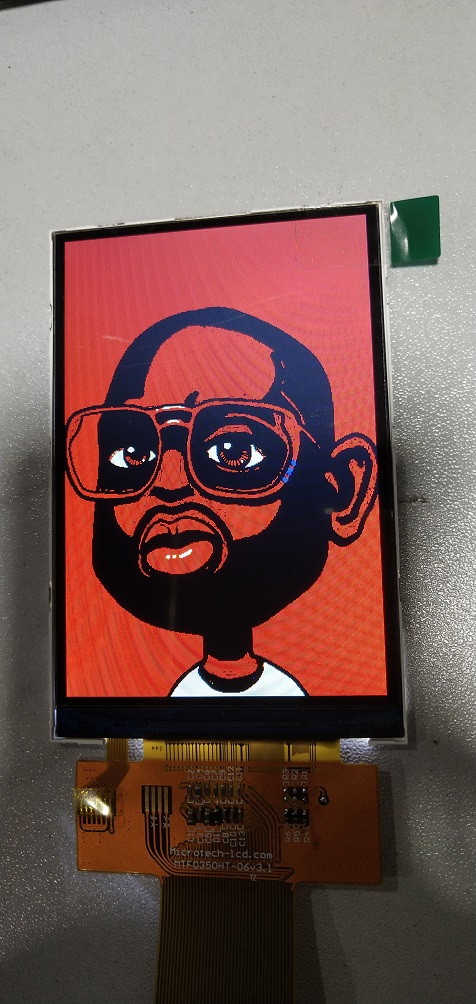

顯示圖片為18bitR6G6B6信號，由于便于測試，每種顏色的6根腳都接一起了，效果如下圖：

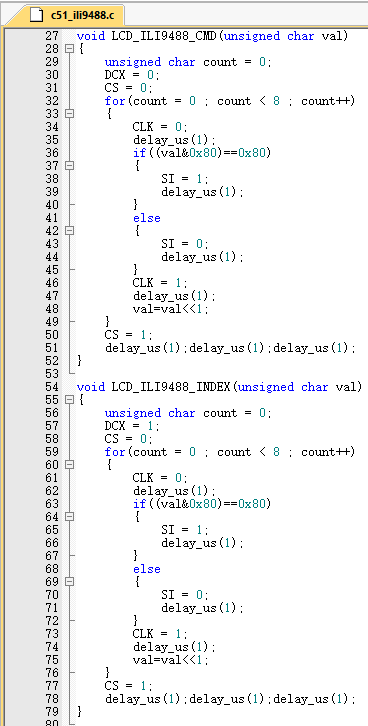

單片機驅動ILI9488源程序如下:
  1. #define CS        P13
  2. #define CLK        P14
  3. #define DCX        P15
  4. #define SI        P16
  5. #define LCD_nRESET P00

  7. void SPId_Init(void)
  8. {
  9.     P1M0 |= (1<<3);
  10.     P1M1 &= ~(1<<3);
  11.
  12.     P1M0 |= (1<<4);
  13.     P1M1 &= ~(1<<4);
  14.
  15.     P1M0 |= (1<<5);
  16.     P1M1 &= ~(1<<5);
  17.
  18.     P1M0 |= (1<<6);
  19.     P1M1 &= ~(1<<6);
  20.
  21.     CS = 1;
  22.     CLK = 1;
  23.     SI = 1;
  24.     DCX = 1;
  25. }

  27. void LCD_ILI9488_CMD(unsigned char val)
  28. {
  29.     unsigned char count = 0;
  30.     DCX = 0;
  31.     CS = 0;
  32.     for(count = 0 ; count < 8 ; count++)
  33.     {
  34.         CLK = 0;
  35.         delay_us(1);
  36.         if((val&0x80)==0x80)
  37.         {
  38.             SI = 1;
  39.             delay_us(1);
  40.         }
  41.         else
  42.         {
  43.             SI = 0;
  44.             delay_us(1);
  45.         }
  46.         CLK = 1;
  47.         delay_us(1);
  48.         val=val<<1;
  49.     }
  50.     CS = 1;
  51.     delay_us(1);delay_us(1);delay_us(1);
  52. }

  54. void LCD_ILI9488_INDEX(unsigned char val)
  55. {
  56.     unsigned char count = 0;
  57.     DCX = 1;
  58.     CS = 0;
  59.     for(count = 0 ; count < 8 ; count++)
  60.     {
  61.         CLK = 0;
  62.         delay_us(1);
  63.         if((val&0x80)==0x80)
  64.         {
  65.             SI = 1;
  66.             delay_us(1);
  67.         }
  68.         else
  69.         {
  70.             SI = 0;
  71.             delay_us(1);
  72.         }
  73.         CLK = 1;
  74.         delay_us(1);
  75.         val=val<<1;
  76.     }
  77.     CS = 1;
  78.     delay_us(1);delay_us(1);delay_us(1);
  79. }

  81. void LCD_Init(void)
  82. {
  83.     LCD_nRESET = 1;
  84.     delay_ms(1);
  85.     LCD_nRESET = 0;
  86.     delay_ms(10);
  87.     LCD_nRESET = 1;
  88.     delay_ms(120);

  90.     LCD_ILI9488_CMD(0xE0);
  91.     LCD_ILI9488_INDEX(0x00);
  92.     LCD_ILI9488_INDEX(0x07);
  93.     LCD_ILI9488_INDEX(0x0f);
  94.     LCD_ILI9488_INDEX(0x07);
  95.     LCD_ILI9488_INDEX(0x15);
  96.     LCD_ILI9488_INDEX(0x09);
  97.     LCD_ILI9488_INDEX(0x3c);
  98.     LCD_ILI9488_INDEX(0x99);
  99.     LCD_ILI9488_INDEX(0x4b);
  100.     LCD_ILI9488_INDEX(0x09);
  101.     LCD_ILI9488_INDEX(0x10);
  102.     LCD_ILI9488_INDEX(0x0d);
  103.     LCD_ILI9488_INDEX(0x1c);
  104.     LCD_ILI9488_INDEX(0x1e);
  105.     LCD_ILI9488_INDEX(0x0f);
  106.
  107.     LCD_ILI9488_CMD(0xE1);
  108.     LCD_ILI9488_INDEX(0x00);
  109.     LCD_ILI9488_INDEX(0x20);
  110.     LCD_ILI9488_INDEX(0x23);
  111.     LCD_ILI9488_INDEX(0x02);
  112.     LCD_ILI9488_INDEX(0x0f);
  113.     LCD_ILI9488_INDEX(0x06);
  114.     LCD_ILI9488_INDEX(0x34);
  115.     LCD_ILI9488_INDEX(0x45);
  116.     LCD_ILI9488_INDEX(0x43);
  117.     LCD_ILI9488_INDEX(0x04);
  118.     LCD_ILI9488_INDEX(0x0a);
  119.     LCD_ILI9488_INDEX(0x08);
  120.     LCD_ILI9488_INDEX(0x30);
  121.     LCD_ILI9488_INDEX(0x37);
  122.     LCD_ILI9488_INDEX(0x0f);

  124.     LCD_ILI9488_CMD(0xC0);
  125.     LCD_ILI9488_INDEX(0x10);
  126.     LCD_ILI9488_INDEX(0x10);
  127.
  128.     LCD_ILI9488_CMD(0xC1);
  129.     LCD_ILI9488_INDEX(0x41);

  131.     LCD_ILI9488_CMD(0xC5);
  132.     LCD_ILI9488_INDEX(0x00);
  133.     LCD_ILI9488_INDEX(0x20);
  134.     LCD_ILI9488_INDEX(0xd0);

  136.     LCD_ILI9488_CMD(0x36);
  137.     LCD_ILI9488_INDEX(0x48);

  139.     LCD_ILI9488_CMD(0x3A); //Interface Mode Control
  140.     LCD_ILI9488_INDEX(0x60);


  143.     LCD_ILI9488_CMD(0XB0);  //Interface Mode Control
  144.     LCD_ILI9488_INDEX(0x08);
  145.     LCD_ILI9488_CMD(0xB1);   //Frame rate 60HZ
  146.     LCD_ILI9488_INDEX(0xA0);
  147.     LCD_ILI9488_INDEX(0x11);
  148.     LCD_ILI9488_CMD(0xB4);
  149.     LCD_ILI9488_INDEX(0x02);
  150.     LCD_ILI9488_CMD(0xB6); //RGB/MCU Interface Control
  151.     LCD_ILI9488_INDEX(0x30);
  152.     LCD_ILI9488_INDEX(0x02);

  154.     LCD_ILI9488_CMD(0XBE);
  155.     LCD_ILI9488_INDEX(0x00);
  156.     LCD_ILI9488_INDEX(0x04);

  158.     LCD_ILI9488_CMD(0xE9);
  159.     LCD_ILI9488_INDEX(0x00);
  160.
  161.     LCD_ILI9488_CMD(0XF7);
  162.     LCD_ILI9488_INDEX(0xA9);
  163.     LCD_ILI9488_INDEX(0x51);
  164.     LCD_ILI9488_INDEX(0x2C);
  165.     LCD_ILI9488_INDEX(0x82);

  167.     LCD_ILI9488_CMD(0x11);
  168.     delay_ms(120);
  169.     LCD_ILI9488_CMD(0x29);
  170. }


復制代碼
