51單片機最小系統板PCB工程文件下載

ID:108774 · 發表于 2019-2-15 16:58

這樣的帖子在網絡上應該有很多了，但自己覺得還不夠小，使用起來不夠方便。所以自己就DIY了一款自己滿意的最小系統板，現在分享給大家。

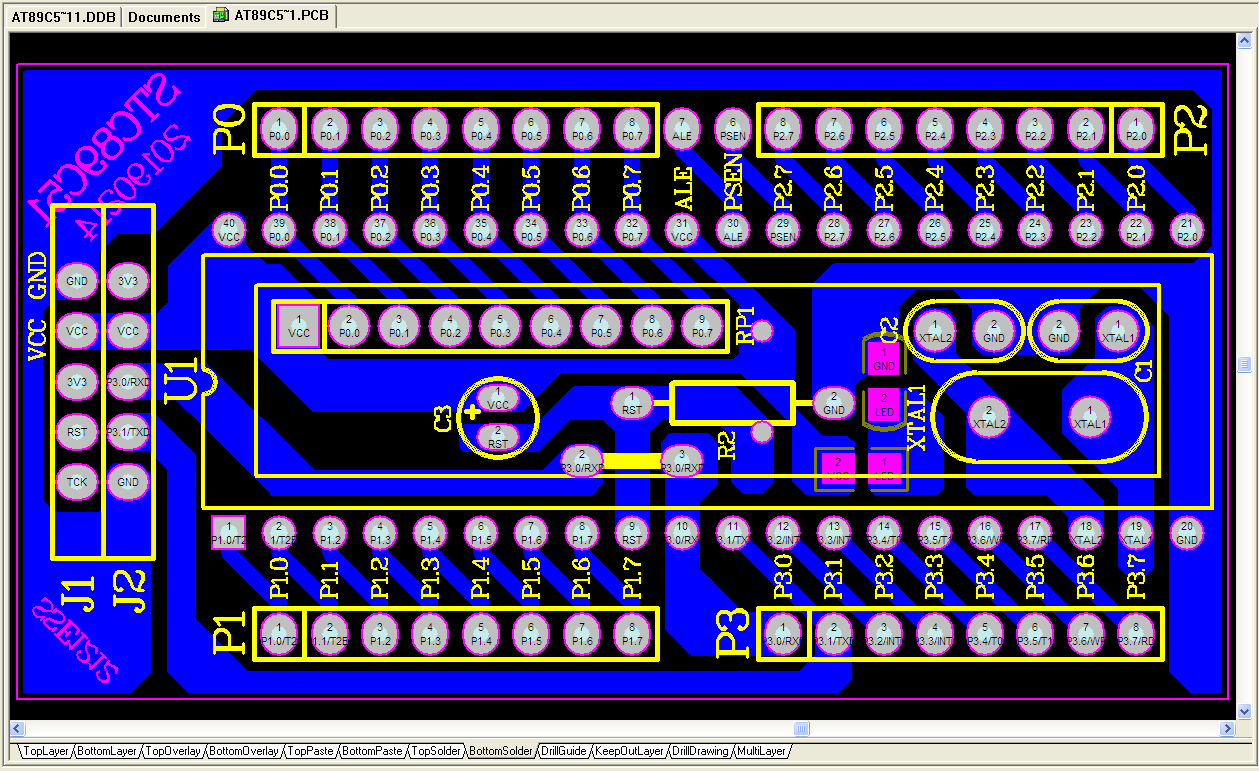

PCB圖如下，喜歡的可以下載后自己做板：

因?yàn)榇驑拥陌遄舆€沒有拿到，后續再補發實物圖片！
這板最大的特點在于，所有的引腳插針孔位的間距均為2.54mm，方便后續用“萬用板”（洞洞板）拓展硬件電路。

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

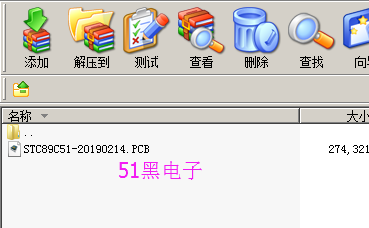

全部資料51hei下載地址：

STC89C51-20190214.zip (47 KB, 下載次數: 94)

ID:492625 · 發表于 2019-3-17 16:31

好資料，51黑有你更精彩!!!

ID:425494 · 發表于 2021-4-4 19:09

帶上開關能更好
