終于調通了，在網上找了很多資料，感覺他們的配置也都沒什么問題，但是就是我這里行不通，在此發個帖記錄一下。

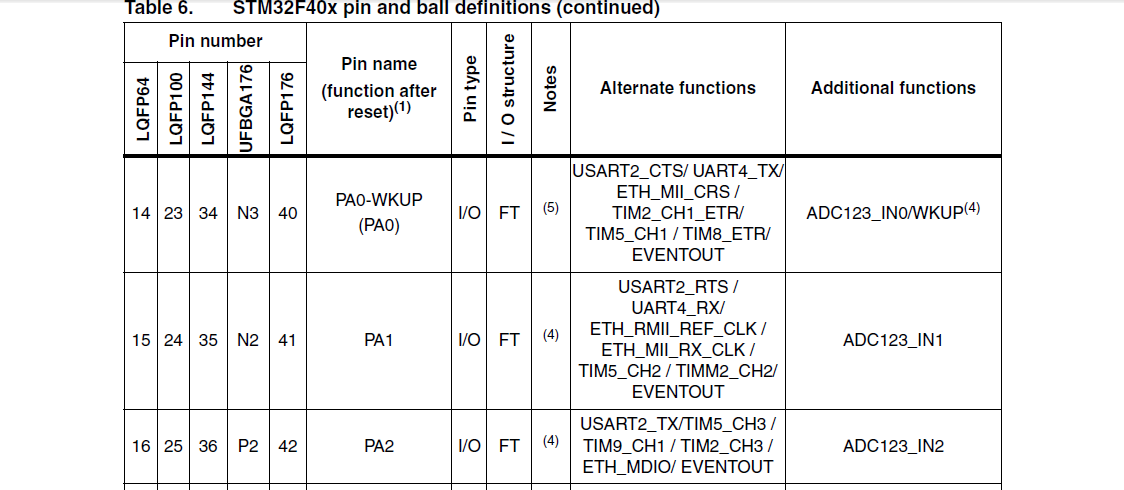

1、首先是用的引腳PA0 PA1 PA2
這三個引腳分別是 ADC1 、ADC2 、 ADC3的通道0 、通道1、通道2 ； 我用的是ADC1的通道0 ， 1 ， 2 。

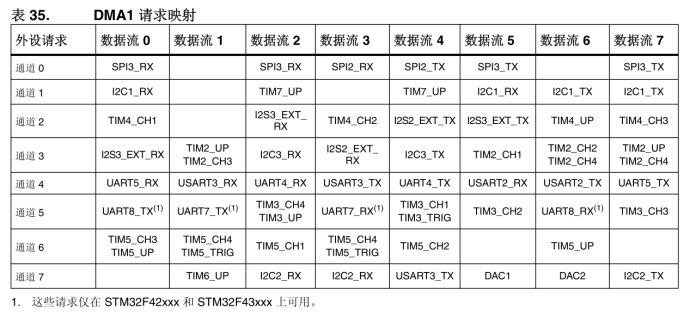

2、要知道DMA請求的映射通道，在網上找的表如下：
它下面說的是STM32F42和STM32F43上可用，但是我用的F405也能用，我沒有找到F405的，所以直接調試的，映射通道是對的。

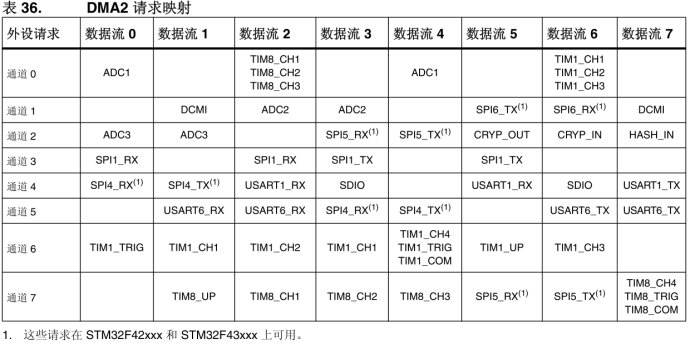

從上面的表可以看出ADC1的DMA請求通道是在DMA2的通道0 (第二張表)，然后數據流是0和4都可以用，我這里是用的數據流0。
3、這里第三點補充一下：
3.1、就是STM32F4的ADC函數庫里面沒有要校準ADC的函數，然后上網查了一下說是F4不用校準；
3.2、因?yàn)镕1系列的需要校準，就有人說F4DMA傳輸?shù)臄?shù)據不對的話有可能是沒有校準，或者說是在ADC沒開啟（或開啟校準）前打開（使能）了DMA導致數據不準，但是這一點最好是先初始化好ADC然后再初始化DMA;
3.3、如果要知道DMA傳輸?shù)臄?shù)據準不準，最好先仿真看看ADC1->DR寄存器里面的數據，是不是ADC引腳接3.3V就是4095，接0V就是0,，如果是正確的，那就不要懷疑ADC的問題，那肯定是傳輸?shù)膯栴}。
3.3.1、傳輸?shù)膯栴}：1、我就遇到了，是傳輸時的數據我定義的數組是u32 然后ADC->DR也是32位的寄存器，那我設置傳輸?shù)臄?shù)據位數設置為：
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;//外設數據長度：16位
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//存儲器數據長度：16位
這樣子數據就不對，長度不一樣，數據會錯位的，要設置為：
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;//外設數據長度：32位
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;//存儲器數據長度：32位
4、說一下如何調試吧，也給自己提個醒，不要老是東改西改，瞎改亂改：
4.1：先調試單獨的功能，復制出項目，在這里其他的功能統統屏蔽掉，把串口和LED留下，方便調試用，然后下載運行是否正常。
4.2：加需要調試功能的例程，一步一步加進去，修改，然后仿真，仿真看寄存器是否配置成功，時鐘是否開啟，數據寄存器是否有數據。
4.3：多看網上相關的程序，看看配置是否一樣，每一步都要搞清楚自己在配置什么，調試什么，達到什么樣的效果，說的有點多了，主要是
自己看的時候提醒自己，哈哈哈哈哈哈哈~~~~~~~~~~~~~~~~~。上程序。
//******************************************************************************************************************
void Adc_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
ADC_CommonInitTypeDef ADC_CommonInitStructure;
ADC_InitTypeDef ADC_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2,ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;
GPIO_Init(GPIOA, &GPIO_InitStructure);
RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,ENABLE);
RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,DISABLE);
ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;// ADC_DualMode_RegSimult;
ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_20Cycles;
ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_1;
ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;
ADC_CommonInit(&ADC_CommonInitStructure);
ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;
ADC_InitStructure.ADC_ScanConvMode = ENABLE;
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
ADC_InitStructure.ADC_NbrOfConversion = 3;
ADC_Init(ADC1, &ADC_InitStructure);
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_480Cycles )
ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_480Cycles )
ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_480Cycles );
ADC_DMARequestAfterLastTransferCmd(ADC1,ENABLE)
ADC_Cmd(ADC1, ENABLE);
ADC_SoftwareStartConv(ADC1);
}
//**********************************************************************************************************************
void MYDMA_Config(DMA_Stream_TypeDef *DMA_Streamx,u32 chx,u32 par,u32 mar,u16 ndtr)
{
DMA_InitTypeDef DMA_InitStructure;
if((u32)DMA_Streamx>(u32)DMA2)
{
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2,ENABLE);
}else
{
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1,ENABLE);
}
DMA_DeInit(DMA_Streamx);
while (DMA_GetCmdStatus(DMA_Streamx) != DISABLE){}
DMA_InitStructure.DMA_Channel = chx;
DMA_InitStructure.DMA_PeripheralBaseAddr = par;
DMA_InitStructure.DMA_Memory0BaseAddr = mar;
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;
DMA_InitStructure.DMA_BufferSize = ndtr;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
DMA_InitStructure.DMA_Priority = DMA_Priority_High;
DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;
DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
DMA_Init(DMA_Streamx, &DMA_InitStructure);
ADC_DMARequestAfterLastTransferCmd(ADC1,ENABLE);
}
//*****Peter**廣東**東莞**2019/2/22*********************************************************************************
全部資料51hei下載地址：
test04.7z
(297.04 KB, 下載次數: 64)
2019-2-22 16:51 上傳
點擊文件名下載附件
ADC1多通道DMA
|
