74hc573一個管腳接5個LED燈珠怎么連接?

ID:475188 · 發表于 2019-2-23 18:30

求各位大神指點一下，573一個管腳接5個LED燈珠得怎么連接，非常感謝

ID:213173 · 發表于 2019-2-24 08:45

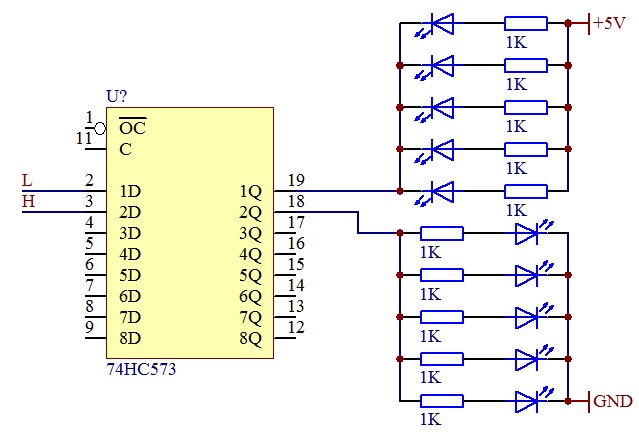

74HC573一個輸出端口驅動5個LED接法，分高/低電平。


ID:123289 · 發表于 2019-2-25 08:25

你先計算一下燈珠，再查一下573的極限輸出電流，就有答案了。

ID:7485 · 發表于 2019-2-25 09:55

可以通過計算，或?qū)嶒�，LED2個串聯，不用限流電阻。

ID:158375 · 發表于 2019-2-25 11:16

不同顏色的LED燈開啟電壓是不同的，如紅色約2.0V~2.4V，綠色約3.0V~3.4V，綠色的LED要2串聯，不能開啟的或亮度很暗。
在一個，74HC573的電流太小，建議加一級三極管驅動。
