樸生電子51單片機學習之一文搞定74HC595串行驅動芯片

ID:83230 · 發表于 2019-3-6 12:39

近來看到很多新人在學習51單片機的時候，對74HC595這款芯片特別的困惑，或者換句話說，本來大家用STC89C52這個款老的掉了八次牙的芯片，驅動一個數碼管，或者驅動八個LED燈，完美的事情，結果發現很多開發板上面加了74HC595來驅動八個燈或者數碼管,從而就導致初學者很郁悶了？不禁想問，74HC595這究竟是個什么東西，怎么搞得我連好好的八個LED燈都不會點了呢？

那么，接下來我們就馬上給大家介紹一下這款使初學者郁悶的74HC595芯片吧。我們驅動8位LED燈來給大家介紹一下74HC595的使用方法。

1. LED作為所有單片機學習中需要完成的第一個基本功能，在MCU學習中有古老

的神燈之稱。相信大家在學習單片機時，見得最多的也是最簡單的下面這樣的LED燈電路了。像圖中這樣，不僅電路簡單，而且他的操作也很簡單，八個LED對應的IO口給相應的電平，對應的LED既可以亮或者滅。

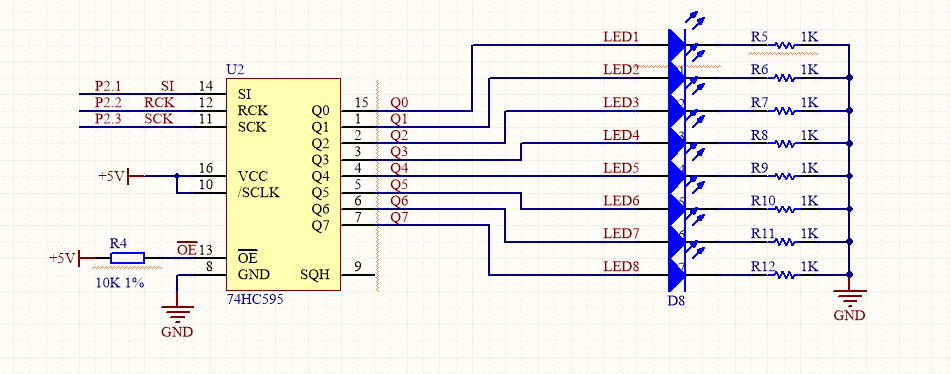

但也并不見得都是這樣簡單的LED電路。有的電路會使用74HC595芯片來驅8個LED或者驅動數碼管的八位段碼。如下圖所示

像上圖這樣，然后你突然發現自己不會點燈了。

為什么簡單的電路要做的復雜呢？原因顯而易見，就是之前的八個LED燈需要用八個IO口，現在只需要三個IO口就可驅動八個LED燈。

2. 我們來簡單的介紹一下74CH595，并且來成功的使用它驅動八個LED燈。

74HC595是一款8位的串行輸入，并行輸出的芯片。如上圖所示，

SI腳是它的串行數據輸入端；

Q0—Q7是八位并行數據輸出端；

SCK，串行輸入數據移位時鐘，即一個SCK的上升沿SI的數據就向芯片里面移動一位；

RCK，并行數據輸出時鐘。即RCK的上升沿芯片里面的八位并行數據就輸出到Q0—Q7上；

OE是芯片的輸出使能腳，即低電平的時候Q0—Q7才能輸出數據；

SQH是串行輸出腳，即SI向芯片里面移動八位之后再移動第九位數據就會從SQH溢出來。

我們現在要實現的其實就是在SCK RCK的作用下，將SI的八位數據一位一位的移入74HC595里面并且并行的呈現在Q0—Q7上面。

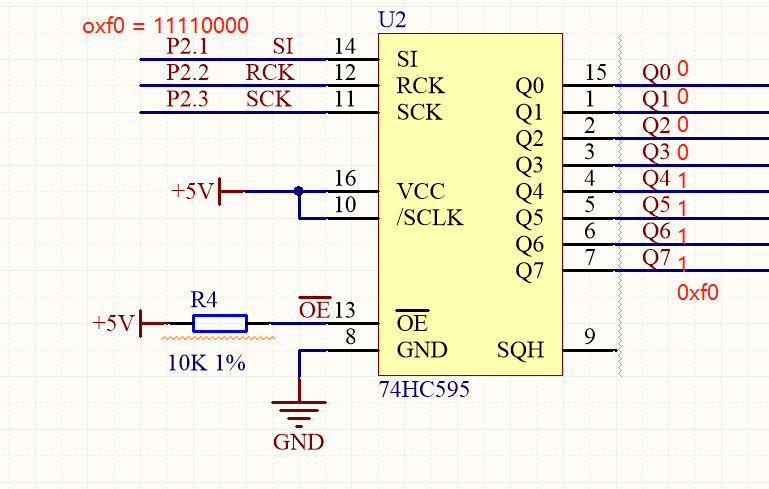

如圖所示，咱們需要實現的功能就是將SI上的八位串行數據，在SCK,RCK的作用下并行的呈現在Q0—Q7上。

3. 我們前面說了 SCK的每來一個上升沿，SI的數據就向74HC595里面移動一位。

RCK的上升沿，就使得移入74HC595芯片的數據并行的展現在Q0—Q7上。

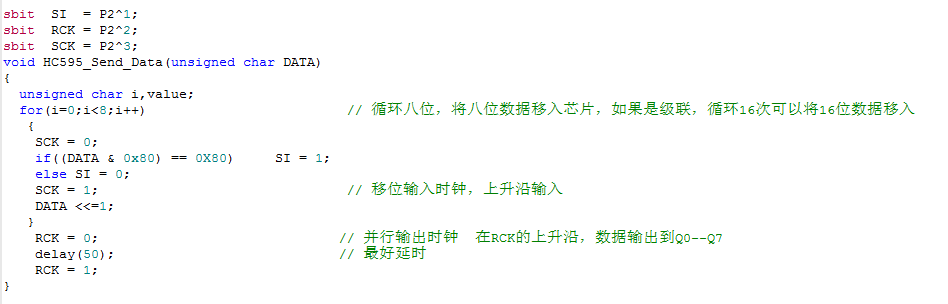

在這個前提下，我們來擼一波代碼。

4. 在我們的文章中，講了74HC595來驅動八個LED燈，很多電路里面是使用

74HC595來驅動數碼管的八位段碼的。其實數碼管的八個段，就是八個LED燈，所以到此你需要學會的就是已經可以隨心所欲的使用74HC595了。如果你還沒明白，那么說明你可能已經比他人落后一步了，需要好好加油努力。

5. 看到這里，我想大家基本都明白了74HC595是一個什么樣子的芯片了，而且對

它的使用應該也開始得心應手了吧。

如上所示，結合代碼和所講的內容，趕緊來親自嘗試一下吧。

更多學習資料歡迎加入樸生電子51技術交流群515282844(注明來自51黑論壇)
