基于MicroPython的籃球計時計分器模型的設計與實現

ID:130183 · 發表于 2019-3-12 15:48

前言

我們身邊有不少人都喜歡看籃球比賽或者經常打籃球。說起籃球，肯定要提到NBA（美國職業籃球聯賽），現在也正是NBA 18-19賽季常規賽的時候。最近3月5日，韋少22分幫助雷霆終結了四連敗，哈登42分帶領火箭取得五連勝，估計今年的常規賽MVP非哈登莫屬了。當然，每個人心中都會有一個超級巨星，或喬丹、或科比、或艾費森（小編喜歡庫里），可不管是誰，他們都會讓我們更熱愛籃球！

言歸正傳，今天呢，帶大家做一個在NBA賽場上至關重要的設備，那就是籃球計時計分器。
完整源代碼及文檔可關注“MicroPython玩家匯”公眾號獲��；

系統主要的技術特點：

顯示系統：采用LCD12864顯示屏，顯示當前的比賽節數、本節剩余時間、24秒計時時間，以及兩隊的得數情況。

控制系統：采用4x4矩陣鍵盤，制定不同按鍵的功能。分別有開始/暫停比賽，24秒回表，得分自加等功能。

所需器件

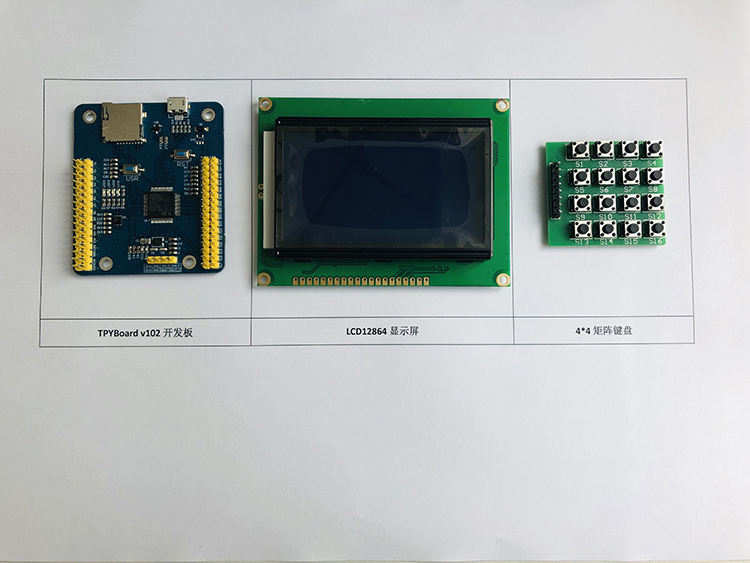

實物圖：（部分主要器件）

程序設計

（1）初始化液晶屏和矩陣鍵盤設備，顯示默認時間值等；
（2）S1按鍵啟動定時器，開始倒計時；
（3）S2按鍵關閉定時器，暫停倒計時；
（4）S3按鍵控制24秒計時時間復位重置；
（5）當按下S5~S7按鍵時，分別為A隊自加1~3分；
（6）當按下S9~S11按鍵時，分別為B隊自加1~3分；
（7）當每節時間到時，計時自動停止，按下S1將啟動下一節計時。

實物連接

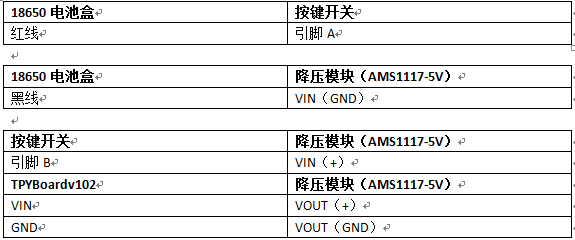

先連接電源部分。電源部分主要涉及到降壓模塊和按鍵開關。先用萬用表，找出按鍵開關中哪兩個引腳是按下導通，彈起不導通的。這里，我們假設為引腳A和引腳B。

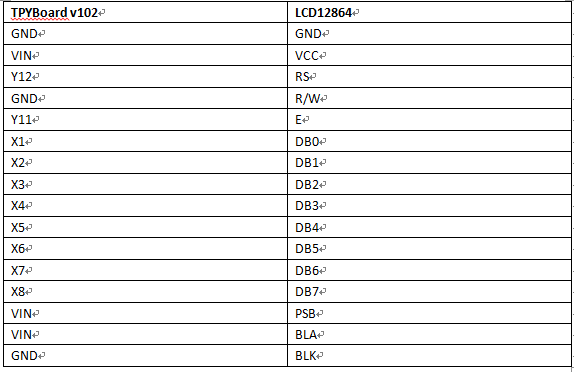

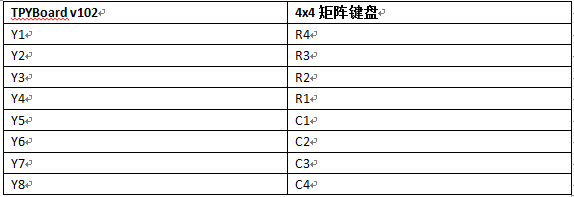

接下來，我們做開發板與顯示屏、矩陣鍵盤、蜂鳴器之間的連線。

程序調試

接線完畢后，就要將最重要的程序放到開發板上。首先，通過USB數據線將開發板接入電腦，電腦上會出現一個類似U盤的可移動設備，名稱為【TPYBFLASH】，把程序拷貝到里面即可。

注意：操作開發板磁盤時，板載的紅色LED會亮，說明開發板正在保存操作，需等待紅燈熄滅再進行其他操作。

演示效果

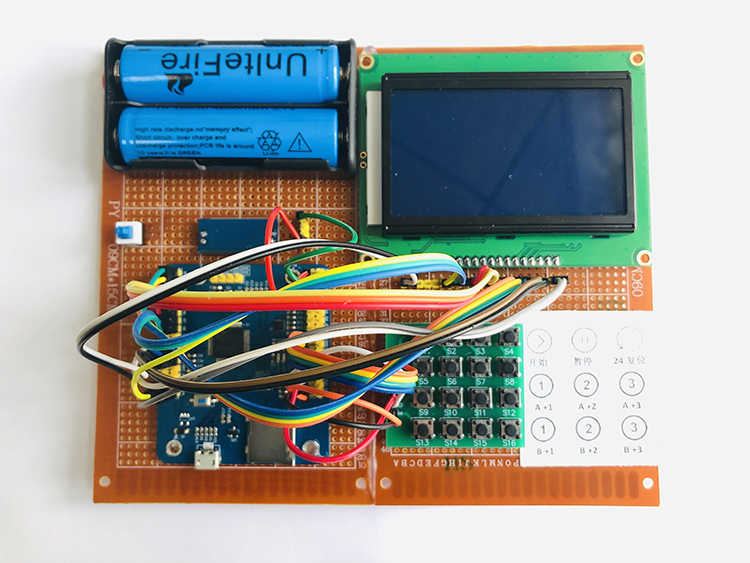

程序調試完，拔掉USB數據線。放入18650電池，按下按鍵開關即可。

當前實驗中采用的12864只有單一的顏色，大家可以選取多彩的LED顯示屏，不同的區域用不用的顏色表示，豈不比我這個更加的高大上。
