求代碼 單片機控制MMC存儲卡讀寫測試源程序+Proteus仿真文件

[復制鏈接]
ID:430780 發表于 2019-3-13 19:23 | 顯示全部樓層 |閱讀模式
K1:從開始位置開始寫入0x00-0xFF, 0x00-0xFF(512字節)
K2:從第512字節位置開始寫入512個隨機字節
K3:讀取前512個字節并顯示
K4:讀取后512個字節并顯示
操作過程中可嘗試"熱插撥"MMC卡,觀察運行效果

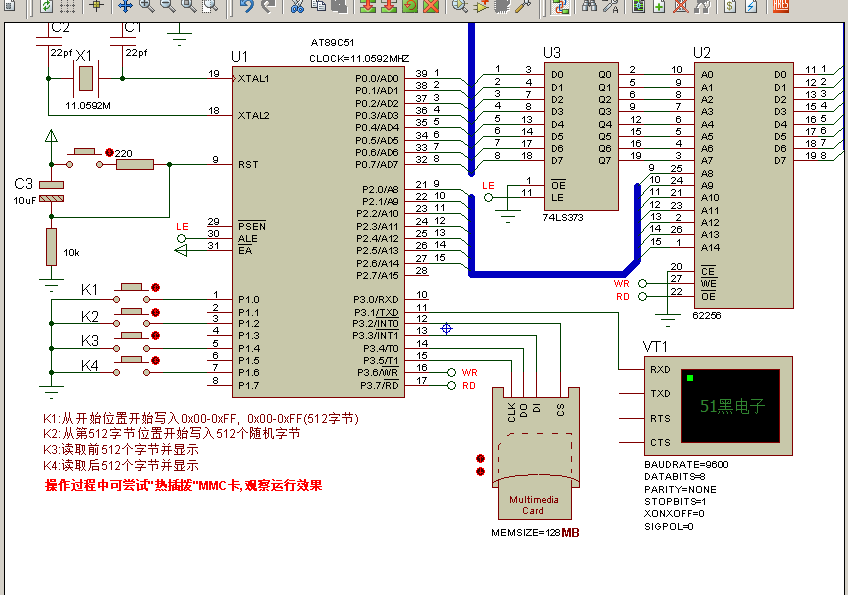

MMC存儲卡仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.png

單片機控制MMC存儲卡源程序如下:
  1. //-----------------------------------------------------------------
  2. // 名稱: MMC卡塊讀寫程序
  3. //-----------------------------------------------------------------
  4. #include <reg51.h>
  5. #include <intrins.h>
  6. #include <stdio.h>
  7. #include <stdlib.h>
  8. #include <math.h>
  9. #include <absacc.h>
  10. #define INT8U  unsigned char
  11. #define INT16U unsigned int
  12. #define INT32U unsigned long
  13. //SPI接口存儲器引腳定義
  14. sbit CS  = P3^2;                                //片選
  15. sbit DI  = P3^3;                                //串行數據輸入
  16. sbit DO  = P3^4;                                //串行數據輸出
  17. sbit CLK = P3^5;                                //串行時鐘控制腳
  18. //MMC卡使能與禁止操作
  19. #define MMC_CS_EN() CS = 0
  20. #define MMC_CS_DI() CS = 1
  21. //MMC卡操作命令幀(6字節,48位)
  22. INT8U cmd[6] = { 0x00,0x00,0x00,0x00,0x00,0x00 };
  23. extern void delay_ms(INT16U);
  24. //塊字節讀寫緩沖
  25. #define Block_Date &XBYTE[0x0000]
  26. #define delay_10us() {_nop_();_nop_();_nop_();_nop_();_nop_();\
  27.                                                 _nop_();_nop_();_nop_();_nop_();_nop_();}
  28. //-----------------------------------------------------------------
  29. // 打開SPI
  30. //-----------------------------------------------------------------
  31. void OpenSPI() { CS = 1; CLK = 0; }
  32. //-----------------------------------------------------------------
  33. // 從當前地址讀取一字節數據
  34. //-----------------------------------------------------------------
  35. INT8U getcSPI()
  36. {


  39. }

  41. //-----------------------------------------------------------------
  42. // 向當前地址寫入一字節數據
  43. //-----------------------------------------------------------------
  44. void putcSPI(INT8U dat)
  45. {


  48. }

  50. //-----------------------------------------------------------------
  51. // MMC命令幀清0
  52. //-----------------------------------------------------------------
  53. void clear_cmd_frame()
  54. {


  57. }

  59. //-----------------------------------------------------------------
  60. // 寫MMC命令
  61. //-----------------------------------------------------------------
  62. INT8U MMC_Write_Command(INT8U *cmd_frame)
  63. {


  66. }

  68. //-----------------------------------------------------------------
  69. // MMC初始化
  70. //-----------------------------------------------------------------
  71. INT8U MMC_Initialise()
  72. {


  75. }

  77. //-----------------------------------------------------------------
  78. // 從指定的塊地址讀取單個塊字節數據
  79. //-----------------------------------------------------------------
  80. INT8U MMC_Read_Block(INT32U address)
  81. {
  82.         INT16U i;
  83.         clear_cmd_frame();                                                //命令幀清0
  84.         cmd[0] = 0x51;                                                        //設置CMD17(0x51....0xFF)(讀單個塊)
  85.         cmd[5] = 0xFF;
  86.         address = address<<9;                                        //地址<<9位,取512的整數倍
  87.         cmd[1]  = address>>24;                                        //將address分解到
  88.         cmd[2]  = address>>16;                                        //四字節的命令幀參數中
  89.         cmd[3]  = address>>8;
  90.         cmd[4]  = address>>0;
  91.         if(MMC_Write_Command(cmd) != 0x00) return 0; //發送CMD17
  92.         while(getcSPI() != 0xFE) _nop_();                //等待數據接受開始(0xFE)
  93.         for(i = 0;i < 512; i++)                                        //讀取塊數據(512字節)
  94.           XBYTE[i] = getcSPI();
  95.         getcSPI();getcSPI();                                        //取走2字節的CRC
  96.         return 1;
  97. }
  98.
  99. //-----------------------------------------------------------------
  100. // 向指定的塊地址開始寫入單個塊字節數據
  101. //-----------------------------------------------------------------
  102. INT8U MMC_Write_Block(INT32U address)
  103. {
  104.         INT16U i,Dout;
  105.         clear_cmd_frame();                                                //命令幀清0
  106.         cmd[0] = 0x58;                                                        //設置CMD24(0x58....0xFF)(寫單個塊)
  107.         cmd[5] = 0xFF;
  108.         address = address<<9;                                        //地址<<9位,取512的整數倍
  109.         cmd[1]  = address>>24;                                        //將address分解到
  110.         cmd[2]  = address>>16;                                        //四字節的命令幀參數中
  111.         cmd[3]  = address>>8;
  112.         cmd[4]  = address>>0;
  113.         if(MMC_Write_Command(cmd) != 0x00) return 0; //發送CMD24
  114.         putcSPI(0xFF);                                                        //發送填沖字節
  115.         putcSPI(0xFE);                                                        //發送數據開始標志0xFE
  116.         //將塊讀寫緩沖Block_bytes中的512字節數據寫入MMC
  117.         for(i = 0;i < 512; i++) putcSPI(XBYTE[i]);
  118.         putcSPI(0xFF);                                                        //寫入2字節CRC(未計算)
  119.         putcSPI(0xFF);
  120.         Dout = getcSPI() & 0x1F;                                //讀取返回?cái)?shù)據中的低5位
  121.         if(Dout != 0x05) return 0;                                //如果未能讀到XXX0 0101則寫入失敗
  122.         while(getcSPI() == 0x00) _nop_();                 //忙等待
  123.         return 1;
  124. }
復制代碼
  1. //-----------------------------------------------------------------
  2. //  名稱: MMC存儲卡測試
  3. //-----------------------------------------------------------------
  4. //  說明: 本例運行時,按下K1將向MMC卡第0塊寫入512個有序字節,按下K2時
  5. //                將向第1塊寫入512個隨機字節,按下K3與K4時將分別讀取并通過
  6. //                虛擬終端顯示這些字節數據.
  7. //
  8. //-----------------------------------------------------------------
  9. #include <reg51.h>
  10. #include <intrins.h>
  11. #include <stdio.h>
  12. #include <stdlib.h>
  13. #include <math.h>
  14. #include <absacc.h>
  15. #define INT8U  unsigned char
  16. #define INT16U unsigned int
  17. #define INT32U unsigned long
  18. //定義按鍵操作
  19. #define K1_DOWN() !(P1 & (1<<0))
  20. #define K2_DOWN() !(P1 & (1<<2))
  21. #define K3_DOWN() !(P1 & (1<<4))
  22. #define K4_DOWN() !(P1 & (1<<6))
  23. //MMC相關函數
  24. extern void OpenSPI();
  25. extern INT8U MMC_Initialise();
  26. extern INT8U MMC_Read_Block(INT32U address);
  27. extern INT8U MMC_Write_Block(INT32U address);
  28. //串口相關函數
  29. extern void Init_USART();
  30. extern void PutChar(char c);
  31. extern void PutStr(char *s);
  32. INT8U OP = 0;                        //當前按鍵操作代號
  33. INT8U ERROR_Flag = 1;        //MMC卡操作錯誤標識(為1表示正常,為0表示出錯)
  34. //-----------------------------------------------------------------
  35. // 延時函數
  36. //-----------------------------------------------------------------
  37. void delay_ms(INT16U x) {INT8U t; while(x--) for(t = 0; t<120; t++);}
  38. //-----------------------------------------------------------------
  39. // 以十六進制形式顯示所讀取的字節
  40. //-----------------------------------------------------------------
  41. void Show_Byte_by_HEX(INT32U Len)
  42. {
  43.         INT32U i; char s[] = "   ";//字符串初始為三個空格
  44.         for (i = 0; i < Len; i++)
  45.         {




  50.         }
  51.         PutStr("\r--------Finished!--------\r");
  52. }

  54. //-----------------------------------------------------------------
  55. // 向串口輸出一個字符
  56. //-----------------------------------------------------------------
  57. void PutChar(INT8U c) { SBUF = c; while (TI == 0); TI = 0; }
  58. //------------------------------------------------------------------
  59. // 串口輸出字符串
  60. //------------------------------------------------------------------
  61. void PutStr(char *s) { while (*s) PutChar(*s++); }
  62. //-----------------------------------------------------------------
  63. // 串口配置
  64. //-----------------------------------------------------------------
  65. void Init_USART()
  66. {


  69. }

  71. //-----------------------------------------------------------------
  72. // 主程序
  73. //-----------------------------------------------------------------
  74. void main()
  75. {
  76.         INT32U i,j;
  77.         //SPI,USART初始化
  78.         OpenSPI(); Init_USART(); delay_ms(100);
  79.         //初始化MMC
  80.         PutStr("Initialise MMC, Please Waiting.....");
  81.         ERROR_Flag = MMC_Initialise();
  82.         if (ERROR_Flag) PutStr("OK!\r\r"); else PutStr("ERROR!\r\r");
  83.         //提示進行K1-K4操作
  84.         PutStr("Plase Press K1,K2,K3 or K4 to Play MMC Test...\r\r");
  85.         //設置隨機種子
  86.         srand(300);
  87.         while(1)
  88.         {        while (P1 == 0xFF); //未按鍵則等待-------------------------
  89.                 if                (K1_DOWN()) { delay_ms(10); if (K1_DOWN()) OP = 1; }
  90.                 else if (K2_DOWN()) { delay_ms(10); if (K2_DOWN()) OP = 2; }
  91.                 else if (K3_DOWN()) { delay_ms(10); if (K3_DOWN()) OP = 3; }
  92.                 else if (K4_DOWN()) { delay_ms(10); if (K4_DOWN()) OP = 4; }
  93.                 //如果上次MMC出錯則重新初始化SPI接口與MMC卡
  94.                 if (ERROR_Flag == 0) //------------------------------------
  95.                 {


  98.                 }
  99.                 //根據按鍵操作代號分別進行操作,因?yàn)樯鲜隹赡艿闹匦鲁跏蓟瘯?huì)耗費較多時間,
  100.                 //如果在這里仍用K1~K4的DOWN判斷,按鍵可能已經釋放,從而導致判斷失效.
  101.                 //因此這里使用的是提前獲取的按鍵操作代號
  102.                 if (OP == 1) //--------------------------------------------
  103.                 {


  106.                 }
  107.                 else if (OP == 2) //---------------------------------------
  108.                 {


  111.                 }
  112.                 else if (OP == 3) //---------------------------------------
  113.                 {


  116.                 }
  117.                 else if (OP == 4) //---------------------------------------
  118.                 {


  121.                 }
  122.                 next: while (P1 != 0xFF);                 //等待釋放按鍵-----------------
  123.         }
  124. }
復制代碼


所有資料51hei提供下載:
50 MMC存儲卡測試.zip (33.82 KB, 下載次數: 39)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:104982 發表于 2019-3-14 09:25 | 顯示全部樓層
代碼不完整，還要找配套的書才可以
回復

使用道具 舉報

ID:625070 發表于 2020-4-17 16:17 | 顯示全部樓層
請問樓主，mmc映像文件怎么生成的呢
回復
