自己做了個24V-3.3V的降壓穩壓電源，發熱嚴重，怎么改進

看19274|回62|收藏

41^# ID:65956 只看他
2020-9-14 08:54

用LM2596-3.3的就OK了

42^# ID:818856 只看他
2020-9-14 14:27

散熱片，風扇

43^# ID:818954 只看他
2020-9-14 16:56

輸入少個二極管，前端電容最少倆吧，然后建議先降到12V再降到3.3V

44^# ID:798572 只看他
2020-9-17 08:18

24-3.3V這么大的壓差發熱嚴重很正常，非要這樣設計就把散熱加大

45^# ID:106821 只看他
2020-9-17 11:46

加散熱片降溫

46^# ID:981034 只看他
2021-12-28 09:39

二瓦耗損左右,用to-220封裝加散熱器,盡量不要用開關電源

47^# ID:1079575 只看他
2023-9-26 16:36

效率低唄

48^# ID:517951 只看他
2023-9-27 07:25

LM317這類線性模擬穩壓ic Vin/Vout的壓差不要大于2.5V, 電流也不能太大. 否則就是功耗大,效率低.
用開關型的可調電源用于這種大范圍Vin調整的就有功耗低, 效率高的優勢.

49^# ID:332444 只看他
2023-9-27 13:25

這種粗略估算就知道了壓差20V電流0.1A那么功耗就是2瓦,可以串聯大功率電阻負擔部分功率,同時加散熱片或可滿足.比如15V讓電阻去負擔.

50^# ID:491875 只看他
2023-9-27 13:40

一個是串聯穩壓，一個是并聯穩壓。串聯穩壓要考慮317的最高承受電壓，由于電流不大，可以考慮串聯與并聯一起用，先用并聯穩壓將24V降到10V以下，再串聯317穩壓到3.3V。如果要求不高也可以直接使用3.3V穩壓管并聯穩壓電路將24V降到3.3V。

51^# ID:491875 只看他
2023-9-27 13:51

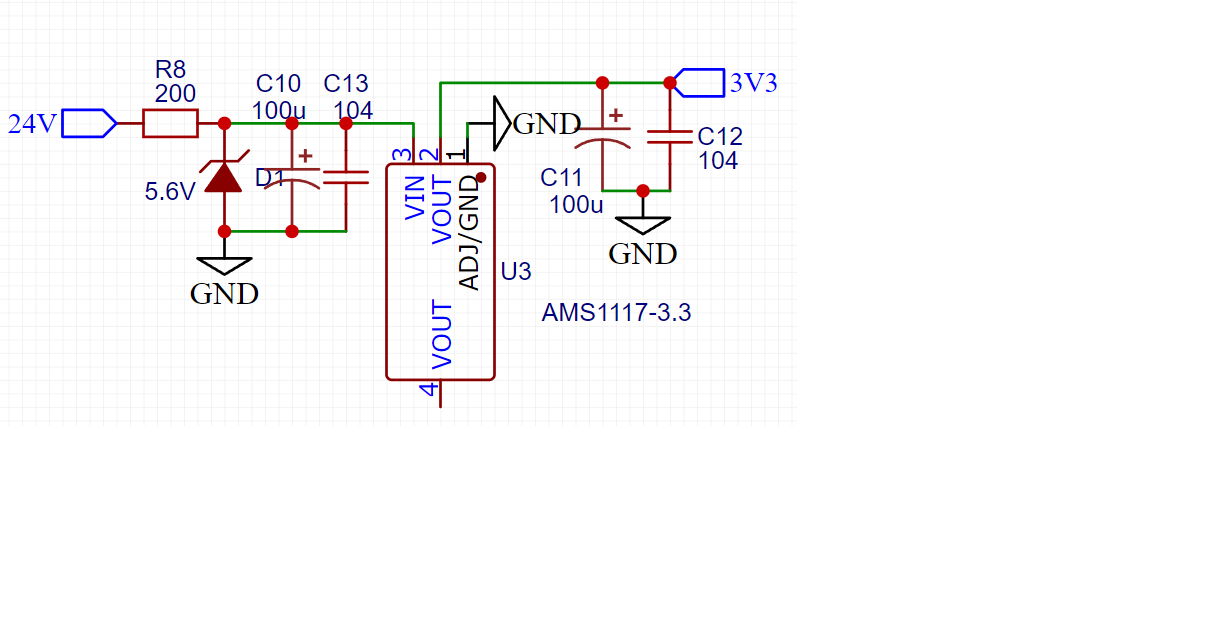

這個電路可以參考一下

附件列表


原圖尺寸 44.71 KB, 下載次數: 270

52^# ID:596109 只看他
2023-9-27 14:58

引用:
wulin 發表于 2019-3-16 17:44
大壓差穩壓電路不宜使用線性穩壓器，要用類似于AMS1117-3.3V的開關穩壓器，不過AMS1117-3.3V的最大輸入電壓 ...

AMS1117也是LDO，換個DCDC就好了

53^# ID:883242 只看他
2023-9-27 20:36

引用:
rayin 發表于 2023-9-27 07:25
LM317這類線性模擬穩壓ic Vin/Vout的壓差不要大于2.5V, 電流也不能太大. 否則就是功耗大,效率低.
用開關 ...

壓差最小2.5V，再小就不能穩壓了。

54^# ID:227393 只看他
2023-9-27 22:07

HT1117-3.3最大輸入35伏

55^# ID:712097 只看他
2023-9-28 08:08

我一般是用DC-DC轉到5V，再用LDO轉3.3V。

56^# ID:195496 只看他
2023-9-28 08:25

還是用DC-DC方案吧，這種線性降壓方案是二十多年前很流行的?，F在淘汰了。

57^# ID:1094811 只看他
2023-9-28 23:10

用AP2905，一個sot23-6的芯片加一個電感搞定，空間比317，差不多

58^# ID:332444 只看他
2023-9-30 07:47

至于使用431推薦串聯型無功功耗較小三極管選用大于2瓦即可，論述可看我回復的帖子。http://www.torrancerestoration.com/bbs/dpj-217015-1.html

59^# ID:1097455 只看他
2023-10-27 13:42

壓差太大了，建議用DC-DC提高效率

60^# ID:382454 只看他
2023-10-27 14:01

用開關電降壓芯片，才不熱。你去芯龍官網找找。大把這樣的降壓芯片。
如果對波紋要求高，可以先用開關芯片降壓到4-4.5V，再用線性穩壓芯片穩壓到3.3V.
xlsemi

61^# ID:136485 只看他
2023-10-27 14:38

22樓的方法也可以試一下，我以前有看到過有人用，可以用個15V的穩壓管，功率至少0.5W左右，那到AMS1117-3.3V 還有9V左右的電壓，夠正常工作了，AMS1117-3.3V 5V輸入都可以

62^# ID:275826 只看他
2023-10-28 09:19

電流80mA,前面串個250歐姆，2W電阻就好，搞那么復雜干什么
