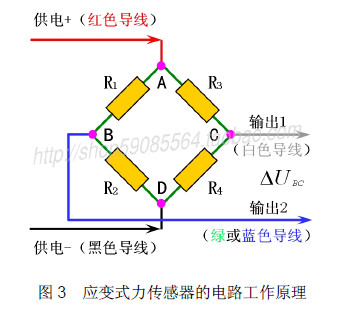

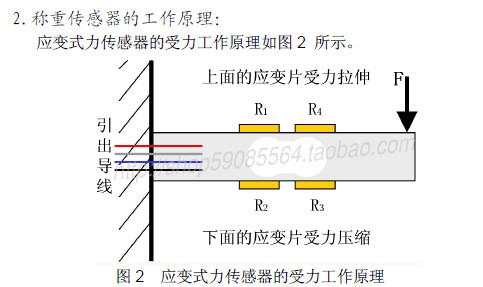

電子秤主要以單片機STC90C52RC控制核心，實現電子秤的基本控制功能。系統擴展了電子日歷時鐘,系統可以分為最小系統、數據采集、人機交互界面和系統電源、時鐘和語音報數六大部分。最小系統部分主要包括STC90C52RC和經典復位電路；數據采集部分由稱重傳感器、信號放大和A/D轉換部分組成，信號放大和A/D轉換部分主要由專用型高精度24位AD轉換芯片HX711實現；人機交互界面為鍵盤輸入和點陣式液晶顯示，主要使用4*4矩陣鍵盤和1602液晶顯示器，可以方便的輸入數據和直觀的顯示數據；時鐘模塊主要由時鐘芯片DS1302和時鐘電路組成；語音報數模塊可語音報讀時間和電子秤系統的重量、單價、金額等語音內容，主要由SC1010B實現。該電子秤可以實現基本的稱重功能（稱重范圍為0～5Kg，重量誤差不大于±0.005Kg）,并擴展了時鐘和語音報數的功能，時鐘模塊還可設置鬧鐘功能。系統在稱量時還具有超量程報警功能。整個系統結構簡單，使用方便，功能齊全，精度高，具有一定的開發價值。
注：附件中既有51的相關資料，也有Arduino的相關資料
|
