最近在51hei單片機論壇上下載了一個PMW-HEX的軟件，這個軟件可以將三菱PLC編程軟件編寫的梯形圖轉換成HEX文件，再將這個HEX文件燒錄到51 單片機上，這樣51單片機就有了梯形圖所編程的功能了。我覺得蠻有意思的，雖然該軟件并不能兼容PLC的所有功能，甚至說很多功能不能兼容，但基本的一些指令和少量的軟元件已經足夠做一些簡單控制功能了�；谶@個我就想著自己動手做一個4入4出的簡易PLC來玩玩吧
因為手上只有AT89S52的單片機，那么就拿這款單片機來設計電路吧。

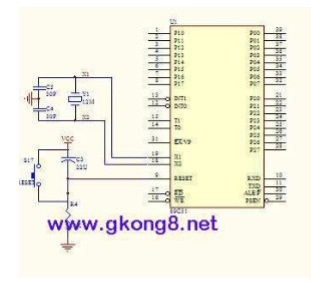

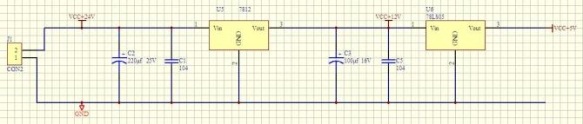

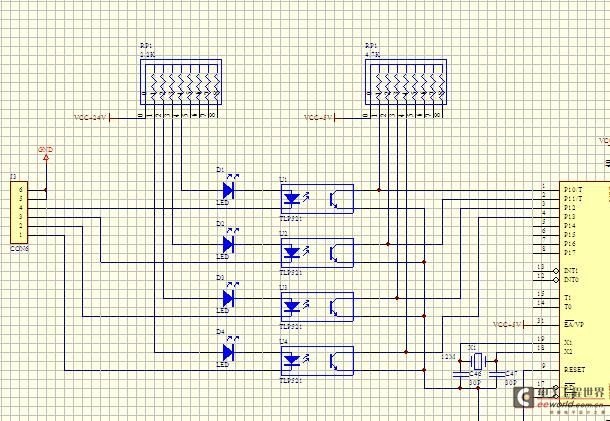

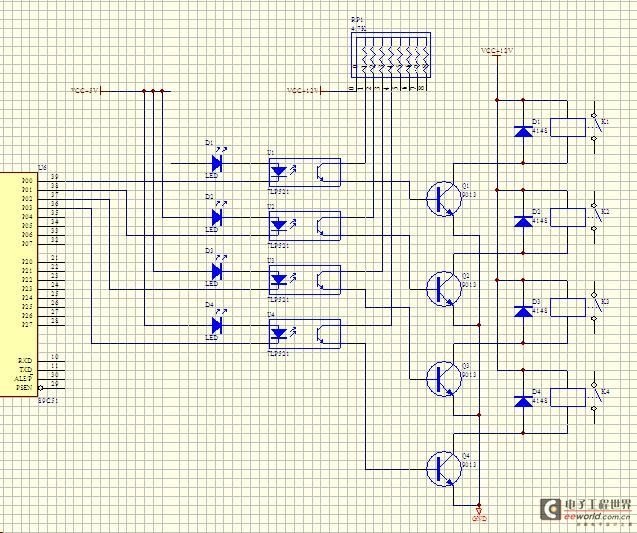

第一步，先設計供電電路。按三菱PLC的模式，輸入端的公共（COM）是DC24V的地（GND），所以就把DC24V電源作為供電電源。單片機需要5V 供電，手上的繼電器是DC12V的供電，所以這個供電電路就是24V轉成12V再轉成5V。因為只是測試的用途所以僅用最簡單的轉換方法（目前還算可以用吧）。 第二步，設計單片機的最小系統。也就是用12M晶振配合諧振電容（30P）電路和上電自動復位電路構成。 第三步，設計開關量輸入電路。這里將仿效三菱PLC的輸入，用DC24V的GND作公共端，經開關返回。這樣就需要使用光耦521-4將DC24V的信號與單片機輸入端的5V信號進行隔離轉換。 第四步，設計輸出到繼電器的電路。由于我使用的是DC12V的繼電器，所以也用了光耦521-4進行隔離轉換，然后驅動三極管（9013），用三極管來驅動繼電器。 到此電路原理圖已經完成，將相應元件插到萬能板上，使用40W尖嘴烙鐵配合行云流水的焊法，板子一氣呵成（其實焊的很難看）。接下來就開始調試，用三菱編程軟件編寫一個簡單輸入輸出程序，經PMW-HEX軟件轉換成HEX文件，燒進AT89S52單片機，將單片機插入IC座，通電測試一切都正常。這個自己做的PLC就算已經完成了，高興啊，終于有一個小PLC了。 其實做這個東西僅僅是為了自娛自樂，但這個過程卻能讓人興奮，當一個東西做出來時那種成就感真的很爽，呵呵！
