西門子觸摸屏與西門子PLC如何實現在線仿真

ID:476696 · 發表于 2019-4-4 11:26

使用西門子觸摸屏軟件（WINCC flexible SMART），西門子S7-200SMART系列PLC，實現使用WINCC flexible SMART的仿真軟件與S7-200SMART系列PLC的在線仿真功能。

要實現此功能主要分為以下幾個步驟來完成：

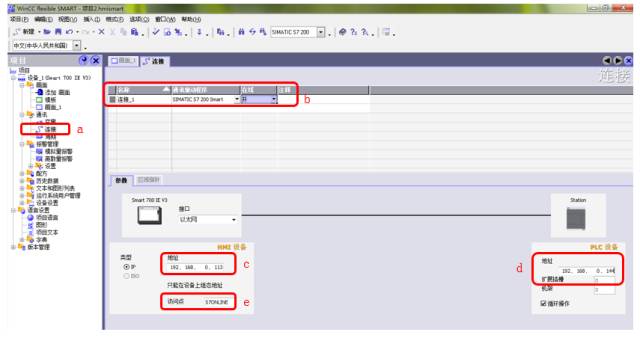

一、在WINCC flexible SMART軟件中的通信的連接項中建立與S7-200SMART系列PLC的通信驅動連接，連接具體參數設置如下圖所示：

a:雙擊此次打開連接對話框

b:選擇需要連接的PLC。此處選擇連接的PLC為S7-200SMART系列PLC

c:設置觸摸屏IP地址，此處使用電腦模擬觸摸屏，則設置的IP地址必須與電腦的一致

d:設置PLC的IP地址，保證PLC的IP地址與電腦的IP地址在同一個網段

e:設置訪問點名稱，此訪問點名稱需要與后續的設置PC/PG接口參數的應用程序訪問點一致

二、組態觸摸屏程序監控畫面和編寫PLC程序

以一個簡單的對電機的啟動及監控電機的運行時間為例的小例子進行說明。

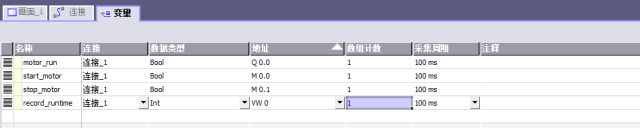

（1）在觸摸屏中建立需要用到的變量

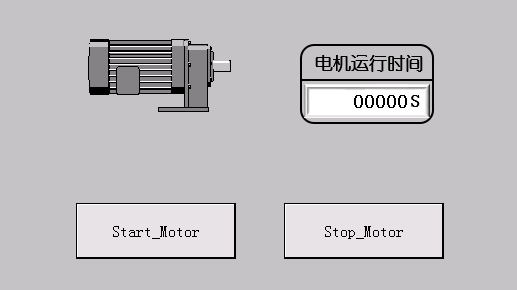

（2）組態一個觸摸屏的監控畫面，對于組態過程此處不做詳細介紹，

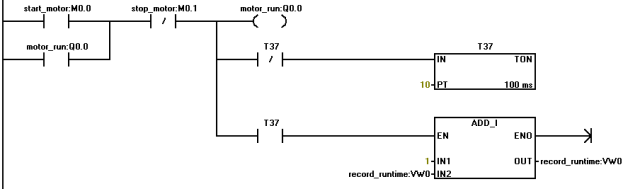

（3）編寫一段PLC的程序用于測試，并把成下載到PLC中。

三、設置好在線仿真連接時的一些參數設置

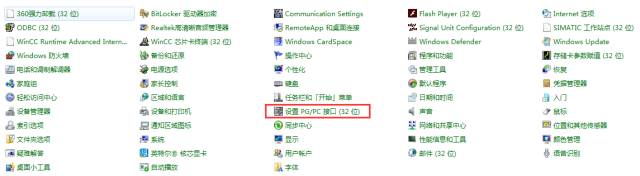

（1）打開電腦中的控制面板選項，在控制面板中有設置PC/PG接口的選項，點擊該選項，打開設置PC/PG接口對話框進行設置。（若找不到可把右上角的查看方式改為小圖標的查看方式）

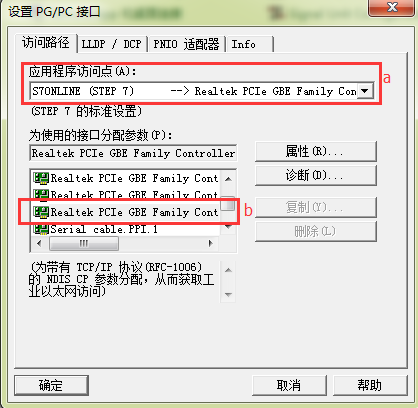

（2）設置應用程序訪問點和接口參數

a. 應用程序訪問點的選擇應與WINCC flexible SMART軟件的通信連接項中所設置的訪問點一致
b. 通信連接使用的是以太網的方式連接，所以在接口參數分配的時候，選擇你電腦連接PLC時所使用的網卡名稱，協議是TCP/IP的協議。

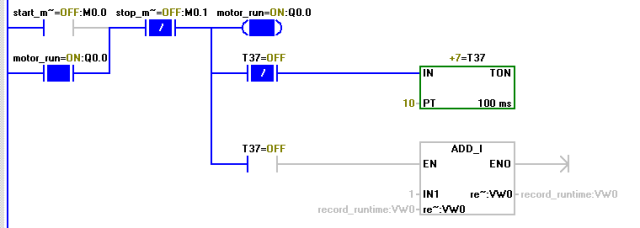

四、啟動WINCC flexible SMART軟件中的仿真系統，進行在線仿真測試，如下圖所示：

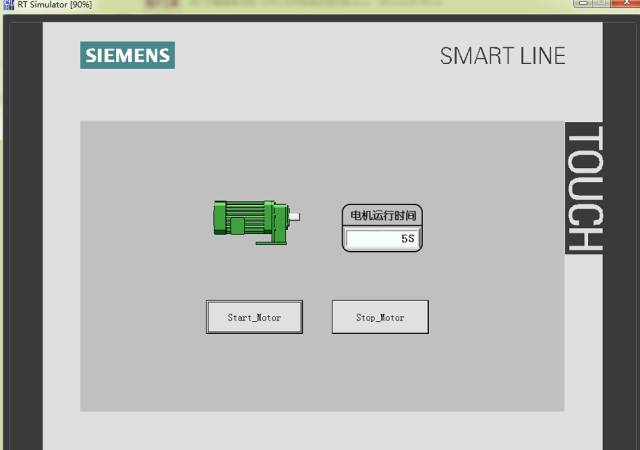

在線仿真界面：

本文轉自“工業之家”
