單調諧回路諧振放大器電路設計-高頻電子線路

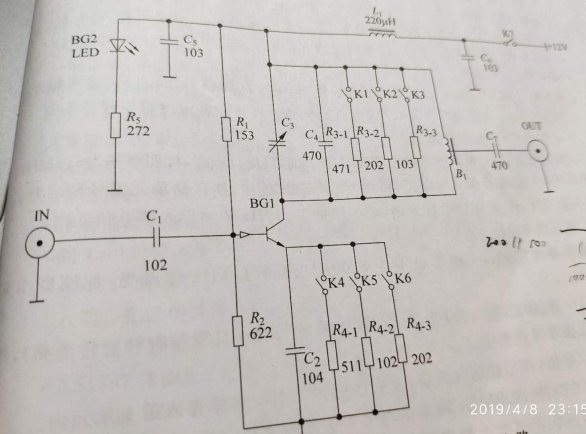

電路圖：

【實驗內容】
用萬用表測量晶體管各點(對地)電壓VB、Vp、Vc,并計算放大器靜態工作
用示波器觀察放大器輸人.輸出波形。
采用點測法測量單調諧放大器的幅頻特性。

【實驗步驟與數據記錄】
1）靜態分析
  實驗準備
（1） 在箱體左下方插上實驗板1，接通實驗箱上電源開關，此時電源指示燈點亮。
（2） 把實驗板1左上方單元（單調諧放大器單元）的電源開關（K7）撥到ON位置，就接通了+12V電源（相應指示燈亮），即可開始試驗。
3. 單調諧回路諧振放大器靜態工作點測量
（1） 取射極電阻R4=1kΩ（接通K4，斷開K5/K6），集電極電阻R3=10 kΩ（接通K1， 斷開K2、K3），用萬用表測量各點（對地）電壓VB、VE、VC，并填入表1.1內。（R1=15 kΩ，R2=6.2kΩ）
（2）當R4分別取510Ω（接通K5,斷開K4、K6）和2 kΩ（接通K6，斷開K4、K5）時，重復上述過程，將結果填入表1.1，并進行比較和分析

    放大電路的輸出(OUT)端改接到示波器CH2上，斷開示波器與箱上寬帶檢波器的連接，示波器水平掃描則處于常規狀態。

工作于信號源方式)，輸出幅度設置為100mV(峰峰值)。

（1）先按REC鍵.相應指示燈亮,調“頻率調諧”按鈕.使存儲單元編號顯示為4。再REC鍵，相應指示燈變暗,表明已將10. 7MHz頻率從第4單元內讀出，于是AS1637出10.7MHz頻率的正弦波。

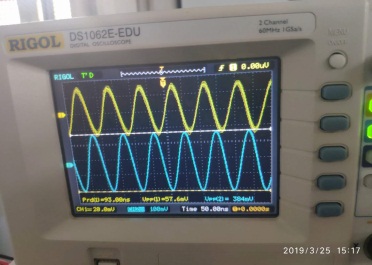

(2)觀察示波器CHI .CH2波形.讀取放大器輸出波形幅度(峰峰值),并計算放大倍數。

3)采用點測法測量單調諧放大器幅頓特性

   將示波器CH1通道探頭連接到單調諧放大器IN端,示波器CH2通道探頭接到單調諧放大器OUT端上。仔細調節AS1637輸出正弦波幅度,使輸出波形不失真。此后應保持AS1637輸出幅度不變。

-3dBm 點對應的頻率值),并把數據填人表6-3 中，直到分貝值低于-4dBm時為止。
