基于51單片機及DS18B20溫度傳感器的數字溫度計設計（包含實物程序，proteus仿真，元件清單，原理圖以及設計說明）
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2019-4-19 14:58 上傳
下載附件
2019-4-19 14:58 上傳
下載附件
2019-4-19 14:58 上傳
下載附件
2019-4-19 14:58 上傳

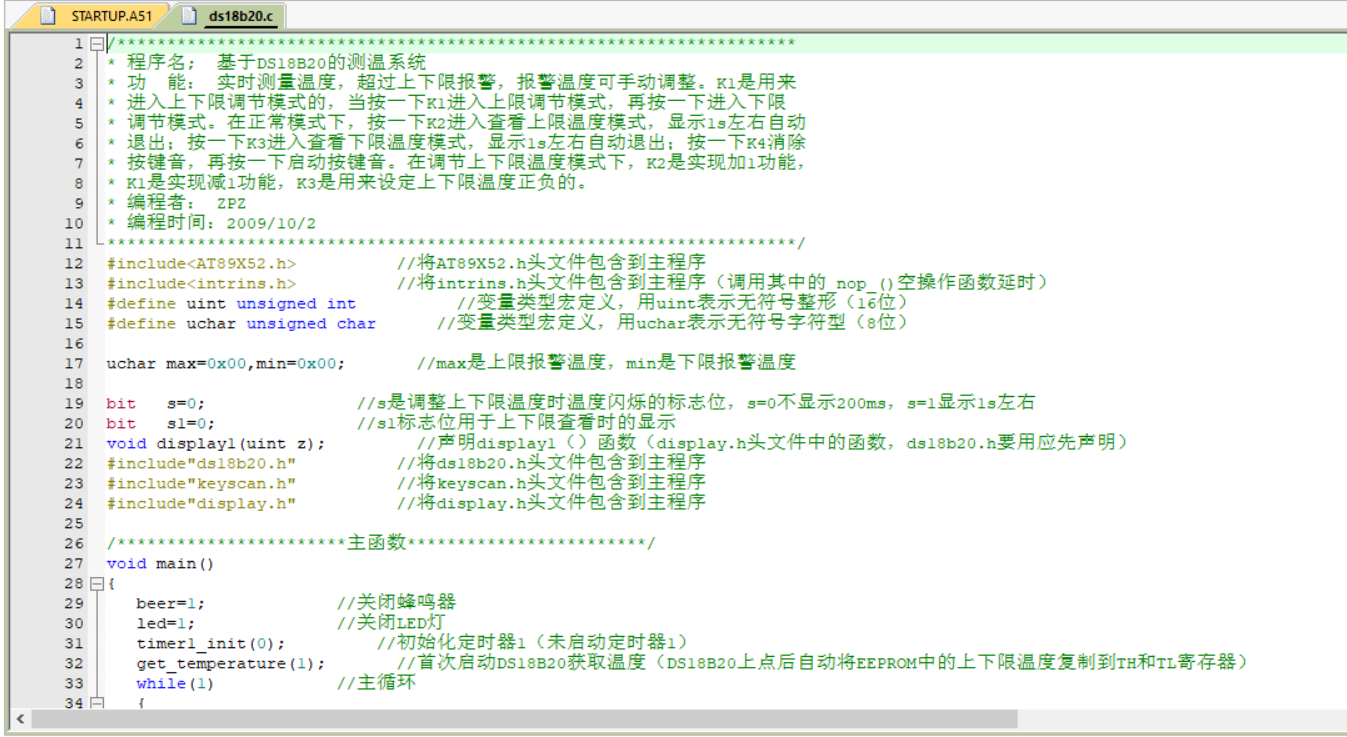

單片機源程序如下:
- /********************************************************************
- * 程序名; 基于DS18B20的測溫系統
- * 功 能： 實時測量溫度，超過上下限報警，報警溫度可手動調整。K1是用來
- * 進入上下限調節模式的，當按一下K1進入上限調節模式，再按一下進入下限
- * 調節模式。在正常模式下，按一下K2進入查看上限溫度模式，顯示1s左右自動
- * 退出；按一下K3進入查看下限溫度模式，顯示1s左右自動退出；按一下K4消除
- * 按鍵音，再按一下啟動按鍵音。在調節上下限溫度模式下，K2是實現加1功能，
- * K1是實現減1功能，K3是用來設定上下限溫度正負的。
- * 編程時間：
- *********************************************************************/
- #include<AT89X52.h> //將AT89X52.h頭文件包含到主程序
- #include<intrins.h> //將intrins.h頭文件包含到主程序（調用其中的_nop_()空操作函數延時）
- #define uint unsigned int //變量類型宏定義，用uint表示無符號整形（16位）
- #define uchar unsigned char //變量類型宏定義，用uchar表示無符號字符型（8位）
- uchar max=0x00,min=0x00; //max是上限報警溫度，min是下限報警溫度
- bit s=0; //s是調整上下限溫度時溫度閃爍的標志位，s=0不顯示200ms，s=1顯示1s左右
- bit s1=0; //s1標志位用于上下限查看時的顯示
- void display1(uint z); //聲明display1（）函數（display.h頭文件中的函數，ds18b20.h要用應先聲明）
- #include"ds18b20.h" //將ds18b20.h頭文件包含到主程序
- #include"keyscan.h" //將keyscan.h頭文件包含到主程序
- #include"display.h" //將display.h頭文件包含到主程序
- /***********************主函數************************/
- void main()
- {
- beer=1; //關閉蜂鳴器
- led=1; //關閉LED燈
- timer1_init(0); //初始化定時器1（未啟動定時器1）
- get_temperature(1); //首次啟動DS18B20獲取溫度（DS18B20上點后自動將EEPROM中的上下限溫度復制到TH和TL寄存器）
- while(1) //主循環
- {
- keyscan(); //按鍵掃面函數
- get_temperature(0); //獲取溫度函數
- keyscan(); //按鍵掃面函數
- display(temp,temp_d*0.625);//顯示函數
- alarm(); //報警函數
- keyscan(); //按鍵掃面函數
- }
- }
所有資料51hei提供下載:
基于51單片機及DS18B20溫度傳感器的數字溫度計設計.rar
(704.05 KB, 下載次數: 908)
2019-4-19 14:58 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
