TFT屏幕控制芯片SSD1963中文資料(翻譯版)

1、ssd1963是1215k字節幀緩沖顯示控制器，支持864 x 480 x 24位圖形內容。它也配有不同寬度并行接口總
線來接收圖形數據和命令從單片機。它的顯示界面，支持常見的內存更少的LCD驅動器, 每—像素的顏色深度
可達24比特。
2、特點
-建于1215k字節幀緩沖。支持864 x 480到24BPP顯示
-支持8位串行RGB接口
-0，90，180的硬件旋轉，270度
-硬件顯示鏡像
-硬件窗口
-可編程的亮度，對比度和飽和度控制
-動態背光控制（DBC）通過脈寬調制信號
單片機的連接
-8 / 9 / 16 / 18 / 24位單片機的接口
-撕裂效應信號
I / O的連接
4個GPIO引腳-
內置時鐘發生器
深睡眠
3、訂購須知，
4、結構圖
5、引腳排列
5.1 80 balls TFBGA
5.2 128 pins LQFP
6、引腳描述
關鍵：
O =輸出
IO =雙向（輸入/輸出）
P =電源引腳
Hi - Z =高阻抗
注 （
1） 這些引腳映射使用信號名稱通常用于每個面板類型，但是信號名稱在各個面板制造商之間可能不同。
7、功能塊的描述
7.1 單片機接口
單片機接口連接單片機和ssd1963繪圖控制器。單片機接口可配置為6800模式和8080模式通過conf 引腳，拉
動conf引腳vssio，單片機接口將被配置為6800模式接口。如果CONF引腳連接于VDDIO，單片機接口將被配置
在8080模式。
7.1.1 6800模式
6800型單片機的接口包含CS #，D / C #，E，R / W #，D [23時]，和TE信號（請參閱8080引腳復用模式表6-1）。
此接口支持固定E和時鐘E的模式定義一個讀/寫周期。如果E信號保持高，作為使能信號，CS #信號作為一個總
線時鐘，# CS的上升沿,數據或命令將被鎖入系統。如果用戶想使用E引腳作為時鐘引腳, CS# 引腳需要固定為
邏輯0片選芯片。然后E信號的下降邊緣將鎖存的數據或命令。有關詳細信息，請參閱第時序圖13.2.1.
7.1.2 8080模式
8080型單片機的接口包含CS #，D / C #，RD #，WR #，D [23時]和TE信號（請參閱6800引腳復用模式表6-1).
這個接口使用WR #定義一個寫周期和RD #定義一個讀周期。如果WR#變低時，CS #信號為低，在WR#上升邊
緣數據或命令將被鎖入系統。同樣，讀周期將開始在RD#變低和RD#上升沿結束。詳細說明將在13.2.2章節
7.1.3寄存器映射
當用戶訪問寄存器通過并行單片機接口，只有D[7:0]可以用，不管該像素數據的寬度。因此，D[ 8:23 ]將只用于
顯示數據的地址。這提供可能性，像素數據格式如表7-1所示可以通過命令0xf0配置。
7.1.4像素數據格式
6800和8080的支持9位，8位，16位，18位和24位的數據總線。根據數據總線的寬度，顯示數據封裝成不同的
數據總線方式。
7.1.5撕裂效應信號
撕裂效應信號（TE）是一個從LCD控制器到單片機的反饋信號。這個信號指示LCD控制器的顯示狀態。在
非顯示周期內，TE信號為高。因此，本信號使單片機通過觀察非顯示周期發送數據，以避免撕裂。
圖7-1展示了TE信號有助于避免撕裂。如果單片機寫的速度慢于顯示速度，顯示數據更新，應在LCD控制器開
始掃描幀緩存之后。然后，LCD控制器將始終顯示舊的存儲內容到下一幀。然而，如果單片機比LCD控制器的
速度快，它應該在垂直無顯示周期開始更新顯示內容，使液晶控制器總是可以獲取最新更新的內容。
在ssd1963中，用戶可配置的TE信號反映垂直非顯示期或反映垂直和水平的非顯示期。額外水平非顯示期
的信息，單片機可以計算水平線的液晶顯示器掃描更準確地控制刷新動作。通常，一個快速的單片機不需要水
平非顯示周期。但緩慢的MCU將需要它確保幀緩存更新過程總是滯后于液晶顯示控制器。
7.2系統時鐘發生器
對于ssd1963系統時鐘是由內置的鎖相環產生。該PLL的參考時鐘可以來自CLK引腳或外部晶體振蕩器。
由于CLK引腳和振蕩器的輸出連接到鎖相環的“或”門，未使用的時鐘必須接VSS。
PLL由”set_pl”命令OxE0的位1配置為系統時鐘，在配置前，系統時鐘為參考時鐘。這使用戶可以發送
“set_pll_mn”命令0xe2配置鎖相環頻率。當配置好鎖相環頻率和啟用的鎖相環由 “set_pll”命令0xE0的0位，用
戶仍要等待100ms，待鎖相環鎖定。然后，鎖相環準備好了，可以通過“set_pll”命令0xE0的位1，配置為系統時
鐘。
7.3幀緩沖
在ssd1963內有1215k字節d內置SRAM用于幀緩沖。當幀緩沖區讀或?qū)憰r，通過設置幀緩沖區，地址計數器將
增一或減一。
7.4系統時鐘和復位管理器
“系統時鐘和復位管理器”對整個系統分發復位信號和時鐘信號。它控制時鐘發生器，并包括打開和關閉每個時
鐘功能模塊的時鐘門控電路。同時，將時鐘發生器分出源時鐘做為不同模塊的操作時鐘。
系統時鐘和復位管理器也管理的復位信號，以確保系統處于復位狀態時，所有模塊重置到適當?shù)臓顟B(tài)，深度睡
眠狀態，睡眠狀態和顯示狀態。
圖7-3顯示ssd1963四種運行狀態的狀態圖。
7.5 LCD控制器
7.5.1 顯示格式
LCD控制器讀取幀緩沖區生成顯示信號，根據選定的顯示面板格式。ssd1963支持常見的內存更少的TFT驅動
使用通用的RGB數據格式。
7.5.2 普通I/O口
GPIO引腳可以工作在2種模式，GPIO方式和多種顯示信號模式。當引腳配置為GPIO，這些引腳可以通過
單片機直接控制。因此，用戶可以使用這些引腳效仿其他如SPI或I2C接口。如果這些引腳配置為顯示信號，他
們會定期根據信號的設置用于顯示。他們可以設置切換一次幀，一次線或在任意時間。因此他們可以配置為一
些常見的信號所用的不同的面板用于STH或LP信號。
8. 命令表

9 命令描述
9.1 nop
命令 0x00
參數 無

描述
空操作
9.2 soft_reset
命令 0x01
參數 無

描述
SSD1963執行軟件復位。除了命令0Xe0到0xE5，復位其他所有配置寄存器
注意：
該命令后，主處理器再向 SSD1963 發送新命令前必須等候 5MS
9.3 get_power_mode
命令 0x0A
參數 1

描述
獲取當前電源模式
A[6]: 空閑模式開/關(POR = 0)
0 空閑模式關
1 空閑模式開
A[5]: 部分模式開/關(POR = 0)
0 部分模式關
1 部分模式開
A[4]: 睡眠模式開/關(POR = 0)
0 睡眠模式關
1 睡眠模式開
A[3]: 正常顯示模式開/關(POR = 0)
0 正常顯示模式關
1 正常顯示模式開（部分模式和垂直滾動關）
A[2]: 顯示開/關(POR = 0)
0 顯示關
1 顯示開
9.4 get_address_mode
命令 0x0B
參數 1

描述
得到的幀緩沖的顯示面板的讀取順序
A[7]: 頁地址順序(POR = 0)
0 從頂部到底部
1 從底部到頂部
A[6]: 列地址順序(POR = 0)
0 從左到右
1 從右到左
A[5]: 頁/列順序(POR = 0)
0 普通模式
1 反轉模式
A[4]: 行地址順序(POR = 0)
0 LCD 更新從頂部到底部
1 LCD 更新從底部到頂部
A[3]: RGB/BGR 順序(POR = 0)
0 RGB
1 BGR
A[2]: 顯示數據鎖存數據(POR = 0)
0 LCD 更新從左到右
1 LCD 更新從右到左
9.5 get_display_mode
命令 0x0D
參數 1

描述
獲取顯示圖像模式的狀態
A[7]: 垂直滾動開/關(POR = 0)
0 垂直滾動關
1 垂直滾動開
A[5]: 反轉模式開/關(POR = 0)
0 反轉模式關
1 反轉模式開
A[2:0]: 伽馬曲線選擇(POR = 011)
000 伽馬曲線 0
001 伽馬曲線 1
010 伽馬曲線2
011 伽馬曲線3
100 保留
101 保留
110 保留
111 保留
9.6 get_tear_effect_mode
命令 0x0E
參數 1

描述
獲取ssd1963當前的撕裂效果模式
A[7]: 撕裂效果行模式(POR = 0)
0 撕裂效果關
1 撕裂效果開
9.7 enter_sleep_mode
命令 0x10
參數 無

描述
關閉面板。這個命令使ssd1963進入睡眠模式，如果set_gpio_conf（0xb8 B0 = 0）并拉低GPIO[ 0 ]
如果GPIO [ 0 ]為正常的GPIO或LCD混合信號，這命令不會影響GPIO [ 0 ]。
注意：
該命令后，主處理器再向 SSD1963 發送新命令前必須等候 5MS
9.8 exit_sleep_mode
命令 0x11
參數 無

描述
打開面板。這個命令使ssd1963退出睡眠模式，如果set_gpio_conf（0xb8 B0 = 0）并拉高GPIO[ 0 ]
如果GPIO [ 0 ]為正常的GPIO或LCD混合信號，這命令不會影響GPIO [ 0 ]。
注意：
該命令后，主處理器再向 SSD1963 發送新命令前必須等候 5MS
**這個命令將自動觸發 set_display_on(0x29)
9.9 enter_partial_mode
命令 0x12
參數 無

描述
一旦enter_partial_mode被觸發，部分顯示模式窗口由set_partial_area（0x30）描述。
一旦enter_normal_mode（0x13）被觸發，局部顯示模式將結束。
9.
命令
參數

描述
9.10 enter_normal_mode
命令 0x13
參數 無

描述
這個命令導致ssd1963進入正常模式。正常模式是指部分顯示和垂直滾動模式關閉。這意味著整個顯示區用于
顯示圖像
9.11 exit_invertl_mode
命令 0x20
參數 無

描述
這個命令使ssd1963停止反相圖像數據在顯示面板。幀緩沖區的內容保持不變。
9.12 enter_invertl_mode
命令 0x21
參數 無

描述
這個命令使ssd1963反轉圖像數據在顯示面板。幀緩沖區的內容仍不變的。
9. set_gamma_curve
命令 0x26
參數 1

描述
選擇用于顯示板的伽馬曲線
9.14 set_display_off
命令 0x28
參數 無

描述
清空顯示面板。幀緩沖區的內容不變。
9.15 set_display_on
命令 0x29
參數 無

描述
在顯示面板上顯示的圖像
9.16 set_column_address
命令 0x2A
參數 4

描述
設置主機訪問幀緩沖區的列地址，相關寄存器read_memory_continue（0x3e）和write_memorty_continue（0x3C）
SC[15：8]：開始列數的高字節（POR = 00000000）
SC[7：0]：開始列數的低字節（POR = 00000000）
EC[15：8]：結束列數的高字節（POR = 00000000）
EC[7：0]：結束列數的低字節（POR = 00000000）
注意：SC[15：0]必須等于或小于EC[15：0]
9.17 set_page_address
命令 0x2B
參數 4

描述
設置主機訪問幀緩沖區的頁地址，相關寄存器 read_memory_start (0x2C), write_memory_start (0x2E),
read_memory_continue (0x3E) and write_memory_continue (0x3C)..
SP[15:8] : 開始頁數（行）高字節(POR = 00000000)
SP[7:0] : 開始頁數（行）低字節(POR = 00000000)
EP[15:8] : 結束頁數（行）高字節(POR = 00000000)
EP[7:0] : 結束頁數（行）低字節(POR = 00000000)
注意：SP15：0]必須等于或小于EP[15：0]

9.18 write_memory_start

將圖像信息從主機處理器接口傳輸?shù)絊SD1963，從位置提供

set_column _address（0x2A）并設置_page_address（0x2B）。

如果set_address_mdoe（0x36）A [5] = 0：

列和頁面地址分別重置為起始列（SC）和起始頁（SP）。

像素數據1存儲在（SC，SP）的幀緩沖器中。列地址然后遞增，像素被寫入

幀緩沖區，直到列地址等于結束列（EC）值。列地址然后重置為SC和

頁面地址增加。像素被寫入幀緩沖區，直到頁面地址等于結束頁（EP）值

列地址等于EC值，或者主機處理器發送另一個命令。如果像素數量

超過（EC - SC + 1）*（EP - SP + 1），忽略額外的像素。

如果set_address_mode（0x36）A [5] = 1：

列和頁面地址分別重置為起始列（SC）和起始頁（SP）。

像素數據1存儲在（SC，SP）的幀緩沖器中。頁面地址然后遞增，像素被寫入

幀緩沖區，直到頁面地址等于結束頁（EP）值。頁面地址然后重置為SP和列

地址遞增。像素被寫入幀緩沖區，直到列地址等于結束列（EC）值

并且頁面地址等于EP值，或者主機處理器發送另一個命令。如果像素數超過

（EC - SC + 1）*（EP - SP + 1）忽略額外的像素。

將圖像數據從SSD1963傳輸?shù)街鳈C處理器接口，從位置提供

set_column_address（0x2A）和set_page_address（0x2B）。

如果set_address_mode A [5] = 0：

列和頁面地址分別重置為起始列（SC）和起始頁（SP）。

從（SC，SP）的幀緩沖器讀取像素數據1。列地址然后遞增，并從中讀取像素

幀緩沖區，直到列地址等于結束列（EC）值。列地址然后重置為SC和

頁面地址增加。從幀緩沖區讀取像素，直到頁面地址等于終止頁面（EP）值

列地址等于EC值，或者主機處理器發送另一個命令。

如果set_address_mode（0x36）A [5] = 1：

列和頁面地址分別重置為起始列（SC）和起始頁（SP）。

從（SC，SP）的幀緩沖器讀取像素數據1。然后頁面地址遞增，并從中讀取像素

幀緩沖區，直到頁面地址等于結束頁（EP）值。頁面地址然后重置為SP和列

地址遞增。從幀緩沖區讀取像素，直到列地址等于結束列（EC）

值和頁面地址等于EP值，或者主機處理器發送另一個命令。

此命令定義了部分顯示模式的顯示區域。 與此命令有兩個參數相關聯，

第一個定義了開始行（SR），第二個定義了結束行（ER）。 SR和ER是指幀緩沖器線指針。

SR [15：8]：開始顯示行號高字節（POR = 00000000）

SR [7：0]：開始顯示行號低字節（POR = 00000000）

ER [15：8]：結束顯示行號高字節（POR = 00000000）

ER [7：0]：結束顯示行號低字節（POR = 00000000）

注意：SR [15：0]和ER [15：0]不能為0000h，也不能超過最后一個垂直行號。

圖9-5：使用set_address_mode（0x36）設置部分區域當結束行>開始行時，[4] = 0

圖9-6：使用set_address_mode（0x36）設置部分區域當結束行>開始行時，[4] = 1



如果開始行>結束行

圖9-7：使用set_address_mode（0x36）設置部分區域當起始行>結束行時，[4] = 0

圖9-8：使用set_address_mode（0x36）設置部分區域當開始行>結束行時，[4] = 1

描述

定義顯示區域的垂直滾動和固定區域

TFA [15：8]：來自幀緩沖區頂部的行頂部固定區域編號的高字節（POR = 00000000）

TFA [7：0]：來自幀緩沖區頂部的行的頂部固定區域的低字節（POR = 00000000）

VSA [15：8]：幀緩沖區行數的垂直滾動區域的高字節（POR = 00000000）

VSA [7：0]：幀緩沖區行數的垂直滾動區域的低字節（POR = 00000000）

BFA [15：8]：底部固定區域的高字節，從幀緩沖區底部的行數（POR = 00000000）

BFA [7：0]：底部固定區域的低字節，從幀緩沖區底部的行數（POR = 00000000）

如果set_address_mode（0x36）A [4] = 0：

TFA [15：0]描述了來自幀緩沖區頂部的行數的頂部固定區域�？蚣艿捻敳�

緩沖區和顯示面板的頂部對齊。

VSA [15：0]以垂直方式描述了垂直滾動區域的幀數緩沖區的行數

滾動起始地址。垂直滾動區域的第一行立即在最下面的一行之后開始

頂部固定區域。垂直滾動區域的最后一行立即結束于底部最上面的行

固定區域。

BFA [15：0]描述了從幀緩沖區底部的行數的底部固定區域。的底部

幀緩沖器和顯示面板的底部對齊。

TFA，VSA和BFA是指幀緩沖器線指針。

圖9-9：使用set_address_mode（0x36）A [4] = 0設置滾動區域

如果set_address_mode（0x36）A [4] = 1：

TFA [15：0]描述了幀緩沖區底部行數的頂部固定區域。 底部的

幀緩沖區和顯示面板的底部對齊。

VSA [15：0]以垂直方式描述了垂直滾動區域的幀數緩沖區的行數

滾動起始地址。 垂直滾動區域的第一行立即在頂部最頂行之后開始

固定區域。 垂直滾動區域的最后一行立即結束在底部最底行

固定區域。

BFA [15：0]描述了從幀緩沖區頂部開始的行數的底部固定區域。 的頂部

幀緩沖區和顯示面板的頂部對齊。

TFA，VSA和BFA是指幀緩沖器線指針。

              圖9-10：使用set_address_mode（0x36）設置滾動區域A [4] = 1

第一行從內存讀取

注意 ：

否則，TFA，VSA和BFA的總和必須等于顯示面板的水平線數（頁數）

滾動模式未定義。

在垂直滾動模式下，set_address_mode（0x36）A [5]應設置為“0” - 這僅影響幀緩沖區寫入。

描述

TE信號不會從SSD1963發送到主處理器。

描述

在VFP啟動時，TE信號從SSD1963發送到主處理器。

A [0]：撕裂效果線模式（POR = 0）

0撕裂效果輸出線僅由V消隱信息組成。

1撕裂效果輸出線由V消隱和H消隱信息組成

set_tear_scanline（0x44）。

當顯示面板處于休眠模式時，TE信號將為低電平。

描述

通過A [7：5]和A [3]將從主機處理器讀取的幀順序設置為幀緩沖區，并將幀緩沖區從幀緩沖區設置為顯示面板

A [2：0]和A [4]。

A [7]：頁面地址順序（POR = 0）

該位控制數據頁從主機處理器傳輸?shù)絊SD1963的幀緩沖器的順序。

0從上到下，從SP（起始頁）傳送到EP（頁面）的頁面。

1從底部到頁面，從EP（終止頁）傳送到SP（起始頁）的頁面。

圖9-11：A [7]頁面地址順序

A [6]：列地址順序（POR = 0）

該位控制數據列從主機處理器傳輸?shù)絊SD1963的幀緩沖器的順序。

0從左到右，從SC（開始列）傳送到EC（結束列）的列。

1從右到左，從EC（結束列）轉移到SC（開始列）的列

                                圖9-12：A [6]列地址順序

A [5]：頁/列順序（POR = 0）

該位控制數據列從主機處理器傳輸?shù)絊SD1963的幀緩沖器的順序。

0正常模式

1反向模式

圖9-13：A [5]頁/列地址順序

A [4]：行地址順序（POR = 0）

該位控制顯示面板的水平線刷新順序。 顯示面板上顯示的圖像不受影響，

不管位設置如何。

0從頂線到底線的LCD刷新。

1液晶刷新從底線到頂線。

A [3]：RGB / BGR順序（POR = 0）

該位控制從SSD1963的幀緩沖區傳輸?shù)斤@示面板的RGB數據順序。

0 RGB

1 BGR

圖9-14：A [3] RGB順序

A [2]：顯示數據鎖存數據（POR = 0）

該位控制顯示面板的垂直線數據鎖定順序。 顯示面板上顯示的圖像不受影響，

不管位設置如何。

0從左側到右側刷新LCD

1左右從右側刷新LCD

A [1]：水平翻轉（POR = 0）

該位從左到右翻轉顯示屏上顯示的圖像。 幀緩沖區沒有改變。

0正常

1翻轉

圖9-15：A [1]水平翻轉

A [0]：垂直翻轉（POR = 0）

該位將顯示面板上顯示的圖像從上到下翻轉。 幀緩沖區沒有改變。

0正常

1翻轉

圖9-16：A [0]垂直翻轉

描述

此命令設置幀緩沖區中垂直滾動區域的開始。 垂直滾動區域是完全定義的

當該命令與set_scroll_area（0x33）一起使用時。

VSP [15：8]：寫入顯示器的幀緩沖區中行號的高字節作為垂直線的第一行

滾動區域（POR = 00000000）

VSP [7：0]：寫入顯示器的幀緩沖區中行號的低字節作為垂直線的第一行

滾動區域（POR = 00000000）

如果set_address_mode（0x36）A [4] = 0：

例：

當頂部固定區域=底部固定區域= 0時，垂直滾動區域= YY和VSP = 3。

圖9-17：使用set_address_mode（0x36）設置滾動開始A [4] = 0

如果set_address_mode（0x36）A [4] = 1：

例：

當頂部固定區域=底部固定區域= 0時，垂直滾動區域= YY和VSP = 3。

圖9-18：使用set_address_mode（0x36）設置滾動開始A [4] = 1

注意 ：

如果set_address_mode，（0x36）A [4] = 0，TFA [15：0] - 1 <VSP [15：0]幀緩沖區中的行數--BFA [15：0]

如果set_address_mode，（0x36）A [4] = 1，BFA [15：0] - 1 <VSP [15：0]幀緩沖器中的行數 - TFA [15：0]

描述

此命令使SSD1963退出空閑模式。

全彩色深度用于顯示面板。

描述

該命令使SSD1963進入空閑模式。

在空閑模式下，顏色深度降低。 使用R，G和B中的每一個的MSB，顯示面板上顯示顏色

幀緩沖區中的顏色分量。

表9-1輸入空閑模式內存與顯示顏色

描述

從上一個write_memory_continue將圖像信息從主機處理器接口傳輸?shù)絊SD1963

（0x3C）或write_memory_start（0x2C）。

如果set_address_mode（0x36）A [5] = 0：

在先前的write_memory_start（0x2C）或者寫入范圍之后，數據從像素位置繼續寫入

write_memory_continue（0x3C）。然后將列地址遞增，并將像素寫入幀緩沖區直到

列地址等于結束列（EC）值。然后將列地址重置為SC，頁面地址為

遞增。像素被寫入幀緩沖區，直到頁面地址等于結束頁（EP）值和列

地址等于EC值，或者主機處理器發送另一個命令。如果像素數超過（EC - SC +）

1）*（EP - SP + 1）忽略額外的像素。

如果set_address_mode（0x36）A [5] = 1：

在先前的write_memory_start（0x2C）或者寫入范圍之后，數據從像素位置繼續寫入

write_memory_continue（0x3C）。頁面地址然后遞增，像素被寫入幀緩沖區直到

頁面地址等于結束頁面（EP）值。頁面地址然后重置為SP，列地址為

遞增。像素被寫入幀緩沖區，直到列寄存器等于結束列（EC）值

頁面地址等于EP值，或者主機處理器發送另一個命令。如果像素數超過（EC -

SC + 1）*（EP - SP + 1）忽略額外的像素。

描述

在最后一次read_memory_continue（0x3E）之后，將SSD1963中的圖像數據讀取到主機處理器，或者

read_memory_start（0x2E）。

如果set_address_mode（0x36）A [5] = 0：

在先前的read_memory_start（0x2E）的讀取范圍之后，從像素位置繼續讀取像素，或者

read_memory_continue（0x3E）。然后列列地址遞增，并從幀緩沖區讀取像素直到

列地址等于結束列（EC）值。然后將列地址重置為SC，頁面地址為

遞增。從幀緩沖區讀取像素，直到頁面地址等于結束頁（EP）值和列

地址等于EC值，或者主機處理器發送另一個命令。

如果set_address_mode（0x36）A [5] = 1：

在先前的read_memory_start（0x2E）的讀取范圍之后，從像素位置繼續讀取像素，或者

read_memory_continue（0x3E）。然后頁面地址遞增，并從幀緩沖區讀取像素直到

頁面地址等于結束頁面（EP）值。頁面地址然后重置為SP，列地址為

遞增。從幀緩沖區讀取像素，直到列地址等于結束列（EC）值

頁面地址等于EP值，或者主機處理器發送另一個命令。

描述

當顯示面板刷新到達所提供的掃描線時，TE信號從SSD1963發送到主處理器，

N.

N [15：8]：掃描線的高字節（POR = 00000000）

N [7：0]：掃描線的低字節（POR = 00000000）

注意 ：

設置N = 0的Tear Scanline等于set_tear_on（0x35）A [0] = 0。

此命令對當前幀后的幀起作用。 因此，如果撕裂效應（TE）信號已經存在

ON，TE輸出將繼續按前一個set_tear_on（0x35）或set_tear_scanline

（0x44），直到幀結束。

描述

獲取當前的掃描線，N.

N [15：8]：當前掃描線的高字節（POR = 00000000）

N [7：0]：當前掃描線的低字節（POR = 00000000）

描述

閱讀SSD1963的DDB（設備描述符塊）信息。

SSL [15：8]：所羅門系統的供應商ID高字節，始終為01h（POR = 00000001）

SSL [7：0]：所羅門系統的供應商編號低字節，始終為57h（POR = 010101110）

PROD [7：0]：產品編號，始終為61h（POR = 01100001）

REV [2：0]：修訂代碼，始終為01h（POR = 001）

退出代碼，始終為FFh（POR = 11111111）

描述

設置LCD面板模式和分辨率

A [5]：TFT面板數據寬度（POR = 0）

0 18位

1 24位

A [4]：TFT顏色深度增強使能（POR = 0）

0禁用FRC或抖動

1啟用FRC或抖動以進行顏色深度增強

如果面板數據寬度設置為24位，則FRC和抖動功能將自動禁用，無論其值如何

寄存器。

A [3]：TFT FRC使能（POR = 0）

0 TFT抖動使能

1個TFT FRC使能

A [2]：LSHIFT極性（POR = 0）

設置點時鐘脈沖極性。

0數據鎖存在下降沿

1數據鎖存在上升沿

A [1]：LLINE極性（POR = 0）

設置水平同步脈沖極性。

0低電平

1活躍高

A [0]：LFRAME極性（POR = 0）

設置垂直同步脈沖極性。

0低電平

1活躍高

B [6：5]：TFT型（POR = 01）

00，01 TFT模式

10串行RGB模式

11串行RGB +虛擬模式

HDP [10：8]：水平面板大小的高字節（POR = 010）

HDP [7：0]：水平面板尺寸的低字節（POR = 01111111）

水平面板尺寸=（HDP + 1）像素

VDP [10：8]：垂直面板大小的高字節（POR = 001）

VDP [7：0]：垂直面板尺寸的低字節（POR = 11011111）

垂直面板尺寸=（VDP + 1）線

G [5：3]：串行TFT接口的偶數RGB序列（POR = 000）

000 RGB

001 RBG

010 GRB

011 GBR

100 BRG

101 BGR

11x保留

G [2：0]：串行TFT接口的奇數行RGB序列（POR = 000）

000 RGB

001 RBG

010 GRB

011 GBR

100 BRG

101 BGR

11x保留

描述

獲取當前的LCD面板模式和分辨率

A [5]：TFT面板數據寬度（POR = 0）

0 18位

1 24位

A [4]：TFT顏色深度增強使能（POR = 0）

0禁用FRC或抖動

1啟用FRC或抖動以進行顏色深度增強

如果面板數據寬度設置為24位，則FRC和抖動功能將自動禁用，無論其值如何

寄存器。

A [3]：TFT FRC使能（POR = 0）

0 TFT抖動使能

1個TFT FRC使能

A [2]：LSHIFT極性（POR = 0）

點時鐘脈沖極性。

0數據鎖存在下降沿

1數據鎖存在上升沿

A [1]：LLINE極性（POR = 0）

水平同步脈沖極性。

0低電平

1活躍高

A [0]：LFRAME極性（POR = 0）

垂直同步脈沖極性。

0低電平

1活躍高

B [6：5]：TFT型（POR = 01）

00，01 TFT模式

10串行RGB模式

11串行RGB +虛擬模式

HDP [10：8]：水平面板大小的高字節（POR = 010）

HDP [7：0]：水平面板尺寸的低字節（POR = 01111111）

VDP [10：8]：垂直面板尺寸的高字節（POR = 001）SSD1963 Rev 1.1 P 47/93 2010年1月Solomon Systech

VDP [7：0]：垂直面板尺寸的低字節（POR = 11011111）

G [5：3]：偶數行RGB序列（POR = 000）

000 RGB

001 RBG

010 GRB

011 GBR

100 BRG

101 BGR

11x保留

G [2：0]：奇數行RGB序列（POR = 000）

000 RGB

001 RBG

010 GRB

011 GBR

100 BRG

101 BGR

11x保留

描述

設置前廊和后廊

HT [10：8]：像素時鐘中水平總周期（顯示+非顯示）的高字節（POR = 010）

HT [7：0]：像素時鐘中水平總周期的低字節（顯示+非顯示）（POR = 10101111）

水平總周期=（HT + 1）像素

HPS [10：8]：水平同步（LLINE）信號開始與第一個信號之間的非顯示周期的高字節

顯示數據。 （POR = 000）

HPS [7：0]：水平同步（LLINE）信號開始與第一個信號之間的非顯示周期的低字節

顯示數據。 （POR = 00100000）

對于TFT：水平同步脈沖起始位置= HPS像素

串行TFT：水平同步脈沖起始位置= HPS像素+ LPSPP子像素

HPW [6：0]：以像素時鐘設置水平同步脈沖寬度（LLINE）。 （POR = 0000111）

水平同步脈沖寬度=（HPW + 1）像素Solomon Systech 2010年1月P 48/93修訂版1.1 SSD1963

LPS [10：8]：以像素時鐘設置水平同步脈沖（LLINE）開始位置。 （POR = 000）

LPS [7：0]：在起始時設置水平同步脈沖寬度（LLINE）。 （POR = 00000000）

水平顯示周期開始位置= LPS像素

LPSPP [1：0]：設置串行TFT接口的水平同步脈沖子像素起始位置（POR = 00）

時序參見圖13-5。

描述

獲取當前的前廊和后廊設置

HT [10：8]：像素時鐘的水平總周期（顯示+非顯示）的高字節（POR = 010）

HT [7：0]：像素時鐘中水平總周期的低字節（顯示+非顯示）（POR = 10101111）

HPS [10：8]：水平同步（LLINE）信號開始與第一個信號之間的非顯示周期的高字節

顯示數據。 （POR = 000）

HPS [7：0]：水平同步（LLINE）信號開始與第一個信號之間的非顯示周期的低字節

顯示數據。 （POR = 00100000）

HPW [6：0]：像素時鐘中的水平同步脈沖寬度（LLINE）。 （POR = 0000111）

LPS [10：8]：水平同步脈沖（LLINE）的高字節以像素時鐘開始位置。 （POR = 000）

LPS [7：0]：起始時水平同步脈沖寬度（LLINE）的低字節。 （POR = 00000000）

LPSPP [1：0]：水平同步脈沖子像素開始位置（POR = 00）

描述

設置最后掃描線與下一個LFRAME脈沖之間的垂直消隱間隔

VT [10：8]：行中垂直總數（顯示+非顯示）周期的高字節（POR = 001）

VT [7：0]：行中的垂直總數（顯示+非顯示）周期的低字節（POR = 11101111）

垂直總計=（VT + 1）行

VPS [10：8]：高字節，非幀顯示周期，以幀為起點和第一個顯示數據之間的行。

（POR = 000）

VPS [7：0]：幀的開頭與第一個顯示數據之間的行中的非顯示周期。 （POR =

00000100）

垂直同步脈沖起始位置= VPS線

VPW [6：0]：設置垂直同步脈沖寬度（LFRAME）。 （POR = 000001）

垂直同步脈沖寬度=（VPW + 1）線

FPS [10：8]：垂直同步脈沖（LFRAME）的高位字節開始位置。 （POR = 000）

FPS [7：0]：垂直同步脈沖（LFRAME）的低字節以行開始位置。 （POR = 00000000）

垂直顯示周期開始位置= FPS線

時序參見圖13-5。

描述

獲取最后一條掃描線和下一條LFRAME脈沖之間的垂直消隱間隔Soloech 2010年1月P 50/93 Rev 1.1 SSD1963

VT [10：8]：行中垂直總數（顯示+非顯示）周期的高字節（POR = 001）

VT [7：0]：行中的垂直總數（顯示+非顯示）周期的低字節（POR = 01111111）

VPS [10：8]：非顯示周期的高字節，以幀為起點和第一個顯示數據之間的行進行排列。

（POR = 000）

VPS [7：0]：非顯示周期的低字節，以幀為起點和第一個顯示數據為一行。

（POR = 00000100）

VPW [6：0]：行中的垂直同步脈沖寬度（LFRAME）。 （POR = 000001）

FPS [10：8]：垂直同步脈沖（LFRAME）的高位字節開始位置。 （POR = 000）

FPS [7：0]：垂直同步脈沖（LFRAME）的低字節以行開始位置。 （POR = 00000000）

描述

設置GPIO配置。如果GPIO不用于LCD，請設置方向。否則，它們被切換

LCD信號由0xC0 - 0xCF。

A [7]：GPIO3配置（POR = 0）

0 GPIO3由主機控制

1個GPIO3由LCDC控制

A [6]：GPIO2配置（POR = 0）

0 GPIO2由主機控制

1個GPIO2由LCDC控制

A [5]：GPIO1配置（POR = 0）

0 GPIO1由主機控制

1 GPIO1由LCDC控制

A [4]：GPIO0配置（POR = 0）

0 GPIO0由主機控制

1 GPIO0由LCDC控制

A [3]：GPIO3方向（POR = 0）

0輸入GPIO3

1輸出GPIO3

A [2]：GPIO3方向（POR = 0）

0輸入GPIO2

1輸出GPIO2

A [1]：GPIO1方向（POR = 0）

0輸入GPIO1

1輸出GPIO1

A [0]：GPIO0方向（POR = 0）

0輸入GPIO0

1 GPIO0是outputSSD1963 Rev 1.1 P 51/93 2010年1月Solomon Systech

B [0]：GPIO0方向（POR = 0）

0 GPIO0用于通過enter_sleep_mode（0x10）或exit_sleep_mode（0x11）控制面板電源。

1 GPIO0用作通用GPIO

描述

獲取當前的GPIO配置

A [7]：GPIO3配置（POR = 0）

0 GPIO3由主機控制

1個GPIO3由LCDC控制

A [6]：GPIO2配置（POR = 0）

0 GPIO2由主機控制

1個GPIO2由LCDC控制

A [5]：GPIO1配置（POR = 0）

0 GPIO1由主機控制

1 GPIO1由LCDC控制

A [4]：GPIO0配置（POR = 0）

0 GPIO0由主機控制

1 GPIO0由LCDC控制

A [3]：GPIO3方向（POR = 0）

0輸入GPIO3

1輸出GPIO3

A [2]：GPIO3方向（POR = 0）

0輸入GPIO2

1輸出GPIO2

A [1]：GPIO1方向（POR = 0）

0輸入GPIO1

1輸出GPIO1

A [0]：GPIO0方向（POR = 0）

0輸入GPIO0

1輸出GPIO0

B [0]：GPIO0方向（POR = 0）

0 GPIO0用于通過enter_sleep_mode（0x10）或exit_sleep_mode（0x11）控制面板電源，

1 GPIO0用作通用GPIO

描述

將GPIO配置為輸出的GPIO值

A [3]：GPIO3的值（POR = 0）

0 GPIO3輸出0

1個GPIO3輸出1

A [2]：GPIO2值（POR = 0）

0 GPIO2輸出0

1個GPIO2輸出1

A [1]：GPIO1值（POR = 0）

0 GPIO1輸出0

1個GPIO1輸出1

A [0]：GPIO0值（POR = 0）

0 GPIO0輸出0

1個GPIO0輸出1

描述

讀取當前的GPIO狀態。 如果單個GPIO被配置為輸入，則該值是相應的狀態

銷。 否則，它是編程值。

A [3]：GPIO3值（POR：取決于pad值）

0 GPIO3被拉低

1 GPIO3被拉高

A [2]：GPIO2值（POR：取決于pad值）

0 GPIO2拉低

1 GPIO2被拉高

A [1]：GPIO1值（POR：取決于pad值）

0 GPIO1拉低

1 GPIO1被拉高

A [0]：GPIO0值（POR：取決于pad值）

0 GPIO0被拉低

1 GPIO0被拉高

描述

設置圖像后處理器

A [7：0]：設置對比度值（POR = 01000000）

B [7：0]：設置亮度值（POR = 10000000）

C [7：0]：設置飽和度值（POR = 01000000）

D [0]：后處理器使能（POR = 0）

0禁用后處理器

1啟用后處理器

描述

獲取圖像后處理器

A [7：0]：獲取對比度值（POR = 01000000）

B [7：0]：獲取亮度值（POR = 10000000）

C [7：0]：獲取飽和值（POR = 01000000）

D [0]：后處理器使能（POR = 0）

0禁用后處理器

1啟用后處理器

描述

設置PWM配置

PWMF [7：0]：設置系統時鐘的PWM頻率（POR = 00000000）

PWM信號頻率= PLL時鐘/（256 * PWMF [7：0]）/ 256

PWM [7：0]：設置PWM占空比（POR = 00000000）

PWM占空比= PWM [7：0] / 256，DBC禁止（0xD0）A0 = 0

如果DBC使能（0xD0）A0 = 1，這些參數將被忽略

注意：如果PWM [7：0] = 00h，PWM總是為0

C [3]：PWM配置（POR = 0）

0主機控制PWM

1個由DBC控制的PWM

C [0]：PWM使能（POR = 0）

0 PWM禁止

1個PWM使能

D [7：0]：DBC手動亮度（POR = 00000000）

設置手動亮度級別。當手動亮度模式（0xD0）A [6]使能時，最后的DBC占空比

輸出將乘以此值/ 255。

PWM占空比= DBC輸出* D [7：0] / 255

00 Dimmest

FF最亮

E [7：0]：DBC最小亮度（POR = 00000000）

設置最小亮度級別。當手動亮度模式（0xD0）A [6]使能時，DBC占空比輸出

受此值限制。這將防止背光太暗或不亮。

00 Dimmest

FF最亮

F [3：0]：亮度預分頻器（POR = 0000）

設置亮度預分頻器，以控制手動亮度在不同級別之間的變化。 有

在手動亮度飽和之前，濾波器將經歷多次迭代。 此參數有效

轉換效果使能（0xD0）A5 = 1

迭代比=系統頻率/ Divcode / 32768

F [3：0] Divcode

0000關閉

0001 1

0010 2

0011 3

0100 4

0101 6

0110 8

0111 12

1000 16

1001 24

1010 32

1011 48

1100 64

1101 96

1110 128

1111 192

描述

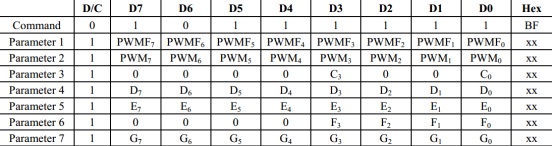

獲取PWM配置

PWMF [7：0]：在系統時鐘中獲取PWM頻率（POR = 00000000）

PWM [7：0]：獲取PWM占空比（POR = 00000000）

C [3]：PWM配置（POR = 0）

0主機控制PWM

1個由DBC控制的PWM

C [0]：PWM使能（POR = 0）

0 PWM禁止

1個PWM使能

D [7：0]：DBC手動亮度（POR = 00000000）

獲得亮度級別

00 Dimmest

FF brightestSolomon Systech 2010年1月P 56/93修訂版1.1 SSD1963

E [7：0]：DBC最小亮度（POR = 00000000）

獲得最小亮度級別。

00 Dimmest

FF最亮

F [3：0]：亮度預分頻器（POR = 0000）

獲取亮度預分頻器

G [7：0]：動態背光占空比：獲得由PWM控制的當前PWM占空比（POR = 00000000）

描述

設置LCD信號發生器0的上升，下降，周期和切換屬性

A [7]：每幀啟動時復位LCD發生器0

0發生器0不會在幀的起始點復位

1發生器0將在幀的起始點復位

GF0 [10：8]：發生器0的下降位置的最高3位（POR = 000）

GF0 [7：0]：發生器0下降位置的低字節（POR = 00000001）

GR0 [10：8]：發生器0的上升位置的最高3位（POR = 000）

GR0 [7：0]：發生器0的上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器0輸出強制為0

0發電機0正常

在非顯示周期內，1個發生器0的輸出被強制為0

F [6：5]：將發生器0的輸出強制為0或奇數行

00發生器0在奇數和偶數行均正常

01發生器0輸出在奇數行強制為0

10發生器0輸出在偶數行中強制為0

11發生器0在奇數和偶數行均正常

F [4：3]：發生器0切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP0 [10：8]：發生器0周期的最高3位（POR = 100）

GP0 [7：0]：發生器0周期的低字節（POR = 00000000）

描述

獲得LCD信號發生器0的上升，下降，周期和切換屬性

A [7]：每幀啟動時復位LCD發生器0

0發生器0不會在幀的起始點復位

1發生器0將在幀的起始點復位

GF0 [10：8]：發生器0的下降位置的最高3位（POR = 000）

GF0 [7：0]：發生器0下降位置的低字節（POR = 00000001）

GR0 [10：8]：發生器0的上升位置的最高3位（POR = 000）

GR0 [7：0]：發生器0的上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器0輸出強制為0

0發電機0正常

在非顯示周期內，1個發生器0的輸出被強制為0

F [6：5]：將發生器0的輸出強制為0或奇數行

00發生器0在奇數和偶數行均正常

01發生器0輸出在奇數行強制為0

10發生器0輸出在偶數行中強制為0

11發生器0在奇數和偶數行均正常

F [4：3]：發生器0切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP0 [10：8]：發生器0周期的最高3位（POR = 100）

GP0 [7：0]：發生器0周期的低字節（POR = 00000000）

描述

設置LCD信號發生器1的上升，下降，周期和切換屬性

A [7]：每幀開始重置LCD發生器1

0發生器1不會在幀的起始點復位

1發生器1將在幀的起始點復位

GF1 [10：8]：發生器1下降位置的最高3位（POR = 000）

GF1 [7：0]：發生器1下降位置的低字節（POR = 00000001）

GR1 [10：8]：發生器1上升位置的最高3位（POR = 000）

GR1 [7：0]：發生器1上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器1的輸出強制為0

0發電機1正常

在非顯示期間，1個發生器1的輸出被強制為0

F [6：5]：將發生器1的輸出強制為0或奇數行

00發生器1在奇數和偶數行均正常

01發生器1輸出在奇數行強制為0

10發生器1輸出在偶數行中強制為0

11發生器1在奇數和偶數行均正常

F [4：3]：發生器1切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP1 [10：8]：發生器1周期的最高3位（POR = 100）

GP1 [7：0]：發生器1周期的低字節（POR = 00000000）

描述

獲取LCD信號發生器1的上升，下降，周期和切換屬性

A [7]：每幀開始重置LCD發生器1

0發生器1不會在幀的起始點復位

1發生器1將在幀的起始點復位

GF1 [10：8]：發生器1下降位置的最高3位（POR = 000）

GF1 [7：0]：發生器1下降位置的低字節（POR = 00000001）

GR1 [10：8]：發生器1上升位置的最高3位（POR = 000）

GR1 [7：0]：發生器1上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器1的輸出強制為0

0發電機1正常

在非顯示期間，1個發生器1的輸出被強制為0

F [6：5]：將發生器1的輸出強制為0或奇數行

00發生器1在奇數和偶數行均正常

01發生器1輸出在奇數行強制為0

10發生器1輸出在偶數行中強制為0

11發生器1在奇數和偶數行均正常

F [4：3]：發生器1切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP1 [10：8]：發生器1周期的最高3位（POR = 100）

GP1 [7：0]：發生器1周期的低字節（POR = 00000000）

描述

設置LCD信號發生器2的上升，下降，周期和切換屬性

A [7]：每幀開始復位LCD發生器2

0發生器2不會在幀的起始點復位

1發生器2將在幀的起始點復位

GF2 [10：8]：發生器2下降位置的最高3位（POR = 000）

GF2 [7：0]：發生器2下降位置的低字節（POR = 00000001）

GR2 [10：8]：發生器2上升位置的最高3位（POR = 000）

GR2 [7：0]：發生器2上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器2輸出強制為0

0發電機2正常

1個發生器2的輸出在非顯示期間被強制為0

F [6：5]：將奇偶或偶數行的發生器2輸出強制為0

00發生器2在奇數和偶數行均正常

01發生器2輸出在奇數行強制為0

10發生器2輸出在偶數行中強制為0

11發生器2在奇數和偶數行均正常

F [4：3]：發生器2切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP2 [10：8]：發生器2周期的最高3位（POR = 100）

GP2 [7：0]：發生器2周期的低字節（POR = 00000000）

9.52 get_lcd_gen2

命令0xC5

參數7

描述

獲取LCD信號發生器2的上升，下降，周期和切換屬性

A [7]：每幀開始復位LCD發生器2

0發生器2不會在幀的起始點復位

1發生器2將在幀的起始點復位

GF2 [10：8]：發生器2下降位置的最高3位（POR = 000）

GF2 [7：0]：發生器2下降位置的低字節（POR = 00000001）

GR2 [10：8]：發生器2上升位置的最高3位（POR = 000）

GR2 [7：0]：發生器2上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器2輸出強制為0

0發電機2正常

1個發生器2的輸出在非顯示期間被強制為0

F [6：5]：將奇偶或偶數行的發生器2輸出強制為0

00發生器2在奇數和偶數行均正常

01發生器2輸出在奇數行強制為0

10發生器2輸出在偶數行中強制為0

11發生器2在奇數和偶數行均正常

F [4：3]：發生器2切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP2 [10：8]：發生器2周期的最高3位（POR = 100）

GP2 [7：0]：發生器2周期的低字節（POR = 00000000）

描述

設置LCD信號發生器3的上升，下降，周期和切換屬性

A [7]：每幀開始重置LCD發生器3

0發生器3不會在幀的起始點復位

1發生器3將在幀的起始點復位

GF3 [10：8]：發生器3下降位置的最高3位（POR = 000）

GF3 [7：0]：發生器3的下降位置（POR = 00000001）

GR3 [10：8]：發生器3上升位置的最高3位（POR = 000）

GR3 [7：0]：發生器3的上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器3的輸出強制為0

0發電機3正常

在非顯示期間，1個發生器3的輸出被強制為0

F [6：5]：將發生器3的輸出強制為0或奇數行

00發生器3在奇數和偶數行中都是正常的

01發生器3輸出在奇數行強制為0

10發生器3輸出在偶數行中強制為0

11發生器3在奇數和偶數行均正常

F [4：3]：發生器3切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP3 [10：8]：發生器3周期的最高3位（POR = 100）

GP3 [7：0]：發生器3周期的低字節（POR = 00000000）

描述

獲得LCD信號發生器3的上升，下降，周期和切換屬性

A [7]：每幀開始重置LCD發生器3

0發生器3不會在幀的起始點復位

1發生器3將在幀的起始點復位

GF3 [10：8]：發生器3下降位置的最高3位（POR = 000）

GF3 [7：0]：發生器3的下降位置（POR = 00000001）

GR3 [10：8]：發生器3上升位置的最高3位（POR = 000）

GR3 [7：0]：發生器3的上升位置的低字節（POR = 00000000）

F [7]：在非顯示期間將發生器3的輸出強制為0

0發電機3正常

在非顯示期間，1個發生器3的輸出被強制為0

F [6：5]：將發生器3的輸出強制為0或奇數行

00發生器3在奇數和偶數行中都是正常的

01發生器3輸出在奇數行強制為0

10發生器3輸出在偶數行中強制為0

11發生器3在奇數和偶數行均正常

F [4：3]：發生器3切換模式

00禁用

01按像素時鐘切換（LSHIFT）

10按行切換（LLINE）

11按幀切換（LFRAME）

GP3 [10：8]：發生器3周期的最高3位（POR = 100）

GP3 [7：0]：發生器3周期的低字節（POR = 00000000）

描述

使用ROP操作相對于LCD信號發生器設置GPIO0。 GPIO0配置為無效果

一般GPIO。

A [6：5]：由LCDC控制時GPIO0的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [3：2]：由LCDC控制時GPIO0的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO0的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO0，ROP操作到源1，2和3（POR = 00000000）

請參閱ROP操作的應用筆記

9.56 get_gpio0_rop

命令0xC9

參數2

描述

獲取關于LCD信號發生器的GPIO0屬性。

A [6：5]：由LCDC控制時GPIO0的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3Solomon Systech 2010年1月P 66/93修訂版1.1 SSD1963

A [3：2]：由LCDC控制時GPIO0的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO0的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO0，ROP操作到源1，2和3（POR = 00000000）

請參閱ROP操作的應用筆記

描述

使用ROP操作設置相對于LCD信號發生器的GPIO1。 GPIO1配置為無效果

一般GPIO。

A [6：5]：由LCDC控制時GPIO1的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [3：2]：由LCDC控制時GPIO1的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO1的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO1，源1，2和3的復用操作（POR = 00000000）

請參閱ROP操作的應用筆記

描述

獲取關于LCD信號發生器的GPIO1屬性。

A [6：5]：由LCDC控制時GPIO1的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [3：2]：由LCDC控制時GPIO1的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO1的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO1，源1，2和3的復用操作（POR = 00000000）

請參閱ROP操作的應用筆記

描述

使用ROP操作相對于LCD信號發生器設置GPIO2。 GPIO2配置為無效果

一般GPIO。

A [6：5]：由LCDC控制時GPIO2的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3Solomon Systech 2010年1月P 68/93修訂版1.1 SSD1963

A [3：2]：由LCDC控制時GPIO2的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO2的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO2，源1，2和3的復用操作（POR = 00000000）

請參閱ROP操作的應用筆記

描述

獲取關于LCD信號發生器的GPIO2屬性。

A [6：5]：由LCDC控制時GPIO2的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [3：2]：由LCDC控制時GPIO2的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO2的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO2，源1，2和3的復用操作（POR = 00000000）

請參閱ROP操作的應用筆記

描述

使用ROP操作相對于LCD信號發生器設置GPIO3。 如果將GPIO3配置為，則不起作用

一般GPIO。

A [6：5]：由LCDC控制時GPIO3的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [3：2]：由LCDC控制時GPIO3的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO3的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO3，源1，2和3的ROP操作復用（POR = 00000000）

請參閱ROP操作的應用筆記

描述

獲取關于LCD信號發生器的GPIO3屬性。

A [6：5]：由LCDC控制時GPIO3的源1（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3Solomon Systech 2010年1月P 70/93修訂版1.1 SSD1963

A [3：2]：由LCDC控制時GPIO3的源2（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

A [1：0]：由LCDC控制時GPIO3的源3（POR = 00）

00發電機0

01發電機1

10發電機2

11發電機3

B [7：0]：對于GPIO3，源1，2和3的ROP操作復用（POR = 00000000）

請參閱ROP操作的應用筆記

描述

設置動態背光控制配置。

A [6]：DBC手動亮度使能（POR = 1）

0啟用

1禁用

A [5]：轉換效應（POR = 0）

0轉換效果禁用

1轉換效果使能

過渡效果用于去除可見光背光閃爍。 如果需要快速亮度更改，建議使用

啟用這一點。

A [3：2]：DBC的節能選擇（POR = 00）

00 DBC被禁用

01保守模式

10正常模式

11進取模式

A [0]：DBC的主使能（POR = 0）

0 DBC禁用

1 DBC啟用

硬件引腳PWM是從SSD1963到系統背光驅動器的輸出信號。 所以應該配置PWM

模塊啟用DBC之前。

WRITE COMMAND“0xBE”

寫數據“0x0E”（設置PWM頻率）

寫數據“0xFF”（如果使用DBC，則為虛擬值）

寫數據“0x09”（使能由DBC控制的PWM）

寫數據“0xFF”

寫入數據“0x00”

寫入數據“0x00”

寫命令“0xD4”（定義閾值）

寫數據... ..

寫命令“0xD0”

寫入數據“0x0D”（啟用DBC激進模式）

描述

獲取當前的動態背光配置。

A [6]：DBC手動亮度使能（POR = 1）

0啟用

1禁用

A [5]：轉換效應（POR = 0）

0轉換效果禁用

1轉換效果使能

A [3：2]：DBC的節能選擇（POR = 00）

00 DBC被禁用

01保守模式

10正常模式

11進取模式

A [0]：主機使能DBC（POR = 0）

0 DBC禁用

1 DBC啟用

描述

設置每個省電級別的閾值。

DBC_TH1 [16]：DBC保守模式的閾值設置的高字節。 （POR = 0）

DBC_TH1 [15：8]：DBC保守模式的閾值設置的第二個字節。 （POR = 00000000）

DBC_TH1 [7：0]：DBC的保守模式的閾值設置的低字節。 （POR = 00000000）

TH1 =顯示寬度*顯示高度* 3 * 0.1 / 16

DBC_TH2 [16]：DBC的正常模式的閾值設置的高字節。 （POR = 0）

DBC_TH2 [15：8]：DBC的正常模式的閾值設置的第二個字節。 （POR = 00000000）

DBC_TH2 [7：0]：DBC的正常模式的閾值設置的低字節。 （POR = 00000000）

TH2 =顯示寬度*顯示高度* 3 * 0.25 / 16

DBC_TH3 [16]：DBC的進取模式的閾值設置的高字節。 （POR = 0）

DBC_TH3 [15：8]：DBC的進取模式的閾值設置的第二個字節。 （POR = 00000000）

DBC_TH3 [7：0]：DBC的進取模式的閾值設置的低字節。 （POR = 00000000）

TH3 =顯示寬度*顯示高度* 3 * 0.6 / 16

描述

獲得每個省電級別的閾值。

DBC_TH1 [16]：DBC保守模式的閾值設置的高字節。 （POR = 0）

DBC_TH1 [15：8]：DBC保守模式的閾值設置的第二個字節。 （POR = 00000000）

DBC_TH1 [7：0]：DBC的保守模式的閾值設置的低字節。 （POR = 00000000）

DBC_TH2 [16]：DBC的正常模式的閾值設置的高字節。 （POR = 0）

DBC_TH2 [15：8]：DBC的正常模式的閾值設置的第二個字節。 （POR = 00000000）

DBC_TH2 [7：0]：DBC的正常模式的閾值設置的低字節。 （POR = 00000000）

DBC_TH3 [16]：DBC的進取模式的閾值設置的高字節。 （POR = 0）

DBC_TH3 [15：8]：DBC的進取模式的閾值設置的第二個字節。 （POR = 00000000）

DBC_TH3 [7：0]：DBC的進取模式的閾值設置的低字節。 （POR = 00000000）

描述

啟動PLL。開始之前，系統使用晶體振蕩器或時鐘輸入。

A [1]：鎖定PLL（POR = 0）

PLL使能100us后，可以開始鎖定PLL

0使用參考時鐘作為系統時鐘

1使用PLL輸出作為系統時鐘

A [0]：使能PLL（POR = 0）

0禁用PLL

1啟用PLLSolomon Systech 2010年1月P 74/93修訂版1.1 SSD1963

在啟用PLL之前，必須首先配置PLL設置（“0xE2”）。 PLL使能100us后，可以開始

鎖定PLL。在PLL鎖定后，SSD1963需要切換到PLL輸出作為系統時鐘。以下是程序

序列。

寫命令“0xE0”

寫入數據“0x01”

等待100us使PLL穩定

寫命令“0xE0”

寫數據“0x03”

寫命令“0x01”

*注意：SSD1963在PLL鎖定之前在參考時鐘下運行，寄存器不能設置為快于一半

參考時鐘頻率。例如，不允許對具有10MHz參考時鐘的SSD1963進行編程

高于5M字/秒。

描述

設置PLL的MN

M [7：0]：PLL的乘數（M）。 （POR = 00101101）

N [3：0]：PLL的分頻器（N）。 （POR = 0011）

C [2]：影響MN值（POR = 0）

0忽略乘數（N）和分頻（N）值

1實現乘數和分頻值

VCO =參考輸入時鐘x（M + 1）

PLL頻率= VCO /（N + 1）

*注：250MHz <VCO <800MHz

對于10MHz參考時鐘來獲得100MHz PLL頻率，用戶無法編程M = 19和N = 1

這種情況是設置M = 29和N = 2，其中10×30/3 = 100MHz。

WRITE COMMAND“0xE2”

寫數據“0x1D”（M = 29）

寫數據“0x02”（N = 2）

寫數據“0x54”（虛擬字節）

描述

獲取PLL的MN設置

M [7：0]：PLL的乘數（M）。 （POR = 00101101）

N [3：0]：PLL的分頻器（N）。 （POR = 0011）

C [2]：影響MN值（POR = 0）

0忽略乘數（M）和除數（N）值。

1實現乘數和分頻值

描述

獲取PLL狀態

A [2]：PLL鎖定

0未鎖定

1鎖定

描述

設置深度睡眠模式。 PLL將被停止。

它需要發出2個啞讀取以退出深度睡眠模式。

描述

設置LSHIFT（像素時鐘）頻率

LCDC_FPR [19:16]：像素時鐘頻率設置的最高4位。 （POR = 0111）

LCDC_FPR [15：8]：像素時鐘頻率設置的高字節。 （POR = 11111111）

LCDC_FPR [7：0]：用于像素時鐘頻率設置的低字節。 （POR = 11111111）

用于并行LCD接口：

將像素時鐘配置為PLL頻率x（（LCDC_FPR + 1）/ 220）

為了在PLL頻率= 100MHz時獲得PCLK = 5.3MHz，

5.3MHz = 100MHz *（LCDC_FPR + 1）/ 220

LCDC_FPR = 55574

WRITE COMMAND“0xE6”

寫入數據“0x00”（LCDC_FPR = 55574）

寫數據“0xD9”

寫入數據“0x16”

對于串行LCD接口：

將像素時鐘配置為PLL頻率x（（LCDC_FPR + 1）/ 220）* 4

為了在PLL頻率= 100MHz時獲得PCLK = 5.3MHz，

5.3MHz = 100MHz *（（LCDC_FPR + 1）/ 220）* 4

LCDC_FPR = 13892

WRITE COMMAND“0xE6”

寫數據“0x00”（LCDC_FPR = 13892）

寫數據“0x36”

寫入數據“0x44”

描述

獲取當前的LSHIFT（像素時鐘）頻率設置SD1963 Rev 1.1 P 77/93 Jan 2010 Solomon Systech

LCDC_FPR [19:16]：像素時鐘頻率設置的最高4位。 （POR = 0111）

LCDC_FPR [15：8]：像素時鐘頻率設置的高字節。 （POR = 11111111）

LCDC_FPR [7：0]：用于像素時鐘頻率設置的低字節。 （POR = 11111111）

描述

將并行主機處理器中的像素數據格式設置為8位/ 9位/ 12位/ 16位/ 16位（565）/ 18位/ 24位

接口。 此命令僅用于顯示數據，命令格式始終為8位。

A [2：0]：像素數據接口格式（POR = 101）

000 8位

001 12位

010 16位打包

011 16位（565格式）

100 18位

101 24位

110 9位

其他保留

*注意：未使用的數據總線將由SSD1963驅動到地，因此不要將未使用的數據總線連接到

MCU。

描述

獲取并行主機處理器接口中的當前像素數據格式設置。

A [2：0]：像素數據接口格式（POR = 101）

000 8位

001 12位

010 16位打包

011 16位（565格式）

100 18位

101 24位

110 9位

其他保留

10最大評分

表10-1：最大額定值（電壓參考VSS）

最大額定值是超出設備可能發生的損壞的值。 功能操作應限于

電氣特性表或引腳說明部分的限制

該器件包含用于保護輸入免受高靜態電壓或電場損壞的電路; 但是，建議

應采取正常的預防措施，以避免將任何高于最大額定電壓的電壓施加到該高阻抗

電路。 為了正常工作，建議將VIN和VOUT限制在VSS <（VIN或VOUT）<VDDIO范圍內。 可靠性

如果未使用的輸入連接到適當?shù)倪壿嬰妷弘娖剑ɡ�如，VSS或VDDIO），則可以提高工作效率。 未使用的輸出

必須保持開放 該設備可能是光敏感的。 應注意避免將本設備暴露于任何光源

正常運行時。 該設備不受輻射防護。

11建議的操作條件

表11-1：推薦工作條件

11.1加電順序

                             圖11-1：上電序列

注意

時鐘參考僅適用于使用CLK時。

表12-1：直流特性

13.1時鐘時序

表13-1：CLK（PLL旁路）的時鐘輸入要求

表13-2：CLK的時鐘輸入要求

表13-3：晶體振蕩器XTAL的時鐘輸入要求

13.2 MCU接口時序

13.2.1并行6800系列接口時序

表13-4：并行6800系列接口時序特性（使用CS＃作為時鐘）

*系統時鐘表示外部輸入時鐘（PLL旁路）或內部生成時鐘（PLL使能）

圖13-1：并行6800系列接口時序圖（使用CS＃作為時鐘）

表13-5：并行6800系列接口時序特性（使用E作為時鐘）

圖13-2：并行6800系列接口時序圖（使用E作為時鐘）

13.2.2并行8080系列接口時序

表13-6：并行8080系列接口時序特性

*系統時鐘表示外部輸入時鐘（PLL旁路）或內部生成時鐘（PLL使能）

圖13-3：并行8080系列接口時序圖（寫周期）

圖13-4：并行8080系列接口時序圖（讀周期）

13.3并聯LCD接口時序

圖13-5：通用TFT面板時序

LDEN

HPS HDP

LPS

HT（= 1線）

VT（= 1幀）

圖13-7：串行RGB接口時序（帶啞模式）

14應用實例

圖14-1：SSD1963應用電路（帶直接時鐘輸入）

略》

完整的Word格式文檔51黑下載地址：

SSD1963中文翻譯版.doc (2.14 MB, 下載次數: 188)

2019-4-27 16:06 上傳

點擊文件名下載附件
SSD1963
