三色LED Arduino模板程序

[復制鏈接]
ID:527977 發表于 2019-5-5 20:52 | 顯示全部樓層 |閱讀模式

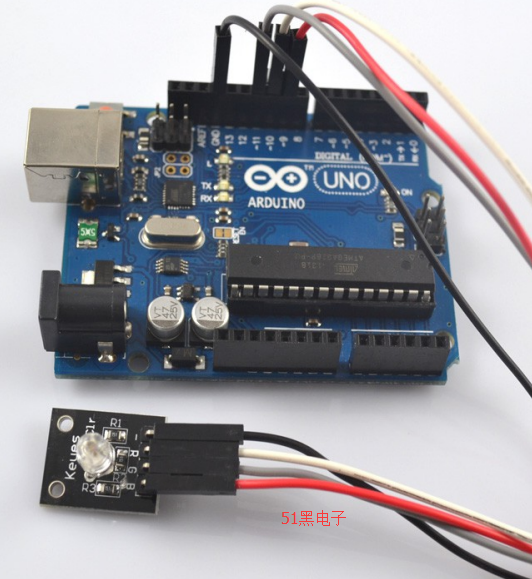

RGB LED模塊由一個插件全彩LED制成,通過R、G、B三個引腳的PWM電壓輸入可以調節三種基色(紅/藍/綠)的強度從而實現全彩的混色效果。用Arduino對模塊的控制可實現酷炫的燈光效果。

Arduino源程序如下:
  1. int redpin = 11; //select the pin for the red LED
  2. int bluepin =10; // select the pin for the  blue LED
  3. int greenpin =9;// select the pin for the green LED
  4. int val;
  5. void setup() {
  6.   pinMode(redpin, OUTPUT);
  7.   pinMode(bluepin, OUTPUT);
  8.   pinMode(greenpin, OUTPUT);
  9.   Serial.begin(9600);
  10. }
  11. void loop()
  12. {
  13. for(val=255; val>0; val--)
  14.   {
  15.    analogWrite(11, val);
  16.    analogWrite(10, 255-val);
  17.    analogWrite(9, 128-val);
  18.    delay(1);
  19.   }
  20. for(val=0; val<255; val++)
  21.   {
  22.    analogWrite(11, val);
  23.    analogWrite(10, 255-val);
  24.    analogWrite(9, 128-val);
  25.    delay(1);
  26.   }
  27. Serial.println(val, DEC);
  28.   }
復制代碼

全部資料51hei下載地址:
3色LED模塊.rar (182.27 KB, 下載次數: 8)
