源碼：
//包含頭文件
- #include <reg52.h>
- #include <math.h>
- unsigned char code dispbit[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //反掃 （高位接高位）
- //unsigned char code dispbit[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01}; //正掃 （高位接低位）
- unsigned char code dispcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//數碼管顯示碼0-9 （a b c d e f g dp）
- unsigned char dispbuf[6]={0,0,0,0,0,0}; //顯示數據暫存數組
- unsigned char temp[6]; //頻率值暫存數組
- unsigned char T0count; //計數器計滿次數，計滿一次對應的脈沖數為65536個
- unsigned int timecount; //定時器定時1秒的變量，每次對應為50ms，計20次對應就是1秒，然后計算一秒內的計數器脈沖個數
- bit flag; //計時到1秒時該標志位置1，進行脈沖數的運算，得出結果送顯示，然后該位清零，重新開始脈沖計數
- unsigned long x; //計算脈沖的數據范圍一般比較大，所以用無符號長整形變量定義該變量
- sbit dian=P0^7; //位定義小數點，用于kHz顯示
-
- void display() //顯示函數
- {
- unsigned int j; //定義變量用于顯示延時
- if(dispbuf[5]!=0) //如果十萬位不為0
- {
- P2=dispbit[5];
- P0=dispcode[dispbuf[5]]; //十萬位正常顯示數字
- for(j=50;j>0;j--);
- P0=0xff;
- }
- if(dispbuf[5]!=0||dispbuf[4]!=0) //如果十萬位和萬位都不等于零
- {
- P2=dispbit[4];
- P0=dispcode[dispbuf[4]]; //萬位正常顯示
- for(j=50;j>0;j--);
- P0=0xff;
- }
- P2=dispbit[3]; //同上
- P0=dispcode[dispbuf[3]];
- dian=0; //該位顯示小數點
- for(j=50;j>0;j--);
- P0=0xff;
- P2=dispbit[2];
- P0=dispcode[dispbuf[2]];
- for(j=50;j>0;j--);
- P0=0xff;
- P2=dispbit[1];
- P0=dispcode[dispbuf[1]];
- for(j=50;j>0;j--);
- P0=0xff;
- P2=dispbit[0];
- P0=dispcode[dispbuf[0]];
- for(j=50;j>0;j--);
- P0=0xff;
- }
- void main(void) //主函數
- {
- unsigned char i;
- TMOD=0x15; //定義T1為定時模式，T0位計數模式
- TH0=0;
- TL0=0; //計數器清零
- TH1=0x3c;
- TL1=0xb0; //定時器賦值（定時50ms）
- TR1=1; //打開定時器T1
- TR0=1; //打開計數器T0
- ET0=1; //打開中斷允許
- ET1=1; //打開中斷允許
- EA=1; //打開中斷總開關
- while(1) //進入循環，因?yàn)槔ㄌ杻?nèi)為常數1，不會變化，所以該表達式一直成立，又稱死循環
- {
- display(); //調用顯示函數
- if(flag) //判斷1秒時間是否到
- {
- flag=0; //標志位清零，計算完脈沖數后重新開始計時計數
- x=T0count*65536+TH0*256+TL0; //讀取1秒時間內的計數個數（T0count為每次計數超過65536時進入計數中斷加1）
- for(i=0;i<6;i++) //for循環將暫存數組內數據清零
- {
- temp[i]=0;
- }
- i=0; //i清零
- while(x/10) //將x拆分為6個一位數
- {
- temp[i]=x%10; //如果x/10不為0，將x除以10的余數賦值temp【i】
- x=x/10; //然后將x/10的商賦值給x
- i++; //i++
- }
- temp[i]=x; //最高位直接賦值給temp【i】
- for(i=0;i<6;i++) //for循環用于將數據送入顯示暫存數組
- {
- dispbuf[i]=temp[i]; //賦值語句
- }
- T0count=0; //計數器中斷次數清零
- TH0=0;
- TL0=0; //計數器清零
- TR0=1;
- TR1=1; //重新打開定時計數器
- }
- }
- }
-
- void t0() interrupt 1 //計數器中斷函數
- {
- T0count++; //計數超過65536，就產生一次中斷
- }
-
- void t1() interrupt 3 //定時器中斷函數
- {
- TH1=0x3c;
- TL1=0xb0; //50ms進入一次中斷，進入中斷后要重新賦初值
- timecount++; //每進一次中斷就是50ms，該變量加一
- if(timecount==20) //該變量加到20次時，代表1秒到了
- {
- TR0=0; //關閉計數器
- TR1=0; //關閉定時器
- timecount=0; //計時變量清零，準備下次定時
- flag=1; //一秒時間到，該標志位置1，主函數中執行脈沖數運算與顯示函數
- }
- }
- /**************************這里是函數的結尾END***************************/

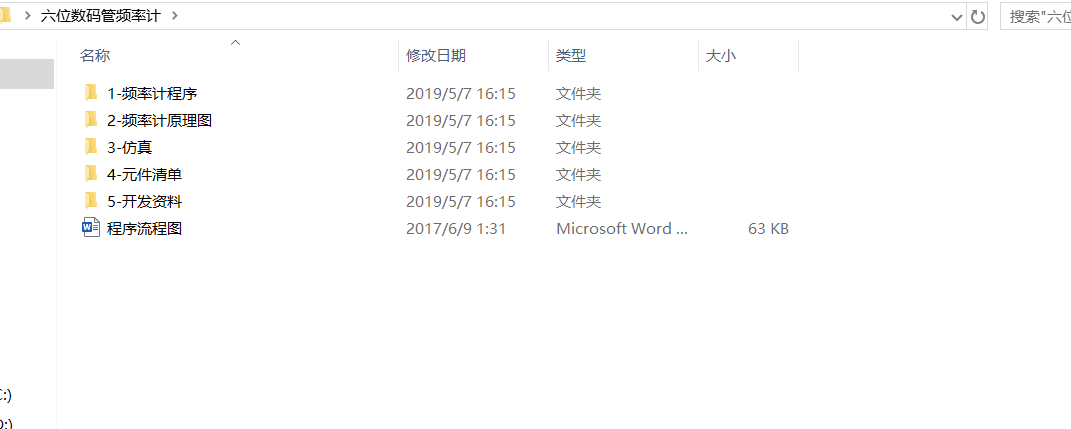

六位數碼管頻率計.zip
(480.69 KB, 下載次數: 304)
2019-5-7 17:20 上傳
點擊文件名下載附件
|
