“舵機反向器”是什么工作原理?用51單片機怎么編程呢(附實物圖和電路圖)

[復制鏈接]
跳轉到指定樓層
樓主
ID:544869 發表于 2019-5-31 21:52 來自觸屏版 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
“舵機反向器”的作用讓舵機搖臂向反擺動,比如輸入是0~90度(t=1~2ms, T=20ms),輸出就是90~0度(t=2~1ms, T=20ms); 如果輸入30度,輸出就是60度。0~135度或0~180度同理。

注:市場上普通的遙控器t=1~2ms,T=20ms(90度),單片機可以做到t=0.5~2.5ms,T=20ms(180度)
……

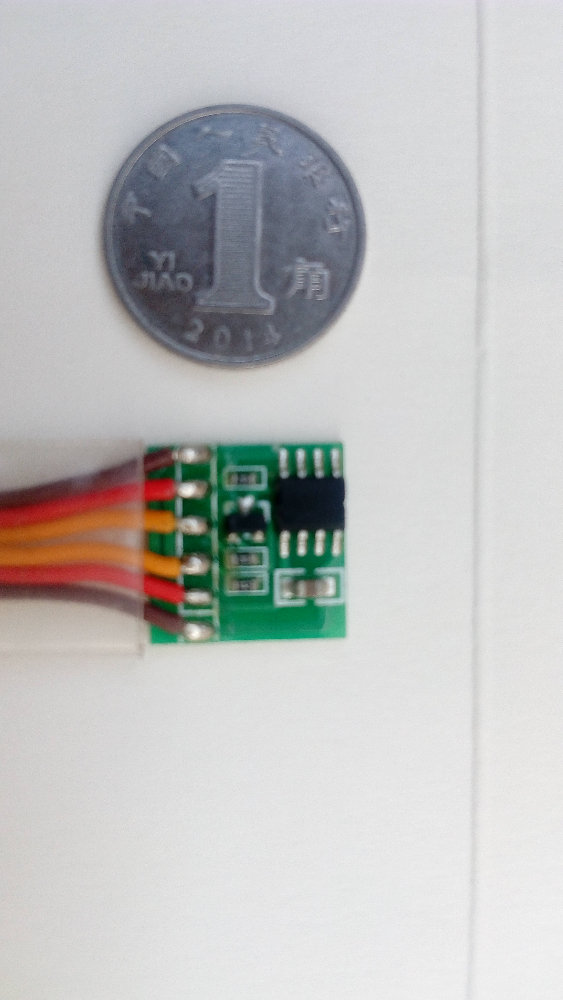

實物圖,和一角錢差不多大小。
電路圖,輸入信號經過三級管 電平反向,然后經過一個小IC處理,t時間大小就反向了,真的很神奇哦!
請問大俠和老師們:這是什么原理呢?如何用51單片機來編程?謝謝!




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:415123 發表于 2019-5-31 23:26 | 只看該作者
我不確定是否理解正確,如果你畫的那個波形圖是輸入的話,那么輸出就應該是與它相反的波形。實現方法就是使用定時器,定時周期20ms,檢測輸入,有輸入時,開啟定時器,同時輸出和輸入反向(也就是如果輸入為高,輸出就為低)。隨時檢測輸入,當輸入為低時,讓輸出為高,20ms定時到時,讓輸出為低,關定時器,一個周期完成
回復

使用道具 舉報

板凳
ID:544869 發表于 2019-6-3 08:47 來自觸屏版 | 只看該作者
honey_teck 發表于 2019-5-31 23:26
我不確定是否理解正確,如果你畫的那個波形圖是輸入的話,那么輸出就應該是與它相反的波形。實現方法就是使 ...

你好!因?yàn)槭堑谝淮伟l(fā)帖子,很多規矩不懂,以為帖子沒有發出來,所以沒及時回復,不好意思。
您說的輸入信號需要使用計時器,讓我很受啟發,謝謝!
在反向上,是t的時間取反,不是電平取反,比如90度信號:輸入t=1ms,輸出t=2ms,如果輸入t=1.2ms,輸出就是1.8ms(T=20ms周期不變)。
回復

使用道具 舉報

地板
ID:572103 發表于 2020-5-1 22:55 | 只看該作者
提供代碼學習一下唄
回復

使用道具 舉報

5#
ID:475031 發表于 2021-1-31 14:23 | 只看該作者
上面IC什么型號?
回復

使用道具 舉報
