C51MCU+CL5767 C模式 FM收音機

ID:307020 · 發表于 2019-6-1 19:19

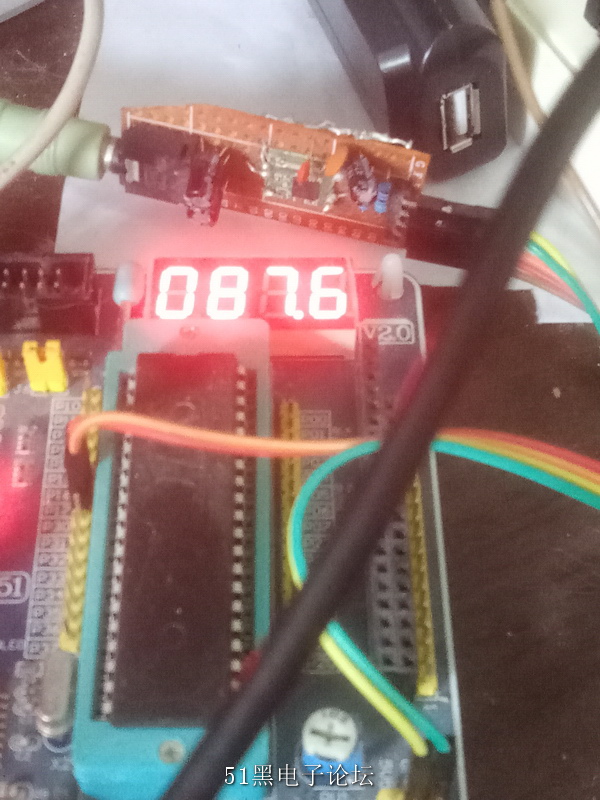

C51MCU+CL5767 C-MODE 調頻收音機實驗板，LED顯示上方為洞洞板焊接，I2C時鐘連線至STC89C51 MCU P1.7；數據線至P1.6，3V 連至MCU實驗板3.3V；I2C至3V上拉電阻4K7，音頻輸出至顯示器音頻輸入。

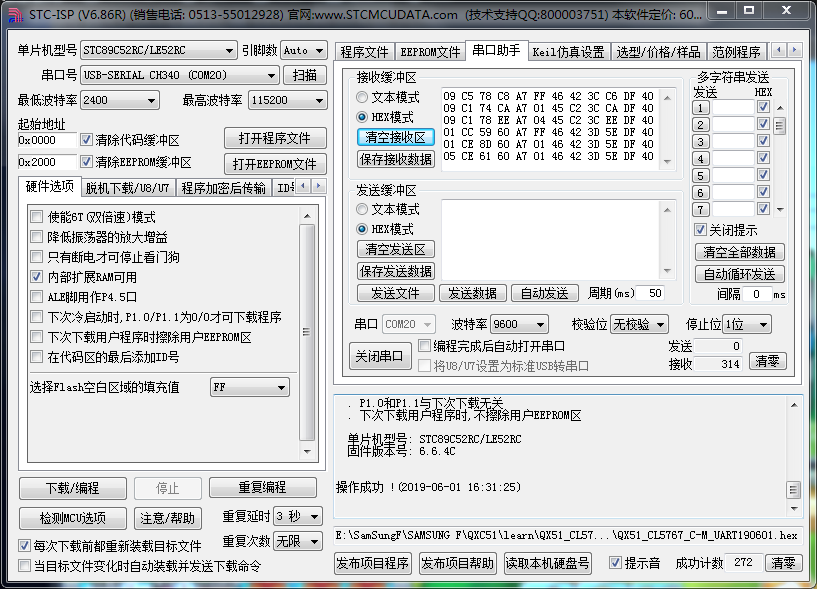

程序直接使用CL5767內部音量控制，可以將CL5767數據 串口助手顯示的CL5767數據信息.png

上傳至上位機，圖片為STC ISP 串口助手讀到的HEX數據

ID:307020 · 發表于 2019-6-2 09:55

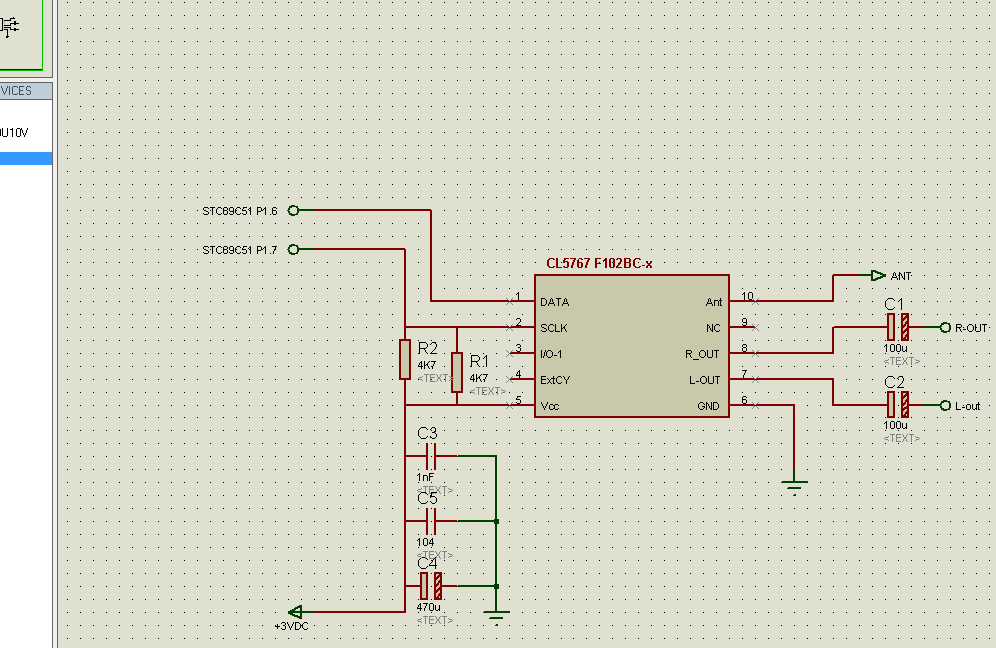

CL5767 F-102Bx與MCU連線圖

ID:307020 · 發表于 2019-6-2 10:02

源代碼文本

ID:307020 · 發表于 2019-6-2 16:10

獨立按鍵為STC89C51/52的PIN P3.2~P3.5,可根據自己實際硬件情況作硬軟件調整。
sbit k1=P3^5;
sbit k2=P3^4;
sbit k3=P3^3;
sbit k4=P3^2;

ID:60026 · 發表于 2019-6-16 09:52

謝謝！下來學習！

ID:60026 · 發表于 2019-6-16 09:58

下了二次壓縮包空文件

ID:307020 · 發表于 2019-6-30 13:39

謝謝8樓，不好意思，重新壓縮了一遍

ID:307020 · 發表于 2019-6-30 13:43

謝謝管理員，請刪除文件名尾為190601的壓縮包，拜托了

ID:307020 · 發表于 2019-7-5 12:33

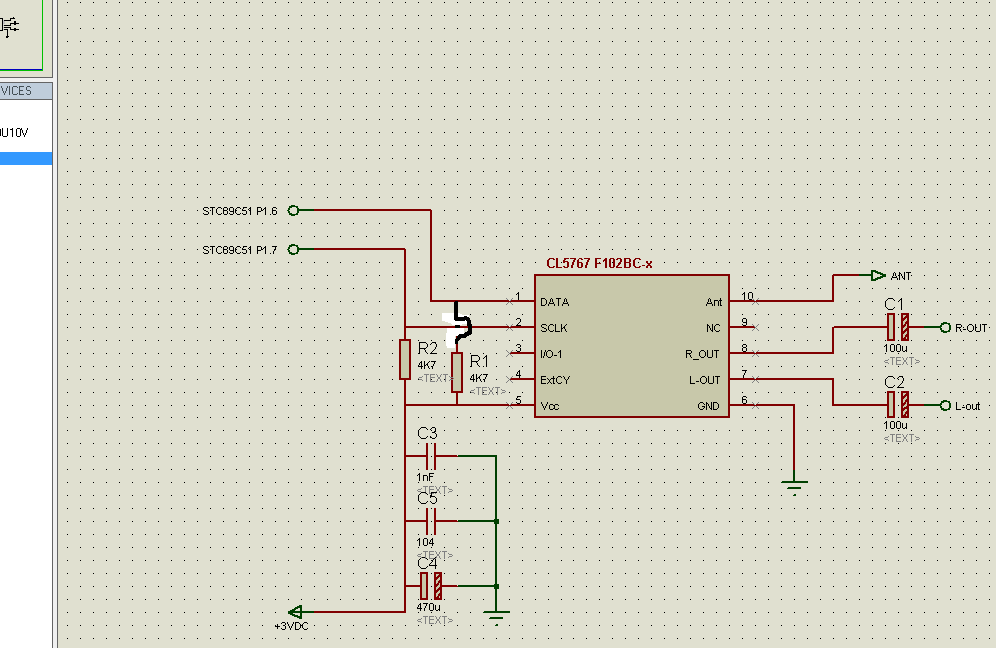

連線圖更正
