由NE555定時器構成的施密特觸發器Multisim仿真

[復制鏈接]
ID:554535 發表于 2019-6-4 11:46 | 顯示全部樓層 |閱讀模式

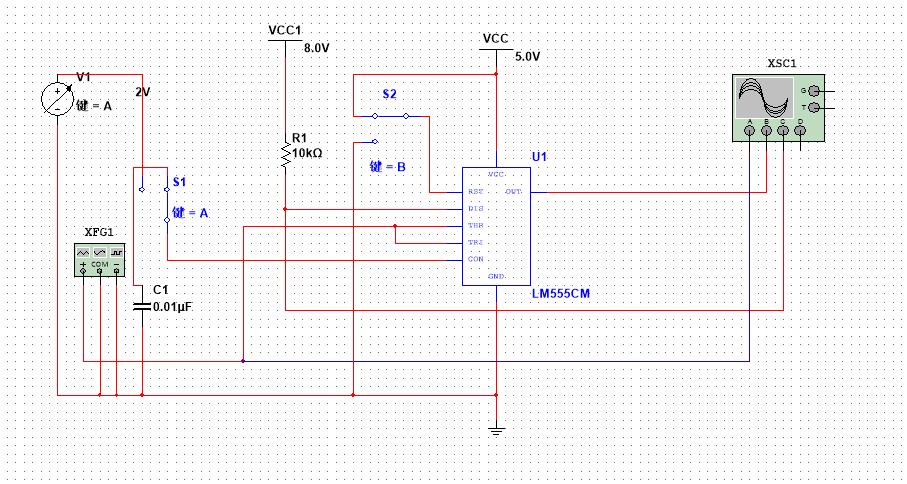

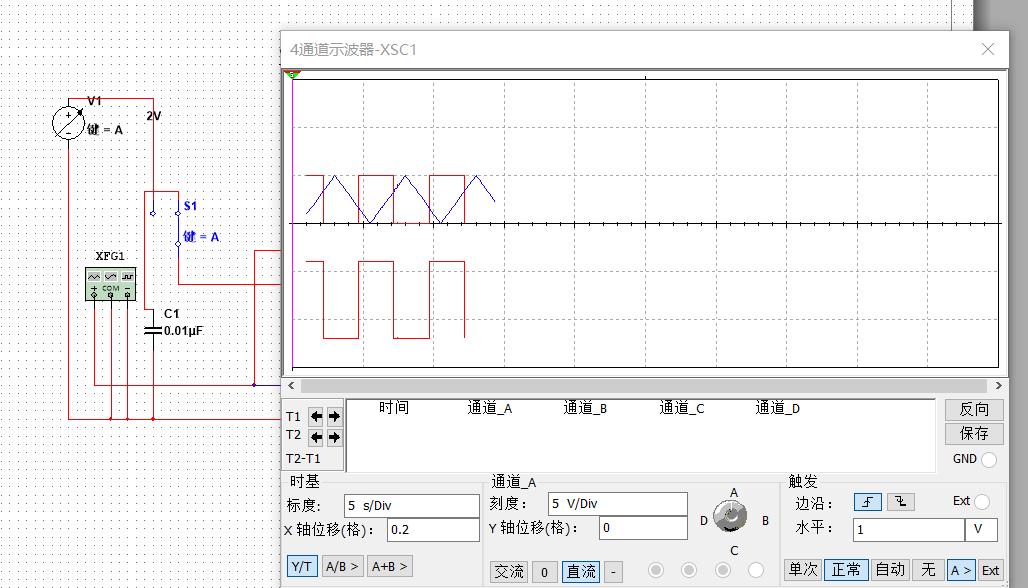

這是我畫的施密特觸發器仿真圖,可以輸出方波

施密特觸發器.zip

90.8 KB, 下載次數: 48, 下載積分: 黑幣 -5

由555構成的施密特
