從51入門stm32，位帶操作GPIO以及GPIO初始化用頭文件

ID:562525 · 發表于 2019-6-15 16:03

本帖最后由 _4061N_ 于 2019-6-20 19:05 編輯

如題，我是剛剛從51單片機入門的STM32，看到庫函數操作凌亂的一匹。
所以將STM32F1的所有GPIO配置的位帶別名區的寄存器地址都定義了名字，使用這個定義頭文件，可以不必使用庫函數，直接去完成點亮LED燈的首要任務......（加快51的代碼移植）
而且我感覺這個頭文件將來一定是有用的。（整整打了2000行宏定義）
我覺得這個東西很方便，所以現在將其分享出來。
頭文件作用：幫助直接操作特定IO口的狀態、可以通過一個符號就實現單個IO口的初始化（每個IO的初始化實際最多生成兩句C代碼，已經是最簡形式了）。
使用方式看單片機代碼

補充：現今準備將所有寄存器都搞一下，持續更新......//已完成內容:
/*定時器寄存器組TIMx  (通用（2、3、4、5 ） +  基本（6、7）)
TIMx_CR1    //控制寄存器 1
TIMx_CR2    //控制寄存器 2
TIMx_SMCR //從模式控制寄存器
TIMx_DIER //DMA/ 中斷使能寄存器
TIMx_SR    //狀態寄存器
TIMx_EGR    //事件產生寄存器
TIMx_CCMR1 //捕獲/ 比較模式寄存器 1
TIMx_CCMR2 //捕獲/ 比較模式寄存器 2
TIMx_CCER //捕獲/ 比較使能寄存器
TIMx_CNT    //計數器
TIMx_PSC    //預分頻器
TIMx_ARR    //自動重裝載寄存器

TIMx_CCR1 //捕獲/ 比較寄存器 1
TIMx_CCR2 //捕獲/ 比較寄存器 2
TIMx_CCR3 //捕獲/ 比較寄存器 3
TIMx_CCR4 //捕獲/ 比較寄存器 4

TIMx_DCR    //DMA 控制寄存器
TIMx_DMAR //連續模式的DMA 地址
*/
/*外部中斷配置寄存器組：
AFIO_EXTICR1  //外部中斷配置寄存器1
AFIO_EXTICR2  //外部中斷配置寄存器2
AFIO_EXTICR3  //外部中斷配置寄存器3
AFIO_EXTICR4  //外部中斷配置寄存器4
*/
/*EXTI中斷與事件寄存器組：
EXTI_IMR //中斷屏蔽寄存器
EXTI_EMR //事件屏蔽寄存器
EXTI_RTSR  //上升沿觸發選擇寄存器
EXTI_FTSR  //下降沿觸發選擇寄存器
EXTI_SWER  //軟件中斷事件寄存器
EXTI_PR //掛起寄存器
*/
/*GPIO配置寄存器組：(帶操作)
GPIOx_CRL //GPIOx_配置寄存器1
GPIOx_CRH //GPIOx_配置寄存器2
GPIOx_IDR //GPIOx_輸入數據寄存器
GPIOx_ODR //GPIOx_輸出數據寄存器
GPIOx_BSRR //GPIOx_位設置/ 清除寄存器，寫0無效
GPIOx_BRR //GPIOx_位清除寄存器，寫0無效
GPIOx_LCKR //GPIOx_配置鎖定寄存器
*/
/*RCC配置寄存器組：
RCC_CR       //時鐘控制寄存器
RCC_CFGR    //時鐘配置寄存器
RCC_CIR       //時鐘中斷寄存器
RCC_APB2_RSTR  //APB2外設復位寄存器，寫0無效
RCC_APB1_RSTR  //APB1外設復位寄存器，寫0無效
RCC_AHB_ENR //AHB外設時鐘使能寄存器
RCC_APB2_ENR //APB2外設時鐘使能寄存器
RCC_APB1_ENR //APB1外設時鐘使能寄存器
RCC_BDCR    //備份域控制寄存器
RCC_CSR       //控制/狀態寄存器
RCC_AHBRSTR //AHB 外設時鐘復位寄存器
RCC_CFGR2    //時鐘配置寄存器 2
*/

//include 這個頭文件
#define NRF24L01_CE PA4_O
#define NRF24L01_CSN PC4_O
#define NRF24L01_SCK PA5_O
#define NRF24L01_MOSI PA7_O
#define NRF24L01_MISO PA6_I
#define NRF24L01_IRQ PC5_I
//include NRF24L01軟驅動頭文件
void GPIO_Configuration(void )
{
//NRF24L01配置
PA4_SET_50M_PP //注意：這里是沒有分號的
PC4_SET_50M_PP
PA5_SET_50M_PP
PA7_SET_50M_PP
PA6_SET_IPU
PC5_SET_IPD
PB0_SET_50M_PP
PB1_SET_50M_PP
}
int main (void)
{
GPIO_Configuration( );
......
}

復制代碼

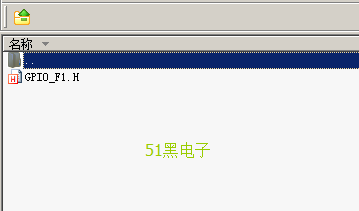

全部資料51hei下載地址：

RES_F1.zip (51.34 KB, 下載次數: 19)
