NE555時基電路的七個典型應用電路

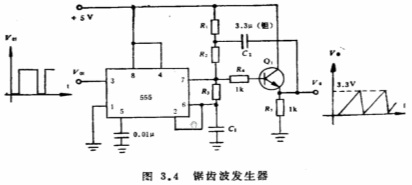

• 鋸齒波電路


2、多種波形發生電路

如圖參數為1khz頻率的信號，調節電位器Rw改變頻率

另一種頻率可變占空不變的電路（下圖頻率范圍為5kHz到50kHz）

• 占空比可調的多諧振蕩器（輸出信號周期不變占空比系數可調）


• 大范圍可調的占空比電路


• 555構成施密特觸發器進行波形的整形（將三角波或者正弦波變成方波）


電容的大小用1uf到0.01uf都可以，周期與三角波相同，可以通過給5腳加入控制電壓改變輸出波形的占空比

   如果輸入信號的峰值小于2VDD/3，此電路不能產生方波，需要給5腳加控制電壓才能產生方波

6、555構成單穩態觸發器

暫態維持時間為
