智能窗簾設計：51單片機+A/D轉換+光敏電阻+LCD1602+步進電機

  [復制鏈接]
ID:458298 發表于 2019-6-26 13:04 | 顯示全部樓層 |閱讀模式
這是我做的仿真，如有不足，還請大家指出。謝謝各位。文件中包含protues仿真、程序。

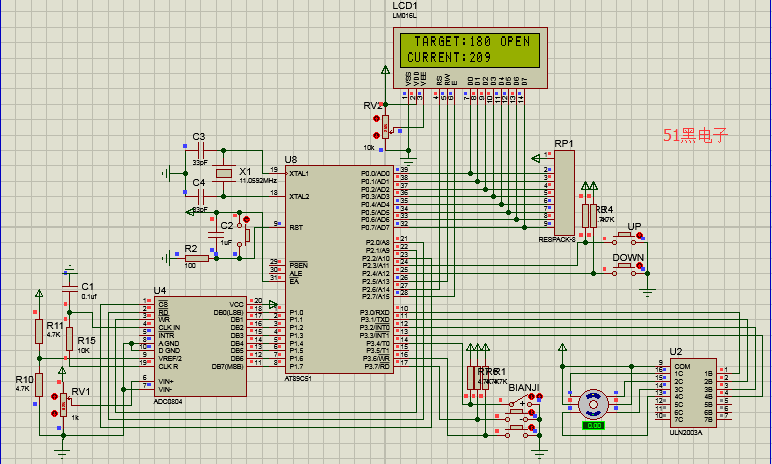

protues仿真圖

protues仿真圖

單片機源程序如下:
  1. #include <reg52.h>

  3. #define uchar unsigned char
  4. #define uint unsigned int
  5. #define yi 0x80       //LCD第一行的初始位置,因?yàn)長CD1602字符地址首位D7恒定為1（100000000=80）
  6. #define er 0x80+0x40 //LCD第二行初始位置（因?yàn)榈诙械谝粋�(gè)字符位置地址是0x40）

  8. uchar display_digit[]={0,0,0};
  9. uchar yuzhi[]={0,0,0};
  10. uchar phasecw[4] ={0x08,0x04,0x02,0x01};//正轉 電機導通相序 D-C-B-A
  11. uchar phaseccw[4]={0x01,0x02,0x04,0x08};//反轉 電機導通相序 A-B-C-D

  13. sbit R_D=P2^0;
  14. sbit W_R=P2^1;
  15. sbit C_S=P2^2;

  17. sbit Up=P2^3;
  18. sbit Down=P2^4;

  20. sbit rw=P2^5;                 //液晶讀寫端
  21. sbit rs=P2^6;                 //液晶指令/數據輸入控制
  22. sbit en=P2^7;                 //液晶使能端

  24. sbit AD_data=P1;

  26. sbit bianji=P3^4;
  27. sbit jia=P3^7;
  28. sbit jian=P3^6;

  30. uint adval;
  31. uint fazhi=180;
  32. uchar state=1;//1為窗簾打開，0為窗簾關閉
  33. uchar zhuangtai=1;//1為窗簾打開，0為窗簾關閉

  35. void  Time_init()
  36. {
  37.         EA=1;
  38.         TMOD=0x11;
  39.         TH0=0xf8;
  40.         TL0=0xcc;
  41.         ET0=1;
  42.         TR0=0;
  43. }

  45. void delay(uint time)
  46. {
  47.         uint x,y;
  48.         for(x=time;x>0;x--)
  49.         for(y=110;y>0;y--);
  50. }

  52. void qiangdushuzhi()
  53. {
  54.         C_S=0;
  55.         W_R=0;                 //啟動AD轉換
  56.         delay(1);
  57.         W_R=1;
  58.         C_S=1;
  59.         delay(10);
  60.         P1=0xff;                //讀取AD轉換值前,先把P1口置1
  61.         C_S=0;
  62.         R_D=0;                         //AD讀使能
  63.         delay(1);
  64.         adval=P1;                  //把AD轉換好的值,賦給 adval
  65.         R_D=1;
  66.         C_S=1;                         //置1后,為下次AD轉換做準備
  67.         delay(1);
  68.
  69.         display_digit[0]=adval/100;
  70.         display_digit[1]=adval%100/10;                   //取得十位數字
  71.         display_digit[2]=adval%10;                   //取得個位數字
  72. }

  74. void write_1602com(uchar com)
  75. {
  76.         rs=0;                //數據/指令選擇置為指令
  77.         rw=0;                //讀寫選擇置為寫
  78.         P0=com;              //送入數據
  79.         delay(1);
  80.         en=1;                //拉高使能端，為制造有效的下降沿做準備
  81.         delay(1);
  82.         en=0;                //en由高變低，產生下降沿，液晶執行命令
  83. }

  85. void write_1602dat(uchar dat)
  86. {
  87.         rs=1;               //數據/指令選擇置為數據
  88.         rw=0;               //讀寫選擇置為寫
  89.         P0=dat;             //送入數據
  90.         delay(1);
  91.         en=1;               //en置高電平，為制造下降沿做準備
  92.         delay(1);
  93.         en=0;               //en由高變低，產生下降沿，液晶執行命令
  94. }

  96. void write_1602str(uchar *s)  //寫字符串
  97. {
  98.         while(*s)
  99.                 {
  100.                         write_1602dat(*s++);
  101.     }
  102. }

  104. void lcd_init()
  105. {
  106.         write_1602com(0x38);         //設置液晶工作模式，
  107.         write_1602com(0x0c);         //開顯示不顯示光標
  108.         write_1602com(0x06);         //整屏不移動，光標自動右移
  109.         write_1602com(0x01);         //清顯示
  110.   delay(5);
  111.         write_1602com(yi+5);         //固定符號從第一行第1個位置之后開始顯示
  112.         write_1602str("WELCOME");
  113.         delay(1000);
  114.         write_1602com(0x01);
  115. }

  117. void display( )
  118. {
  119.         yuzhi[0]=fazhi/100;
  120.         yuzhi[1]=fazhi%100/10;
  121.         yuzhi[2]=fazhi%10;
  122.         write_1602com(yi+0);
  123.         write_1602str(" TARGET:");
  124.   if(yuzhi[0]==0)
  125.         {
  126.                 write_1602dat(0x30+yuzhi[1]);
  127.                 delay(5);
  128.                 write_1602dat(0x30+yuzhi[2]);
  129.                 delay(5);
  130.         }
  131.   if(yuzhi[0]!=0)
  132.         {
  133.                 write_1602dat(0x30+yuzhi[0]);
  134.                 delay(5);
  135.                 write_1602dat(0x30+yuzhi[1]);
  136.                 delay(5);
  137.                 write_1602dat(0x30+yuzhi[2]);
  138.                 delay(5);
  139.         }
  140.         write_1602com(er+0);       //er是頭文件寫的值0x80+0x40
  141.         delay(5);
  142.         write_1602str("CURRENT:");
  143.         delay(5);
  144.         if(display_digit[0]==0)
  145.         {
  146.                 write_1602dat(0x30+display_digit[1]);      //數字+30得到該數字的LCD1602顯示碼
  147.           delay(5);
  148.           write_1602dat(0x30+display_digit[2]);      //數字+30得到該數字的LCD1602顯示碼
  149.     delay(5);
  150.                 write_1602str(" ");      //數字+30得到該數字的LCD1602顯示碼
  151.     delay(5);
  152.         }
  153.         if(display_digit[0]!=0)
  154.         {
  155.                 write_1602dat(0x30+display_digit[0]);
  156.           delay(5);
  157.           write_1602dat(0x30+display_digit[1]);      //數字+30得到該數字的LCD1602顯示碼
  158.           delay(5);
  159.           write_1602dat(0x30+display_digit[2]);      //數字+30得到該數字的LCD1602顯示碼
  160.     delay(5);
  161.         }
  162.         if(zhuangtai==1)
  163.         {
  164.                 write_1602com(yi+12);
  165.                 write_1602str("OPEN");
  166.         }
  167.         if(zhuangtai==0)
  168.         {
  169.                 write_1602com(er+11);
  170.                 write_1602str("CLOSE");
  171.         }
  172. }

  174. void zhengzhuan(uchar step)  //上升
  175. {
  176.         uchar i,j,k;
  177.         if(zhuangtai==0)
  178.         {
  179.                 write_1602com(0x01);
  180.                 write_1602com(yi+6);
  181.                 write_1602str("UP");
  182.                 k=20*step;
  183.                 for(j=0;j<k;j++)
  184.                 {
  185.                         for(i=0;i<4;i++)
  186.                         {
  187.                                 P3=phasecw[i];
  188.                                 delay(10);//轉速調節
  189.                         }
  190.                 }
  191.     P3=0xf1;
  192.                 zhuangtai=1;
  193.         }
  194. }
  195.
  196. void fanzhuan(uchar step)  //下降
  197. {
  198.         uchar i,j,k;
  199.         if(zhuangtai==1)
  200.         {
  201.                 write_1602com(0x01);
  202.                 write_1602com(yi+6);
  203.                 write_1602str("DOWN");
  204.                 k=20*step;
  205.                 for(j=0;j<k;j++)
  206.                 {
  207.                         for(i=0;i<4;i++)
  208.                         {
  209.                                 P3=phaseccw[i];
  210.                                 delay(10);//轉速調節
  211.                         }
  212.                 }
  213.                 P3=0xf8;
  214.                 zhuangtai=0;
  215.         }
  216. }

  218. void move(uchar level)
  219. {
  220.         switch(level)
  221.                 {
  222.                         case 0:switch(state)
  223.                                 {
  224.                                         case 0:break;
  225.                             case 1:fanzhuan(10);break;
  226.                     }
  227.                         state=0;break;
  228.                   case 1:switch(state)
  229.                                 {
  230.                                         case 0:zhengzhuan(10);break;
  231.                             case 1:break;
  232.                     }
  233.                         state=1;break;
  234.                 }
  235. }


  238. void bijiao()
  239. {
  240.         if(adval>=0&&adval<fazhi)
  241.         move(0);
  242.         if(adval>=fazhi&&adval<500)
  243.         move(1);
  244. }

  246. void yunxing()
  247. {
  248.         if(Down==1)
  249.                 {
  250.                         if(Up==1)
  251.                                 {
  252.                                         bijiao();
  253.                     }
  254.                         else if(Up==0)
  255.                     {
  256.                             zhengzhuan(10);
  257.                     }
  258.           }
  259.         else if(Down==0)
  260.                 {
  261.                   fanzhuan(10);
  262.           }
  263. }

  265. void key()
  266. {
  267.         if(bianji==0)
  268.         {
  269.                 write_1602com(yi+0);
  270.                 write_1602str("ORIGINAL:");
  271.                 if(yuzhi[0]==0)
  272.                 {
  273.                         write_1602dat(0x30+yuzhi[1]);
  274.                         delay(5);
  275.                         write_1602dat(0x30+yuzhi[2]);
  276.                         delay(5);
  277.                 }
  278.                 if(yuzhi[0]!=0)
  279.                 {
  280.                         write_1602dat(0x30+yuzhi[0]);
  281.                         delay(5);
  282.                         write_1602dat(0x30+yuzhi[1]);
  283.                         delay(5);
  284.                         write_1602dat(0x30+yuzhi[2]);
  285.                         delay(5);
  286.                 }
  287.                 write_1602str("    ");
  288.                 delay(5);
  289.                 while(1)
  290.                 {
  291.                         yuzhi[0]=fazhi/100;
  292.                         yuzhi[1]=fazhi%100/10;
  293.                         yuzhi[2]=fazhi%10;
  294.                         write_1602com(er+0);
  295.                         write_1602str("SETTING:");
  296.                         if(yuzhi[0]==0)
  297.                         {
  298.                                 write_1602dat(0x30+yuzhi[1]);
  299.                                 delay(5);
  300.                                 write_1602dat(0x30+yuzhi[2]);
  301.                                 delay(5);
  302.                         }
  303.                         if(yuzhi[0]!=0)
  304.                         {
  305.                                 write_1602dat(0x30+yuzhi[0]);
  306.                                 delay(5);
  307.                                 write_1602dat(0x30+yuzhi[1]);
  308.                                 delay(5);
  309.                                 write_1602dat(0x30+yuzhi[2]);
  310.                                 delay(5);
  311.                         }
  312.                         if(jia==0)
  313.                         {
  314.                                 delay(400);
  315.                                 fazhi=fazhi+5;
  316.                         }
  317.                         if(jian==0)
  318.                         {
  319.                                 delay(400);
  320.                                 fazhi=fazhi-5;
  321.                         }
  322.                         if(bianji==1)
  323.                         {
  324.                                 write_1602com(0x01);
  325.         break;
  326.                         }
  327.                 }
  328.         }
  329. }

  331. void main()
  332. {
  333.         Time_init();
  334.         delay(50);
  335.         lcd_init();      //調用液晶屏初始化子函數
  336.         while(1)
  337.         {
  338.                 key();
  339.                 qiangdushuzhi();
  340.                 display();
  341.                 yunxing();
  342.         }
  343. }
復制代碼
d.png c.png
所有資料51hei提供下載,用Proteus8.8才能打開:
智能窗簾設計.rar (88 KB, 下載次數: 645)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:563758 發表于 2019-6-28 06:15 | 顯示全部樓層
正在學習中
回復

使用道具 舉報

ID:524014 發表于 2019-6-28 08:45 | 顯示全部樓層
哇這的不錯
回復

使用道具 舉報

ID:579842 發表于 2019-7-17 10:18 來自手機 | 顯示全部樓層
為什么這個實物焊好液晶屏不顯示呢
回復

使用道具 舉報

ID:489394 發表于 2019-10-31 21:46 | 顯示全部樓層
絕對好帖子 感謝分享�。�！
回復

使用道具 舉報

ID:245429 發表于 2019-12-2 20:50 | 顯示全部樓層
為什么仿真打不開，是打包缺什么文件嗎？樓主用的是哪一個版本的PROTEUS
回復

使用道具 舉報

ID:564157 發表于 2019-12-17 19:42 | 顯示全部樓層
hahahaha..... 發表于 2019-7-17 10:18
為什么這個實物焊好液晶屏不顯示呢

你調電位器了嗎
回復

使用道具 舉報

ID:668500 發表于 2019-12-19 18:21 來自手機 | 顯示全部樓層
怎么沒有光敏電阻 電路圖里面？
回復

使用道具 舉報

ID:294123 發表于 2020-2-13 14:39 | 顯示全部樓層
793188403 發表于 2019-12-19 18:21
怎么沒有光敏電阻 電路圖里面？

用滑動變阻器代替了
回復

使用道具 舉報

ID:541150 發表于 2020-2-21 19:36 | 顯示全部樓層
這個只能實現光控嗎？
回復

使用道具 舉報

ID:700745 發表于 2020-3-7 13:49 | 顯示全部樓層
拿去試一下，再來
回復

使用道具 舉報

ID:424140 發表于 2020-3-9 13:08 | 顯示全部樓層
超級流氓兔 發表于 2020-3-7 13:49
拿去試一下，再來

實現了嗎？
回復

使用道具 舉報

ID:729259 發表于 2020-4-25 09:02 | 顯示全部樓層
樓主用的那個版本的軟件？我下載的工程文件打不開，提示錯誤
回復

使用道具 舉報

ID:737782 發表于 2020-4-25 16:08 | 顯示全部樓層
我想弄個溫控的
回復

使用道具 舉報

ID:366000 發表于 2020-4-25 21:57 來自手機 | 顯示全部樓層
設計文檔有嗎?謝謝
回復

使用道具 舉報

ID:582255 發表于 2020-4-25 22:50 | 顯示全部樓層
不能手動自動切換吧？
回復

使用道具 舉報

ID:646835 發表于 2020-5-11 09:47 | 顯示全部樓層
仿真圖為什嗎打不開
回復

使用道具 舉報

ID:137747 發表于 2020-5-11 15:08 | 顯示全部樓層
為什么仿真打不開，是打包缺什么文件嗎？樓主用的是哪一個版本的PROTEUS
回復

使用道具 舉報

ID:646835 發表于 2020-5-13 19:02 | 顯示全部樓層

打不開，
回復

使用道具 舉報

ID:646835 發表于 2020-5-13 19:38 | 顯示全部樓層

用ISISprotel
回復

使用道具 舉報

ID:766755 發表于 2020-6-4 16:59 | 顯示全部樓層
有設計文檔嗎
回復

使用道具 舉報

ID:763338 發表于 2020-6-5 21:52 | 顯示全部樓層
哪一個打開呀 為什么用proteus打開不了
回復

使用道具 舉報

ID:763338 發表于 2020-6-5 22:18 | 顯示全部樓層
cly5940220 發表于 2020-4-25 09:02
樓主用的那個版本的軟件？我下載的工程文件打不開，提示錯誤

我的也打不開
回復

使用道具 舉報

ID:775795 發表于 2020-6-15 09:30 來自手機 | 顯示全部樓層
有沒有說明書
回復

使用道具 舉報

ID:864140 發表于 2020-12-23 10:31 | 顯示全部樓層
能在這基礎上再加一個轉機嗎？感覺都沒有引腳了
回復

使用道具 舉報

ID:857685 發表于 2020-12-28 19:34 | 顯示全部樓層
想問一下大哥們，就是最近小弟做了個類似的小玩意兒，然后仿真畫好了，程序也寫好了，步進電機跟光敏電阻+LCD1602顯示模塊都分別能用，但是不懂如何把它們寫到一起呀，求懂的大哥給小弟指點一二
回復

使用道具 舉報

ID:674878 發表于 2021-1-5 16:30 | 顯示全部樓層
想問一下這個2003驅動管腳在哪里設置的
回復

使用道具 舉報

ID:935542 發表于 2021-6-15 14:42 來自手機 | 顯示全部樓層
有用STC15來做的嗎？
回復

使用道具 舉報

ID:1034298 發表于 2023-2-4 21:35 | 顯示全部樓層
793188403 發表于 2019-12-19 18:21
怎么沒有光敏電阻 電路圖里面？

左下角RV1就是光敏電阻
回復

使用道具 舉報

ID:1062205 發表于 2023-2-5 16:03 | 顯示全部樓層
單調的唯一的 發表于 2019-12-2 20:50
為什么仿真打不開，是打包缺什么文件嗎？樓主用的是哪一個版本的PROTEUS

需要8.11以上，你的版本低了吧
回復

使用道具 舉報

ID:1062205 發表于 2023-2-5 16:04 | 顯示全部樓層
aktuan007 發表于 2020-4-25 22:50
不能手動自動切換吧？

能，只要重新設置按鍵即可
回復

使用道具 舉報

ID:1062205 發表于 2023-2-5 16:05 | 顯示全部樓層
fx158 發表于 2020-2-21 19:36
這個只能實現光控嗎？

不只是光控，還能控制電機
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
