恒流電路有很多場合不僅需要場合輸出阻抗為零的恒流源，也需要輸入阻抗為無限大的恒流源，以下是幾種單極性恒流電路：
下載附件
2019-6-27 19:41 上傳

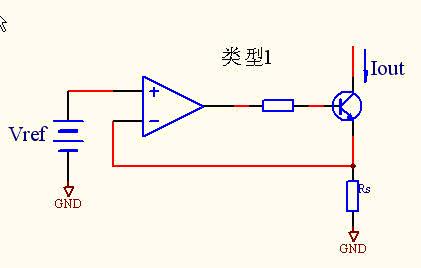

類型1：
特征：使用運放，高精度
輸出電流：Iout=Vref/Rs
下載附件
2019-6-27 19:41 上傳
類型2：
特征：使用并聯穩壓器，簡單且高精度
輸出電流：Iout=Vref/Rs
檢測電壓：根據Vref不同（1.25V或2.5V）
下載附件
2019-6-27 19:41 上傳
類型3：
特征：使用晶體管，簡單，低精度
輸出電流：Iout=Vbe/Rs
檢測電壓：約0.6V
下載附件
2019-6-27 19:41 上傳
類型4：
特征：減少類型3的Vbe的溫度變化，低、中等精度，低電壓檢測
輸出電流：Iout=Vref/Rs
<P使用JEFT，超低噪聲輸出電流：由JEFT決定
檢測電壓：與JEFT有關
其中類型1為基本電路，工作時，輸入電壓Vref與輸出電流成比例的檢測電壓Vs(Vs=Rs×Iout)相等，如圖5所示，
下載附件
2019-6-27 19:41 上傳
圖5
注：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE為誤差
若輸出級使用晶體管則電流檢測時會產生基極電流分量這一誤差，當這種情況不允許時，可采用圖6所示那樣采用FET管
下載附件
2019-6-27 19:41 上傳
圖6
Is=Iout-IG
類型2，這是使用運放與Vref（2.5V）一體化的并聯穩壓器電路，由于這種電路的Vref高達2.5V，所以電源利用范圍較窄
類型3，這是用晶體管代替運放的電路，由于使用晶體管的Vbe（約0.6V）替代Vref的電路，因此，Vbe的溫度變化毫無改變地呈現在輸出中，從而的不到期望的精度
類型4，這是利用對管補償Vbe隨溫度變化的電路，由于檢測電壓也低于0.1V左右，應此，電源利用范圍很寬
類型5，這是利用J-FET的電路，改變Rgs 可使輸出電流達到漏極飽和電流IDSS，由于噪聲也很小，因此，在噪聲成為問題時使用這種電路也有一定價值，在該電路中不接RGS，則電流值變成IDSS，這樣，J-FET接成二極管形式就變成了“恒流二極管”
以上電路都是電流吸收型電路，但除了類型2以外，若改變Vref極性與使用的半導體元件，則可以變成電流吐出型電路。
|
