關于TYN610單向可控硅的控制問題

ID:245053 · 發表于 2019-6-28 14:50

第一次弄可控硅電路，遇到問題，請教一下，如圖示：
1、按電路中的參數測試到時光耦是可以控制DS1輸出，但是在Q1上有約45V的電壓，DS1上有160V的電壓，顯然是不對。
2、去掉R3，并短接，則DS1上直接有140多V的電壓輸出，相當于Q1不受光耦控制

不知道是怎么回事：要嘛Q1直通了，要嘛Q1有幾十V的電壓。問題除在哪里，請教了��！。

ID:491875 · 發表于 2019-6-28 16:06

PC817不適合應用在這里，耐壓不夠，可以考慮使用MOC3041等光耦

ID:491875 · 發表于 2019-6-28 16:10

由于U1初級光敏三極管的耐壓不夠，被擊穿觸發Q1導通。

ID:10947 · 發表于 2019-6-28 16:47

好像光耦PC817的耐壓只有幾十V吧？怎么能用在220V的場合呢

ID:491875 · 發表于 2019-6-28 16:52

要使用PC817也行，只要在PC817的4腳與Q1的K 之間接一只6至20V的穩壓管降低PC817的承受的耐壓就可以了

ID:62501 · 發表于 2019-6-28 16:55

1.按照參數接好電路通電DS1有電壓是應為，PC817的輸出已經擊穿（輸出耐壓35V），為什么DS1上面只有160V原因在于R4太大，

ID:245053 · 發表于 2019-6-28 17:05

老愚童63 發表于 2019-6-28 16:06
PC817不適合應用在這里，耐壓不夠，可以考慮使用MOC3041等光耦

謝謝。。。。。。

ID:332444 · 發表于 2019-6-28 17:52

修改了一下電路解法即把光藕的4和3腳并聯在電阻上,計算好光藕并聯電阻的電壓就好,用光藕短路控制可控硅,因此控制的方式發生了改變.

ID:332444 · 發表于 2019-6-28 17:54

另外控制光藕要有交流電過零檢測

ID:491875 · 發表于 2019-6-28 18:23

Alan_zcb 發表于 2019-6-28 16:55
1.按照參數接好電路通電DS1有電壓是應為，PC817的輸出已經擊穿（輸出耐壓35V），為什么DS1上面只有160V原因 ...

817應該是在電壓過零后電壓上升到大于40V左右才能擊穿，也就是對電壓進行一定的移相操作！相當于可控硅調壓作用，所以電壓有所降低。可控硅并不是完全導通狀態

ID:491875 · 發表于 2019-6-28 19:00

xianfajushi 發表于 2019-6-28 17:52
修改了一下電路解法即把光藕的4和3腳并聯在電阻上,計算好光藕并聯電阻的電壓就好,用光藕短路控制可控硅 ...

并聯電阻分壓也能解決問題，但不如并聯穩壓管方便實用。并聯電阻必須計算接近峰值電壓的高壓分壓，這樣低壓時難免對觸發電流有影響。穩壓管可以在寬范圍內確保穩定的觸發電流

ID:158375 · 發表于 2019-6-29 08:48

既然想用可控硅，為什么又要D1~D4來整流？
交流的，應該用moc3063之類的吧。
反正亂七八糟，不知樓主要干什么。典型的基礎知識，還是應該有吧。

我想看你怎么來關斷可控硅！

ID:207421 · 發表于 2019-6-29 22:28

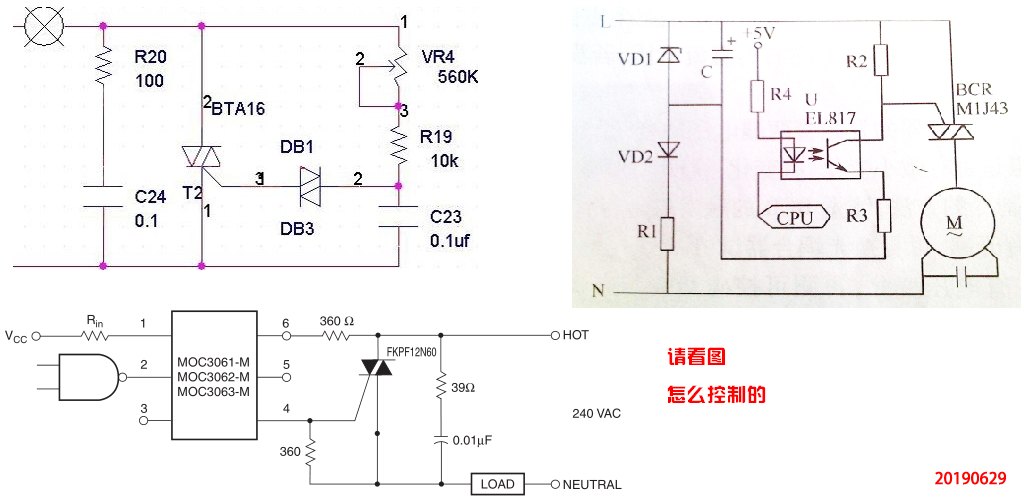

看看別人怎么用可控硅的

ID:491875 · 發表于 2019-6-30 08:07

本帖最后由老愚童63 于 2019-6-30 18:03 編輯

lwh999995 發表于 2019-6-29 22:28
看看別人怎么用可控硅的

這樣的電路，第二個圖的電路可以正常工作！

ID:491875 · 發表于 2019-6-30 11:36

本帖最后由老愚童63 于 2019-6-30 18:06 編輯

按照13樓圖2電路，在儲能電容C的存在下，雙向可控硅得到觸發電流而導通。

ID:282095 · 發表于 2019-6-30 14:50

耐壓性不夠吧

ID:96682 · 發表于 2019-6-30 16:38

老愚童63 發表于 2019-6-30 08:07
這樣的電路，第二個圖的電機性命堪憂！

遙控電風扇都是這么整的，可能用多抽頭加雙向可控硅控制和上圖有異曲同工作用就是可調速

ID:96682 · 發表于 2019-6-30 16:42

笨笨兔發表于 2019-6-29 08:48
既然想用可控硅，為什么又要D1~D4來整流？
交流的，應該用moc3063之類的吧。
反正亂七八糟，不知樓主要干 ...

單向可控硅用在交流電路中整流管 D1~D4 是必須的

ID:491875 · 發表于 2019-6-30 18:02

沒有仔細分析，在這里有必要糾正一下 13樓的圖2電路可以正常工作。

ID:466904 · 發表于 2019-7-1 00:13

沒有仔細分析，在這里有必要糾正一下 13樓的圖2電路可以正常工作

ID:245053 · 發表于 2019-7-1 11:16

謝謝各位的熱情回復，先說明一下，后級主要是控制的是高壓LED燈帶，所以整流了，也采用了單向可控硅，從大家的分析中，應該是光耦的耐壓?jiǎn)栴}，已購買了MOC3041、MOC3052光耦來測試一下

吐個槽，回復老要審核，交流起來不是很及時、、、

ID:158375 · 發表于 2019-7-1 13:08

wc86110 發表于 2019-6-30 16:42
單向可控硅用在交流電路中整流管 D1~D4 是必須的

主要是我不明白：怎么關斷可控硅呢？斷電來關斷嗎？

ID:245053 · 發表于 2019-7-1 14:10

笨笨兔發表于 2019-7-1 13:08
主要是我不明白：怎么關斷可控硅呢？斷電來關斷嗎？

整流過后沒有濾波，電壓是脈動電壓，會到0的，到0電壓時可控硅關斷

ID:245053 · 發表于 2019-7-1 14:38

lwh999995 發表于 2019-6-29 22:28
看看別人怎么用可控硅的

請教一下，采用圖3，MOC3041這個IC，沒有控制信號時，可控硅還是直通呢，

ID:491875 · 發表于 2019-7-1 15:04

笨笨兔發表于 2019-7-1 13:08
主要是我不明白：怎么關斷可控硅呢？斷電來關斷嗎？

可控硅在市電過零時關斷。

ID:491875 · 發表于 2019-7-1 15:08

笨笨兔發表于 2019-6-29 08:48
既然想用可控硅，為什么又要D1~D4來整流？
交流的，應該用moc3063之類的吧。
反正亂七八糟，不知樓主要干 ...

既然是基礎知識，我想可控硅通過的并不是純直流而是脈動直流！存在過零點！可控硅在市電過零時自然可以關斷了。這個也是基礎知識吧。

ID:491875 · 發表于 2019-7-1 16:13

本帖最后由老愚童63 于 2019-7-2 06:23 編輯

另外，如果想要使用廉價的PC817,不妨修改一下電路，自己制作一個固態繼電器。這個圖可以參考一下

ID:890642 · 發表于 2023-4-4 06:04

lwh999995 發表于 2019-6-29 22:28
看看別人怎么用可控硅的

單向和雙向可控硅不同
