我是在精英板PWM例程上做的修改，保留了原本的PB5的PWM輸出，這樣可以馬上輸出波形并觀測。在Timer.c中添加了PA0定時器5的代碼，波形通過PA0檢測，并把OLED顯示添加到了工程，最后以O(shè)LED顯示輸出。用示波器測PB5輸出頻率為9542，stm32檢測為9545，誤差不大�？梢栽谥骱瘮�(shù)中調整TIM3_PWM_Init(7542,0);來修改頻率，PB5輸出PWM頻率=72000000/7542=9545HZ,修改第一個入口參數即可修改率 ，修改TIM_SetCompare2(TIM3,3999);可以調整占空比，占空比=3999/7542 。

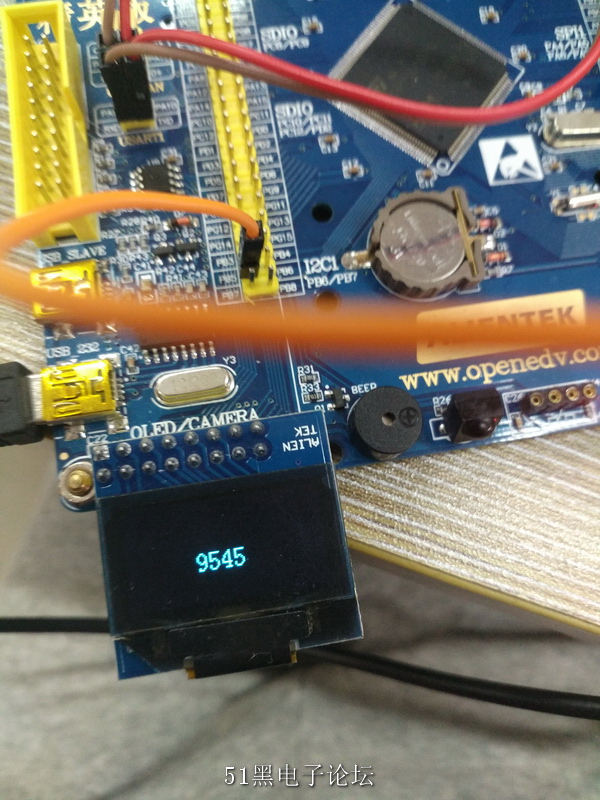

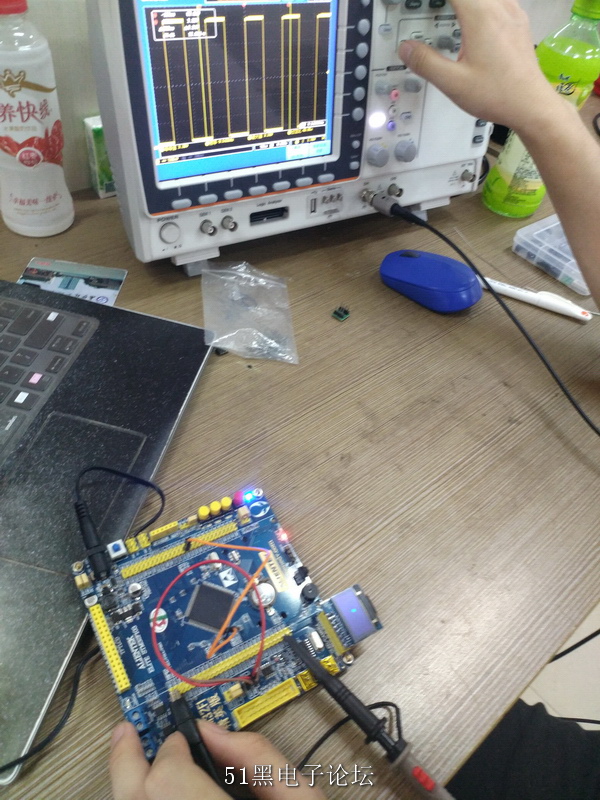

制作出來的實物圖如下：
單片機源程序如下:
- #include "led.h"
- #include "delay.h"
- #include "key.h"
- #include "sys.h"
- #include "usart.h"
- #include "timer.h"
- #include "oled.h"
- /*u32 fq;
- u32 CNT=0;
-
- void TIM5_IRQHandler(void)
- {
- if(TIM_GetITStatus(TIM5,TIM_IT_Update)!= RESET)
- {
- TIM_ClearITPendingBit(TIM5,TIM_IT_Update);
-
- CNT=TIM_GetCounter(TIM2);
- fq=CNT;
- printf("當前頻率為:%d Hz\r\n",fq);
-
-
-
- TIM_SetCounter(TIM2,0);
- }
- }
- */
- int main(void)
- {
- delay_init(); //延時函數初始化
- //設置NVIC中斷分組2:2位搶占優先級，2位響應優先級
- uart_init(115200); //串口初始化為115200
- LED_Init(); //LED端口初始化
-
- TIM2_Init();
- TIM5_Int_Init(9999,7199);
- TIM3_PWM_Init(7542,0);
- TIM_SetCompare2(TIM3,3999);
- NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
- OLED_Init();
- OLED_Refresh_Gram();
- //不分頻。PWM頻率=72000000/900=80Khz
- while(1)
- {
- TIM_Cmd(TIM2, ENABLE);
- TIM_Cmd(TIM3, ENABLE);
- TIM_Cmd(TIM5, ENABLE);
- OLED_Refresh_Gram();
-
- OLED_ShowNum(20,30,frequence,7,16);
-
- }
-
- }
所有資料51hei提供下載:
頻率計.7z
(197.89 KB, 下載次數: 108)
2019-7-17 19:19 上傳
點擊文件名下載附件
|
