OpenWRT路由器智能家居控制系統設計 單片機學習型紅外遙控

  [復制鏈接]
跳轉到指定樓層
樓主
ID:587583 發表于 2019-7-21 09:28 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
硬件方面，本系統以HG255D路由器為載體，通過基于路由器的嵌入式軟件開發，實現了一種超低成本的智能家居聯網控制解決方案。本系統由控制板、學習型遙控板和刷入OpenWRT系統的路由器組成，其中控制板采用了STC12C5A60S2單片機作為控制核心，學習型紅外遙控板采用了兩個STC15F104E單片機為紅外信號學習和發射的主控芯片。通過1838T紅外接收頭學習家用遙控器紅外波形，通過兩路紅外發射管發射學習來的紅外遙控信號。
軟件方面，通過向OpenWrt系統移植PL2303-USB轉串口芯片驅動實現了單片機向路由器的實時數據傳輸，通過Linux系統下交叉編譯編寫了OpenWrt系統下的串口數據處理程序，通過向OpenWrt系統移植boa(開源的嵌入式WEB服務器，支持CGI)實現了基于路由器的WEB服務器，然后以直觀的控制網頁呈現給用戶。控制信號通過CGI程序發送給控制板，由控制板上的單片機直接控制8繼電器開關的通斷或者學習型紅外遙控板發射紅外遙控信號或者學習信號。
1.1簡要介紹
1.1.1項目背景
物聯網興起，熱潮澎湃，但對于國內的大多數人來說，對物聯網的理解還是停留在一紙空文的狀態。在物聯網眾多的應用領域中，智能家居成為物聯網最接近百姓的產物，因為它是和人們的起居生活息息相關的，能夠為他們帶來便捷舒適的生活體驗。但是市場上的智能家居類產品價格太過高昂，很難普及，而且系統結構復雜，可維護型差。
1.1.2設計目的
用一套低廉的硬件、以及盡可能低的成本實現智能家居控制系統，同時具備可裁剪、可擴展的特性。所以，本系統的設計目的為實現一個超低成本智能家居聯網控制的基本框架。
1.1.3 OpenWRT系統簡介
OpenWrt是適合于嵌入式設備的一個Linux發行版。相對原廠固件而言，OpenWrt不是一個單一、靜態的固件，而是提供了一個可添加軟件包的可寫的文件系統。這使用戶可以自由的選擇應用程序和配置，而不必受設備提供商的限制，并且可以使用一些適合某方面應用的軟件包來定制你的設備。對于開發者來說，OpenWrt是一個框架，開發者不必麻煩的構建整個固件就能得到想要的應用程序；對于用戶來說，這意味著完全定制的能力，與以往不同的方式使用設備。
OpenWRT主頁：http://openwrt.org

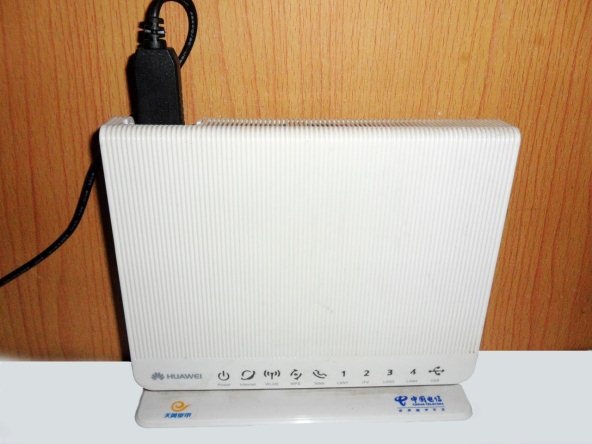

1.1.4 HG255D路由器簡介
HG255D是華為出品的由電信定制的光纖寬帶用的路由器。在電信用戶中是相當普及的一塊路由器，因其16MB的Flash和384MHz的mips處理器，成為了OpenWRT系統理想的載體。而且?guī)в蠻SB接口，擴展性得以極大地提高。
HG255D路由器硬件規格：
Architecture: MIPS
Vendor: ChinaTelecom/HuaWei
Bootloader: U-boot-1.1.4
System-On-Chip: Ralink RT3052
CPU Speed: 384 Mhz
Flash-Chip: S29GL128P
Flash size: 16MiB
RAM: 32 MiB
Wireless: Ralinl APSoC RT2860 b/g/n 2T2R (integrated)
Ethernet: Integrated 6 Port Fast Ethernet Switch
USB: Yes (1 Port)
Serial: Yes
JTAG: Yes
1.2 設計方案

1.2.1控制板部分
分為控制板和學習型紅外遙控板兩部分，控制板使用STC12C5A60S2為主控芯片，直接控制著8路繼電器開關，每個繼電器都配有獨立接線端子和通斷指示燈，指示燈亮表示接通狀態。學習型紅外遙控板采用了兩個STC15F104E單片機為紅外信號學習和發射的主控芯片，通過1838T紅外接收頭學習家用遙控器紅外波形，通過兩路紅外發射管發射學習來的紅外遙控信號。

1.2.2路由器部分
通過向OpenWrt系統移植PL2303-USB轉串口芯片驅動實現了單片機向路由器的實時數據傳輸，通過Linux系統下交叉編譯編寫了OpenWrt系統下的串口數據處理程序，通過向OpenWrt系統移植boa(開源的嵌入式WEB服務器，支持CGI)實現了基于路由器的WEB服務器，然后以直觀的控制網頁呈現給用戶�？刂菩盘柾ㄟ^串口處理程序發送給控制板，由控制板上的單片機直接控制8繼電器開關的通斷或者學習型紅外遙控板發射紅外遙控信號或者學習信號。

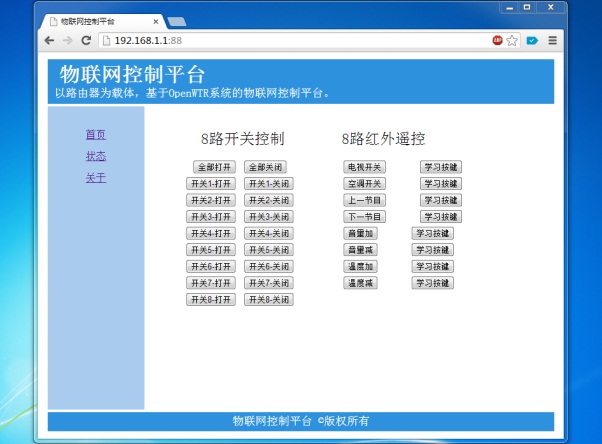

1.2.3 WEB控制界面

2硬件電路介紹
硬件電路分為控制板和學習型紅外遙控板兩部分。
控制板：STC12C5A60S2基本電路、繼電器驅動電路、繼電器指示燈電路。

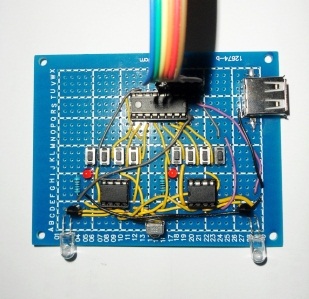

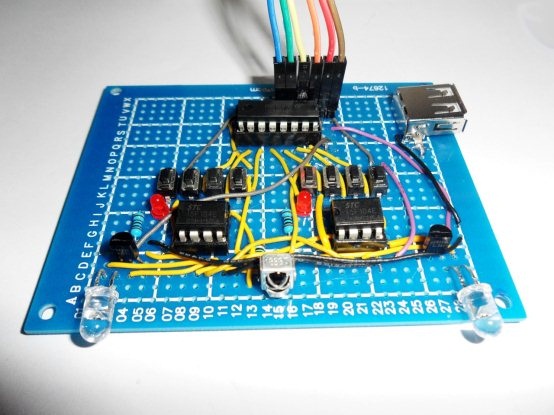

學習型紅外遙控板：STC15F104E基本電路、1838T紅外信號接收電路、紅外發射管發射電路、74HC138對8路按鍵的控制電路。

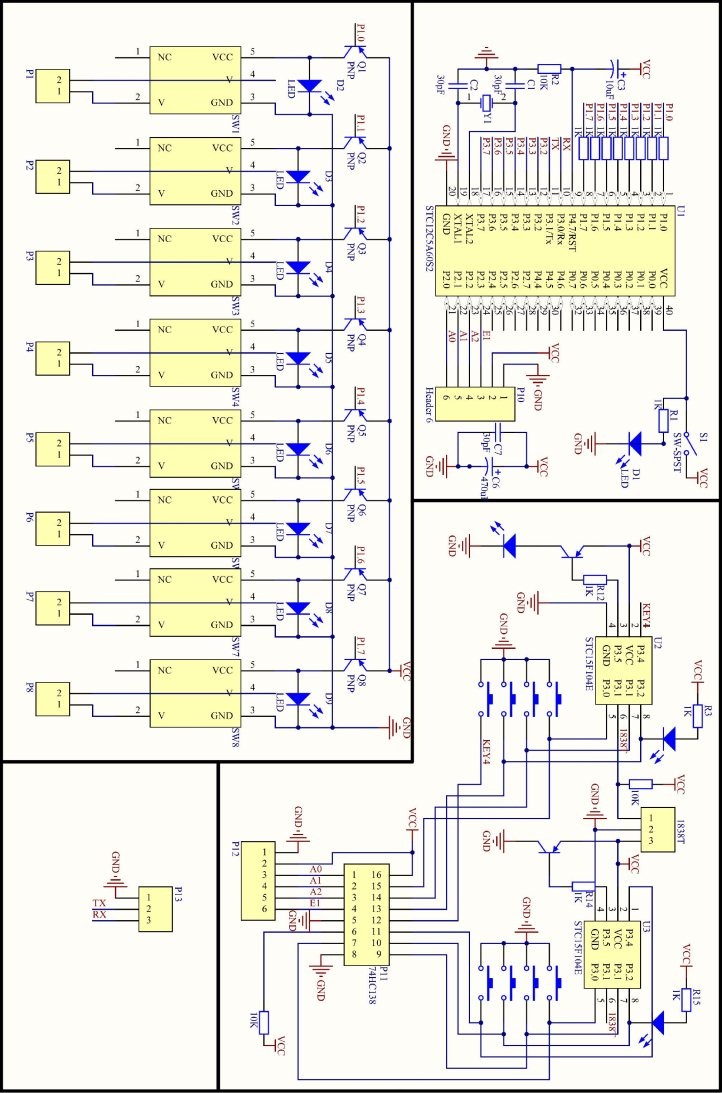

具體電路請參考附錄原理圖部分。
2.1 STC12C5A60s2單片機介紹
STC12C5A60s2單片機是STC生產的單時鐘/機器周期1T的單片機，是高速、低功耗、抗干擾的新一代8051單片機，指令代碼兼容傳統的8051，單速度快8-12倍。片上集成1280字節RAM、60K的FLASH，通用IO口40個，內置EEPROM功能，有4個16位定時器。由于價格低廉、性能較好，成為了本系統的首選。

2.2 STC15F104E單片機介紹
STC15F104E單片機是STC生產的單時鐘/機器周期1T的單片機，是高速、低功耗、抗干擾的新一代8051單片機，指令代碼兼容傳統的8051，單速度快8-12倍。內部集成高精度R/C時鐘，可省掉外部晶振，內部高可靠復位，可省掉外部復位電路。片上集成128字節RAM、6K的FLASH，通用IO口6個，內置EEPROM（1KB）功能，有2個16位定時器。由于其采用DIP-8封裝，速度快、體積小、價格低廉成為了本系統的首選。

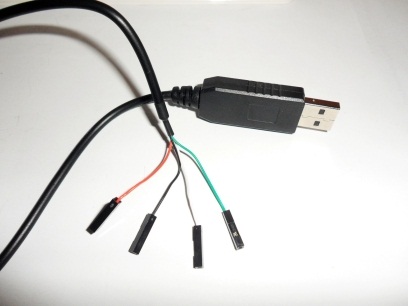

2.3 USB轉串口模塊
通過給OpenWRT系統移植PL230驅動，實現了使用PL2303芯片的USB轉串口模塊與單片機的通訊。

2.4 連接關系

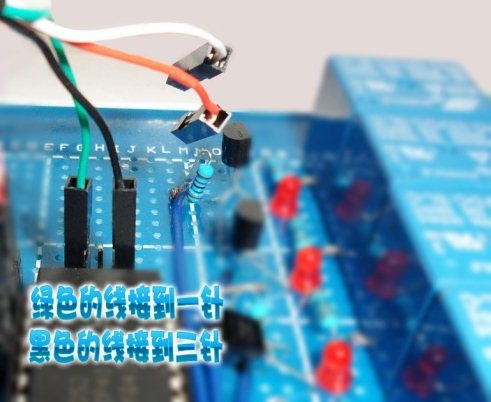

USB轉串口模塊的綠色連接到上圖三個針腳的第一針，黑手連接第三針。
控制板：棕、紅、橘、黃、綠、藍     遙控板：藍 、綠、黃、橘、紅、棕

3系統結構
3.1單片機部分
3.1.1學習型紅外遙控
  • 意義
帶紅外遙控器的家電給我們的生活帶來極大的方便，但遙控器多了很容易弄混，如果有一種可對家中各種紅外遙控器發射的控制信號進行識別、存儲和再現的遙控板，而且能夠聯網控制，這絕對是個激動人心的功能。
  • 使用說明
    • 在第一次使用這個功能之前，必需先進行學習。
    • 按客戶端上相應的按鍵即可將之前保存的遙控信號發射出去。
  • 遙控學習的方法
a) 按客戶端上的學習鍵或者長按對應的物理按鍵。
b) 若指示燈長亮說明已經進入學習等待狀態。
c) 對準接收頭，短按一下要學習的遙控器按鍵。
d) 指示燈熄滅則說明學習成果。

3.1.2控制板部分
1）流程圖
3.2路由器部分
這里將詳細介紹一下為HG255D路由器安卓OpenWRT系統的過程和開源軟件BOA的移植與配置，已經跨平臺的交叉編譯環境構建，和一下具體的細節。

3.2.1 HG255D路由器安裝OpenWRT系統
1）設置本地連接為IP：192.168.1.2 子網掩碼： 255.255.255.0 網關 192.168.1.1，DNS不用填寫，網線插入hg255d的LAN口，保持路由器關閉狀態。
  • 先在瀏覽器輸入 http://192.168.1.1/upload.html，然后按住路由的reset鍵并接通電源，保持reset按住，瀏覽器刷新剛才的那個地址，大約十秒左右就可以進入刷機界面，此時要選擇ralink.bin固件并開始刷入。大約5分鐘之后路由會自動重啟，稍等片刻在瀏覽器中輸入192.168.1.1 帳號密碼同為admin.進入ralink的設置界面
  • 刷u-boot，執行命令：/hg255d/hg255d-flash-uboot.sh提交，然后手動重啟路由器。
  • 路由重啟后，wps/wlan/reset按鈕任一按鈕，然后刷入固件就行了，寫入固件0909-DreamBox-ramips-rt305x-hg255d.bin大約10秒鐘，此時電源燈為常亮，然后大約是5分鐘的等待時間，電源燈會滅一下，然后頻閃，之后稍等一會就可以192.168.1.1進入OpenWRT。

3.2.2 開源軟件向OpenWRT系統的移植
BOA(WEB服務器，支持CGI)的移植：
BOA主頁
0） 構建交叉編譯環境,從svn下載backfire，make menuconfig時選擇編譯Toolchain
1）從官方網站下載BOA,最新版是boa-0.94.14rc21.tar.gz
2）使用mips-openwrt-linux-gcc 通過靜態編譯得到boa應用程序
5）修改boa.conf配置文件，比如端口、WEB路徑等
6）登陸并配置路由器
7）其中mime.types從Linux系統下 /etc里可以找到。
8）在瀏覽器中寫入http://<目標板ip>:<端口>即可訪問
3.2.3 嵌入式系統下的軟件開發
這個部分用到了Linux下的串口編程知識，通過系統調用(System Call) 來進行設備文件操作，PL2303模塊插入后默認背加載為USBTTY0，WEB頁面用GET方式提交的指令由一個CGI程序專門負責通過串口發射給控制板。
編寫完后使用交叉編譯工具mips-openwrt-linux-gcc直接編譯。

3.3 客戶端部分

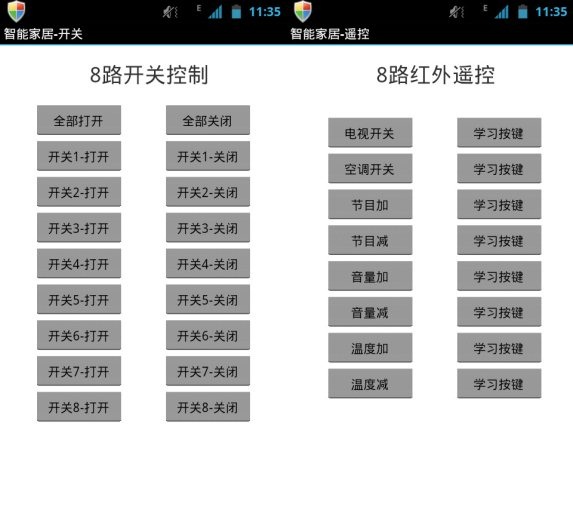

3.3.1 Android客戶端
注意：使用前需要先連接到路由器。
由于WEB方式控制對移動設備來說不是很方便，用戶體驗較差，為了更好的用戶體驗，專門開發了Android系統客戶端。由于沒有安卓應用開發經驗，所以看起了比較簡陋，不過基本功能還是沒問題的。

兼容的系統版本：Android 2.1、Android 2.2、Android 2.3
其它版本未測試。

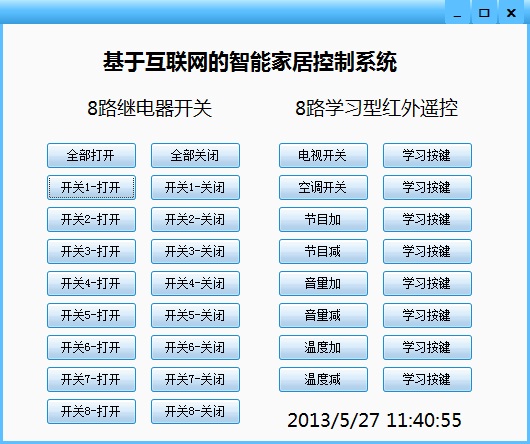

3.3.2 Windows客戶端
注意：使用前需要先連接到路由器。

同樣，為了更好的用戶體驗和便捷的操作，同時也做了這個Windows系統的客戶端。
兼容性：Windows 2000、XP、Vista、Win7、Win8。

總結
本系統以普通路由器為核心，加上控制板實現了一種廉價的智能家居控制系統。成本相當?shù)土�，加上路由器總成本也可以控制在百元以下，相比市場上的同類產品，很有性價比。目前，市場上智能家居類的產品中，目前還沒有發現集成學習型紅外遙控功能的，有了學習型遙控就可以用手機方便的集中控制電器，而不用到處找遙控器了。
在物聯網實現產業化規模的發展的過程中，智能家居體現的不僅僅只是一些高科技的產品，更是一種全新的生活方式，一種意境和理念。未來隨著經濟的發展，人們對生活質量追求的提高，智能家居也將逐漸引領裝修時尚潮流，成為新的消費趨勢。所以基于此，相信本產品有很好的市場前景。



單片機源程序如下:
  1.   ;STC15F104E 4路學習萬能遙控器
  2.   ;內部振蕩11.0592M

  4.   ;EPPROM寄存器
  5.   IAP_DATA EQU  0C2H
  6.   IAP_ADDRH EQU 0C3H
  7.   IAP_ADDRL EQU 0C4H
  8.   IAP_CMD  EQU  0C5H
  9.   IAP_TRIG EQU  0C6H
  10.   IAP_CONTR EQU 0C7H
  11.   ;***********************

  13.   ;F38_4KHZ EQU 0FF70H ;38.4KHZ 1T MODE (65536-11059200/2/38400)
  14.   ;F38_4KHZ EQU 0FFF4H ;38.4KHZ 12T MODE(65536-11059200/2/38400/12)

  16.   AUXR EQU 08EH
  17.   INT_CLKO EQU 08FH ;輸出時鐘使能

  19.   K1 BIT P3.0;按鍵1
  20.   K2 BIT P3.2;按鍵2
  21.   K3 BIT P3.3;按鍵3
  22.   K4 BIT P3.4;按鍵4

  24.   LED BIT P3.3;指示燈(按鍵3復用)

  26.   IR BIT  P3.1;紅外接收頭
  27. T1CLKO BIT P3.5;紅外發射管

  29. ;****************************
  30.   ORG 0
  31.   LJMP START
  32. ORG 3
  33. CLR EX0;關外中斷0
  34. RETI

  36. ORG 0BH
  37. LJMP INT_T0;T0中斷

  39. ORG 13H
  40. CLR EX1;關外中斷1
  41. RETI

  43. ORG 53H
  44. MOV INT_CLKO,#0H ;關外中斷 2
  45. RETI

  47. ORG 83H
  48. MOV INT_CLKO,#0H ;關外中斷 4
  49. RETI

  51. ORG 100H
  52. ;************************
  53. ;************************
  54.   START:;初始化
  55.   MOV R0,#20H
  56.   QL:
  57.   MOV @R0,#0;內存清0
  58.   INC R0
  59.   CJNE R0,#80H,QL

  61.   ;MOV AUXR,#40H ; 1T
  62.   MOV P3,#0FFH;拉高管腳
  63.   MOV AUXR,#00H ;定時器12T模式
  64.   MOV TMOD,#00H ;定時器16位自動重裝
  65. ;--------------------
  66.   MOV TH1,#0FFH ;38K方波定時T1
  67.   MOV TL1,#0F4H
  68.   SETB TR1;開T1
  69. SETB IT0
  70. SETB IT1
  71. MOV TH0,#0;定時器0初值
  72. MOV TL0,#0
  73. SETB ET0
  74. SETB TR0;開T0
  75. SETB EA;開總中斷

  77. ;MOV INT_CLKO,#02H; 發射38K
  78. ;MOV INT_CLKO,#00H;停止發射
  79. ;--------------------------
  80. MAIN:;主程序
  81. JNB 3,MAIN1
  82. CLR 3;清掉電標志
  83. MOV PCON,#2;進入掉電模式
  84. NOP
  85. NOP
  86. NOP
  87. NOP
  88. MAIN1:
  89. CALL PD;拉高P3，按鍵掃描

  91. JMP MAIN
  92. ;************************
  93. ;************************

  95. PD:;讀管腳是否按下
  96. MOV P3,#0FFH;拉高管腳
  97. MOV A,P3
  98. ANL A,#11101B
  99. CJNE A,#11101B,PD1
  100. RET;無按鍵退出
  101. PD1:;有管腳按下
  102. CALL DELAY20MS;延時消抖
  103. MOV P3,#0FFH;拉高管腳
  104. MOV A,P3
  105. ANL A,#11101B
  106. CJNE A,#11101B,PD2;讀管腳是否按下
  107. RET;是干擾退出
  108. PD2:;有管腳按下
  109. ;-----------------
  110. CLR EA;關中斷
  111. MOV 2FH,#0;清計數，每計一次70MS
  112. MOV TH0,#0;定時器0初值
  113. MOV TL0,#0
  114. SETB TR0;打開T0判斷長按

  116. ;-----------------
  117. JNB K1,KEY1;按鍵1
  118. JNB K2,KEY2;按鍵2
  119. JNB K3,KEY3;按鍵3
  120. JNB K4,KEY4;按鍵4
  121. RET

  123. ;**************************
  124. KEY1:;按鍵1
  125. MOV DPTR,#0H;第1扇區,00H地址
  126. CALL ADD2FH;;按鍵按下計時
  127. JNC sss;短按跳轉
  128. JMP XIEXI;長按跳轉到學習功能
  129. sss:
  130. JNB K1,KEY1;等待放開
  131. ;-----------------
  132. CLR TR0;關定時器0
  133. CALL FFSS;紅外發射
  134. RET

  136. ;***************************
  137. KEY2:;按鍵2
  138. MOV DPTR,#100H;第1扇區,100H地址
  139. CALL ADD2FH;;按鍵按下計時
  140. JNC aaa;短按跳轉
  141. JMP XIEXI;長按跳轉到學習功能
  142. aaa:
  143. JNB K2,KEY2;等待放開
  144. ;-----------------
  145. CLR TR0;關定時器0
  146. CALL FFSS;紅外發射
  147. RET

  149. ;************************
  150. ;************************

  152. KEY3:;按鍵3

  154. MOV DPTR,#200H;第2扇區,200H地址
  155. CALL ADD2FH;;按鍵按下計時
  156. JNC bbb;短按跳轉
  157. JMP XIEXI;長按跳轉到學習功能
  158. bbb:
  159. JNB K3,KEY3;等待放開
  160. ;-----------------
  161. CLR TR0;關定時器0
  162. CALL FFSS;紅外發射
  163. RET
  164. ;************************
  165. KEY4:;按鍵4
  166. MOV DPTR,#300H;第2扇區,300H地址
  167. CALL ADD2FH;;按鍵按下計時
  168. JNC ccc;短按跳轉
  169. JMP XIEXI;長按跳轉到學習功能
  170. ccc:
  171. JNB K4,KEY4;等待放開
  172. ;-----------------
  173. CLR TR0;關定時器0
  174. CALL FFSS;紅外發射
  175. RET
  176. ;************************

  178. ADD2FH:;按鍵按下時定時計數
  179. CLR C
  180. JNB TF0,ADD2FHOUT
  181. CLR TF0
  182. INC 2FH;計數
  183. MOV A,#12
  184. CJNE A,2FH,ADD2FHOUT;長按時長70MS*12＝840MS
  185. ADD2FHOUT:RET
  186. ;-----------------------

  188. ;***************************
  189. INT_T0:;T0中斷,用來定時進入掉電模式
  190. PUSH ACC
  191. PUSH PSW
  192. INC 33H
  193. MOV A,33H
  194. CJNE A,#80,INT_T0OUT; 70*20=5.6秒進入掉電
  195. MOV 33H,#0

  197. SETB EX1;;進入掉電模式前開外中斷1
  198. SETB EX0;;進入掉電模式前開外中斷0
  199. ORL INT_CLKO,#50H ;進入掉電模式前開外中斷2,中斷4
  200. SETB 3;打開掉電標志位
  201. INT_T0OUT:
  202. POP PSW
  203. POP ACC
  204. RETI
  205.   ;***************************

  207. ;***********************

  209. ;*********************
  210.   ;***************************
  211. XIEXI:;;紅外接收;存入EEPROMW

  213. ;判斷扇區是否為空,是空就擦除
  214. MOV R3,DPH;保存扇區指針
  215. MOV R4,DPL
  216. MOV R1,#200;讀200個字節
  217. ZDKA:;
  218. CALL EEPROMR;讀1字節
  219. INC DPTR;下個地址
  220. CJNE A,#0FFH,RESA;0FF就是空
  221. DJNZ R1,ZDKA;是否讀完
  222. JMP PDSQOUT
  223. RESA:
  224. CALL ERASE;扇區擦除
  225. PDSQOUT:

  227. MOV DPH,R3;裝入扇區指針
  228. MOV DPL,R4
  229. INC DPTR;從扇區第2字節開始寫，第1字節用來寫電平數
  230.   CLR 2;清判斷位
  231.   CLR LED;亮燈
  232.   MOV R1,#0;高電平和低電平總數
  233.   CLR TR0;停止計時

  235. JB IR,$;等待接收信號


  238.   MOV TH0,#0;;定時器初值歸0
  239.   MOV TL0,#0
  240.   SETB TR0;有信號開始計數
  241.   ;-------------------
  242.   WAIT0:
  243.   JBC TF0,XOUT;等待超時;超過70MS退出
  244.   JNB IR,WAIT0;等待高電平到來
  245.   CLR TR0;停止計數,存低電平時長
  246.   ;-------------------
  247.   BAOCUN:;存低（高）電平時長
  248.   MOV A,TH0;高位
  249.   CPL A;取反計數值就是定時初值
  250.   CALL EEPROMW;寫一字節EEPROMW大約60US
  251.   INC DPTR;下一地址
  252.   MOV A,TL0;低位
  253.   CPL A;取反
  254.   CALL EEPROMW;寫一字節EEPROMW大約60US
  255.   ;-------------------
  256.   MOV TH0,#0;定時器初值歸0
  257.   MOV TL0,#6EH;補償120US
  258.   SETB TR0;開始計數
  259.   INC DPTR;下一地址
  260.   INC R1;電平個數加1
  261.   CPL 2;取反判斷位，初始是0
  262.   JNB 2,WAIT0;是0就跳到等待高電平到來
  263.   ;***********************************
  264.   WAIT1:
  265. JBC TF0,XOUT;等待低電平超時,超過70MS計數完畢
  266.   JB IR,WAIT1;是1就等待低電平到來
  267.   CLR TR0;停止計時
  268.   ;---------------------------
  269.   JMP BAOCUN;存高電平時長

  271.   XOUT:;退出
  272.   CLR TR0;停止計時
  273.   MOV DPH,R3;裝入扇區指針
  274.   MOV DPL,R4
  275.   MOV A,R1;電平總數
  276.   CALL EEPROMW;寫入扇區第1個地址
  277.   SETB LED;關燈

  279. MOV TH0,#0;定時器初值歸0
  280. MOV TL0,0
  281. MOV 33H,#0;掉電計數
  282. SETB TR0
  283. SETB ET0
  284. SETB EA
  285.   RET

  287. ;****************************
  288. ;****************************
  289.   FFSS:;紅外發射
  290. CLR 2;清標志位，用來判斷發射還是停止發射
  291.   CLR LED;;開燈

  293. ORL DPH,#10H
  294. MOV A,#0
  295. MOVC A,@A+DPTR
  296. ;CALL EEPROMR
  297.   MOV R1,A;從第1扇區第1地址取出電平總數
  298.   INC DPTR;下一地址開始為發射數據時長

  300.   FFSS0:
  301.   MOV INT_CLKO,#02H;發射38K紅外(A版T1為3.5）
  302.   ;***************************
  303. ZCZ:
  304.   CLR TR0;停止計數
  305.   CLR TF0;清溢出位
  306.   ;CALL EEPROMR;讀出定時時長裝入定時器
  307. MOV A,#0
  308. MOVC A,@A+DPTR
  309.   MOV TH0,A
  310.   INC DPTR;下一地址
  311.   ;CALL EEPROMR
  312.   MOV A,#0
  313.   MOVC A,@A+DPTR

  315.   ;------------------－－－
  316.   CLR C;數據修正，10US左右
  317.   ADD A,#10
  318.   MOV TL0,A
  319.   MOV A,#0
  320.   ADDC A,TH0
  321.   MOV TH0,A

  323. ;**************************
  324.   SETB TR0;開始計時
  325.   INC DPTR;下一地址
  326.   CPL 2;取反發射標志位
  327.   JNB TF0,$;等待溢出

  329.   DJNZ R1, FSW;電平數是否完畢

  331.   MOV INT_CLKO,#00H;停止發射
  332.   SETB P3.5;熄滅紅外管
  333.   CLR TR0;停止計數
  334.   CLR TF0;清溢出位
  335.   SETB LED;;關燈
  336. MOV TH0,#0;定時器初值歸0
  337. MOV TL0,0
  338. MOV 33H,#0;掉電計數
  339. SETB TR0
  340. SETB ET0
  341. SETB EA
  342.   RET
  343.   ;**************************
  344.   FSW:
  345.   JNB 2,FFSS0;標志位是0就發射
  346.   FFSS1:
  347.   MOV INT_CLKO,#00H;停止發射
  348.   SETB P3.5;熄滅紅外管
  349.   JMP ZCZ;定時時長裝入定時器
  350.   ;------------------－－－－－

  352.   ;******************
  353.   ;EPPROM讀寫
  354.   ;******************
  355.   ERASE:;擦除
  356.   MOV IAP_CONTR,#83H;允許IAP/IAP操作
  357.   MOV IAP_CMD,#3  ;扇區擦除
  358.   MOV IAP_ADDRH,DPH ;送高地址
  359.   MOV IAP_ADDRL,DPL ;送低地址
  360.   ACALL IAPXX       ;觸發
  361.   RET
  362.   ;************************
  363.   EEPROMW:;寫
  364.   MOV IAP_CONTR,#83H;允許IAP/IAP操作
  365.   MOV IAP_CMD,#2  ;送寫命令
  366.   MOV IAP_ADDRH,DPH ;送高地址
  367.   MOV IAP_ADDRL,DPL ;送低地址
  368.   MOV IAP_DATA,A    ;A是要寫入的數據
  369.   ACALL IAPXX       ;觸發
  370.   RET
  371.   ;************************
  372.   EEPROMR:;讀
  373.   MOV IAP_CONTR,#83H;允許IAP/IAP操作
  374.   MOV IAP_CMD,#1  ;送讀命令
  375.   MOV IAP_ADDRH,DPH ;送高地址
  376.   MOV IAP_ADDRL,DPL ;送低地址
  377.   ACALL IAPXX       ;觸發
  378.   MOV A,IAP_DATA    ;讀出的數據放到A
  379.   RET
  380.   ;************************
  381.   IAPXX:;觸發
  382.   ;和11F/15F的相同,而與12C2052的不同
  383.   ;CLR EA ;關中斷在觸發之前
  384.   MOV IAP_TRIG,#5AH
  385.   MOV IAP_TRIG,#0A5H;
  386.   NOP
  387.   NOP
  388.   NOP
  389.   ;SETB EA
  390.   RET
  391.   ;----------------------
  392.   IAP_DISABLE:;禁止IAP/IAP操作
  393.   MOV IAP_CONTR,#0
  394.   MOV IAP_CMD,#0
  395.   MOV IAP_TRIG,#0
  396.   MOV IAP_ADDRH,#0FFH
  397.   MOV IAP_ADDRL,#0FFH
  398.   RET
  399.   ;----------------------
  400.   DELAY20MS: ;延時
  401.   MOV R7,#0EH
  402.   DL1:
  403.   MOV R6,#0A8H
  404.   DL0:
  405.   MOV R5,#16H
  406.   DJNZ R5,$
  407.   DJNZ R6,DL0
  408.   DJNZ R7,DL1
  409.   RET
  410.   END
復制代碼

全部資料51hei下載地址：
智能家居控制系統文檔.rar (2 MB, 下載次數: 37)
智能家居控制系統客戶端.zip (560.43 KB, 下載次數: 26)
學習型遙控器.rar (21.37 KB, 下載次數: 35)
boa.rar (909.93 KB, 下載次數: 24)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:594096 發表于 2019-8-2 13:56 | 只看該作者
不知道直接串口接openwrt可行不呢
回復

使用道具 舉報

板凳
ID:93224 發表于 2019-9-10 10:04 | 只看該作者
sky48818 發表于 2019-8-2 13:56
不知道直接串口接openwrt可行不呢

看看你的板子引出來串口了嗎？注意一般路由器引出來的串口是調試串口，不可以用，看看是否有其他串口引出來，如果沒有也沒關系，看看路由器是否帶有USB插口，如果有的話，插上USN轉TTL模塊，注意路由器系統內部要安裝USB轉TTL的驅動，你要會Linux串口編程，或者簡單的用Lua腳本語言寫出來也可以，我的QQ1014461948，不會的找我聯系
回復

使用道具 舉報

地板
ID:93224 發表于 2019-9-10 10:06 | 只看該作者
CPU型號太老，工作頻率太低只有300多兆Hz，WEB頁面只有下發的沒有上傳的，建議增加上傳的功能
回復

使用道具 舉報

5#
ID:679185 發表于 2020-5-11 18:13 | 只看該作者
贊！學習學習
回復

使用道具 舉報

6#
ID:851122 發表于 2022-11-10 10:50 | 只看該作者
請問樓主，最近這個實驗有新的進展嗎？
回復

使用道具 舉報

7#
ID:911534 發表于 2022-11-15 11:19 | 只看該作者
謝謝樓主，學習非常有用
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
