ESP8266 ESP-01 模塊繼電器簡易實用改造

ID:112693 · 發表于 2019-7-24 22:17

本帖最后由 dragon19790000 于 2019-7-24 23:19 編輯

之前發表過：
《 ESP8266-01 WIFI控制1路繼電器（超級簡單，親測可用）》一文
鏈接為：
http://www.torrancerestoration.com/bbs/dpj-146360-1.html

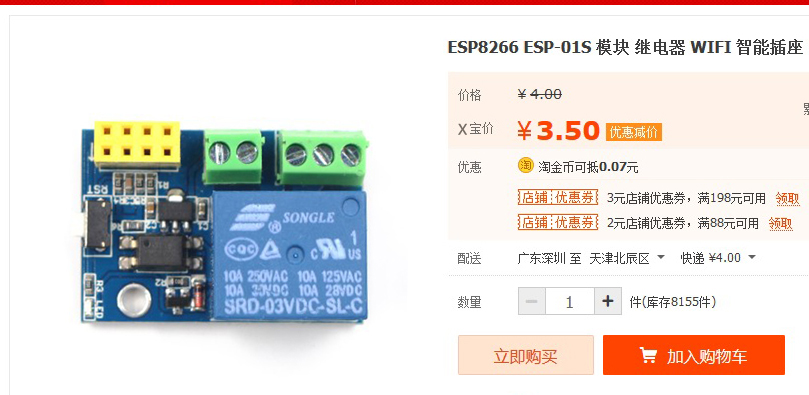

之后要是想自己DIY WiFi 繼電器，還要自制線路什么的，自己焊接，比較繁瑣，偶然的在X寶上看到個 ESP8266 繼電器模塊

才 3.5元（當然有運費，網友們可以在買其他的電子元件時候帶出來）

這樣刷 Sonoff 就簡單了，可是實際操作發現，該繼電器模塊和固件 Sonoff 不兼容

Sonoff 默認 GPIO 02 開啟和關閉（輸出高電平）控制繼電器，而該繼電器模塊是默認 GPIO 0（低電平控制）

該模塊默認 GPIO 02 懸空，GPIO 0 低電平觸發，要改為 Sonoff 固件要求的 GPIO 02 高電平觸發�。�！

這樣就必須改線路了

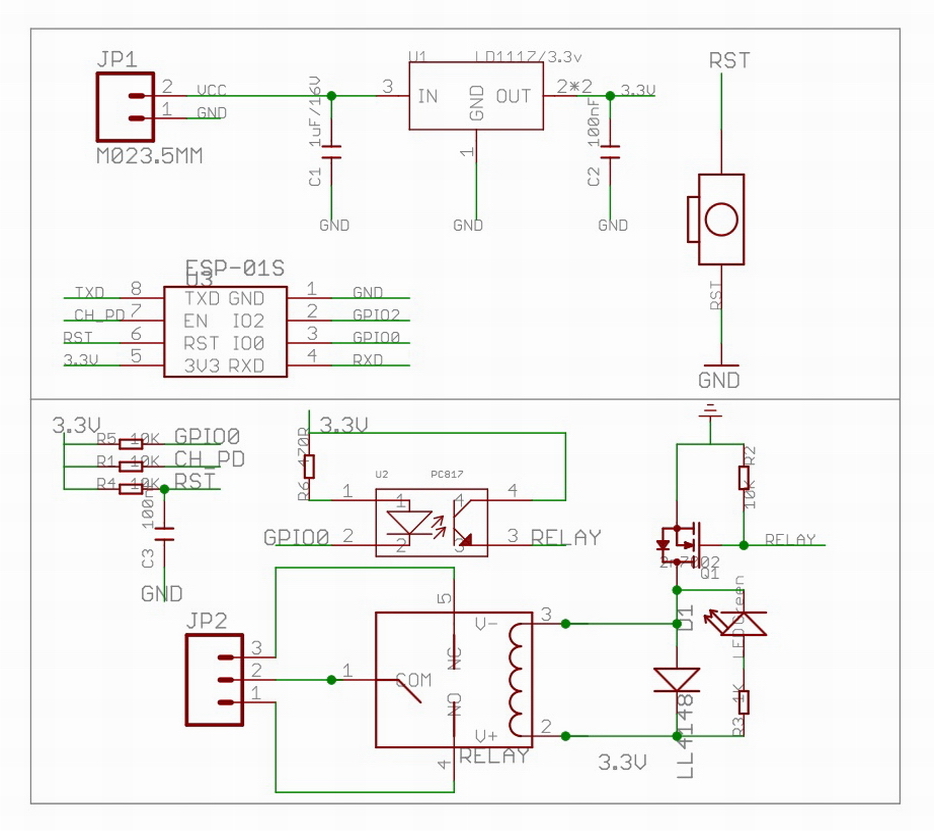

原有線路圖

修改后的線路圖

三極管 8050 必須添加（不添加，ESP8266 上電后 GPIO 02 高電平大約2秒，然后恢復低電平，容易造成一上電繼電器工作失常導致 ESP8266 不能連接自家 WiFi ）
還有就是 GPIO 0 添加 3.3V 上拉 10K 電阻

一上電 2秒的 GPIO 02 高電平，比較討厭，原本想用 STC 15F104 寫段程序，延時2秒后再工作輸入：高電平=高電平、輸入：低電平=低電平
但是考慮越簡單越好，就這樣吧，不影響使用省事就好。

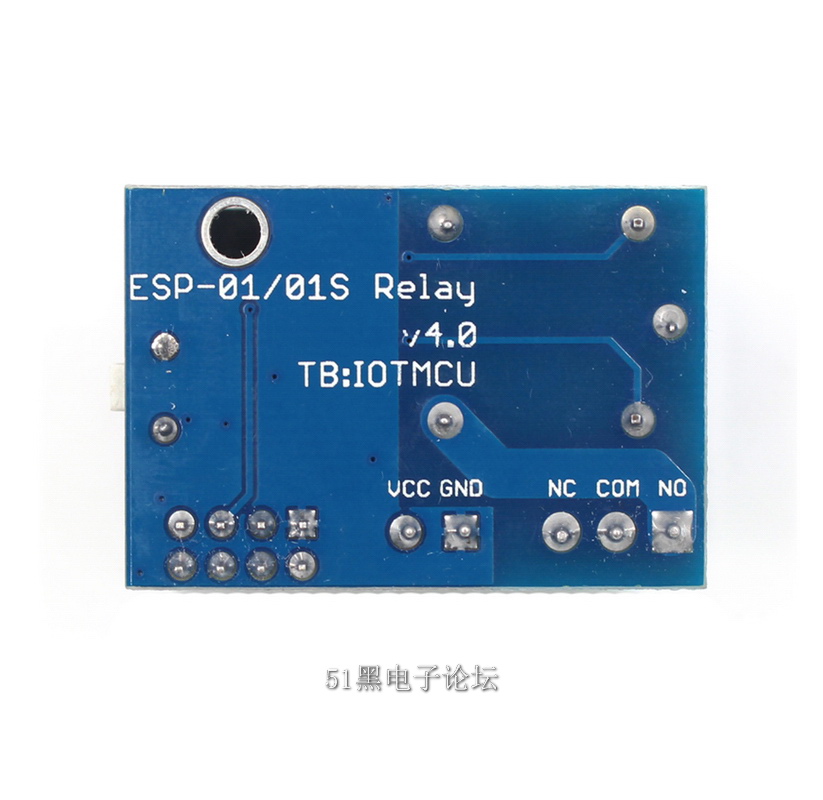

實際修改前

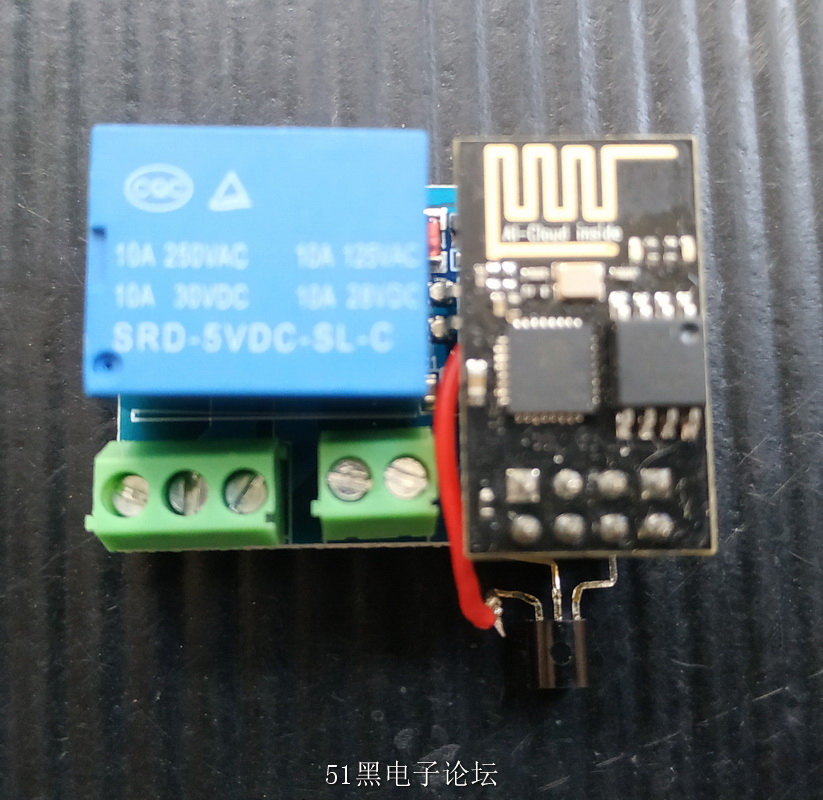

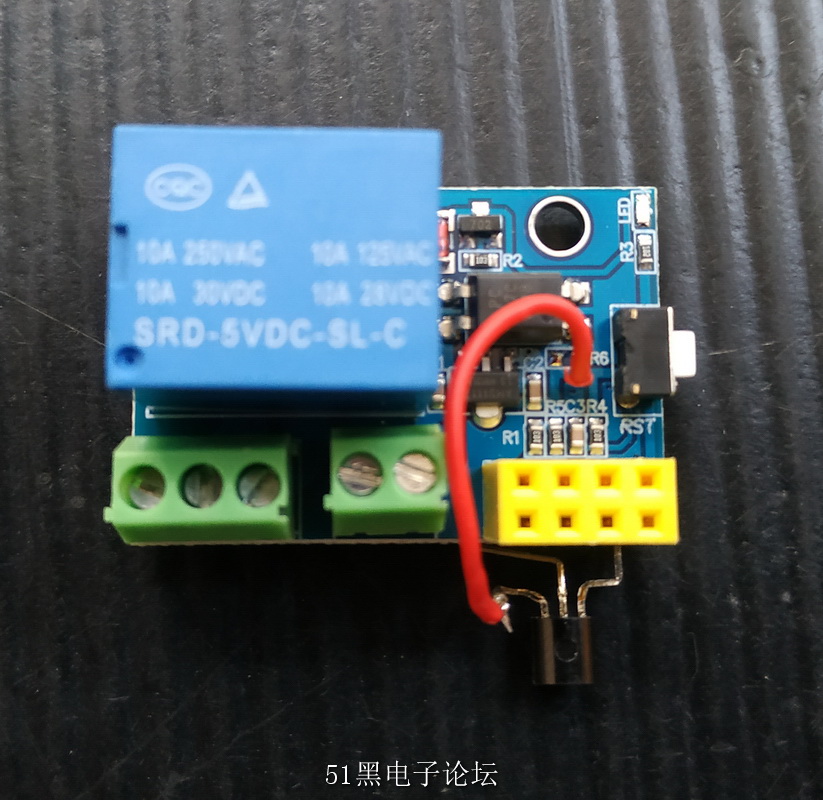

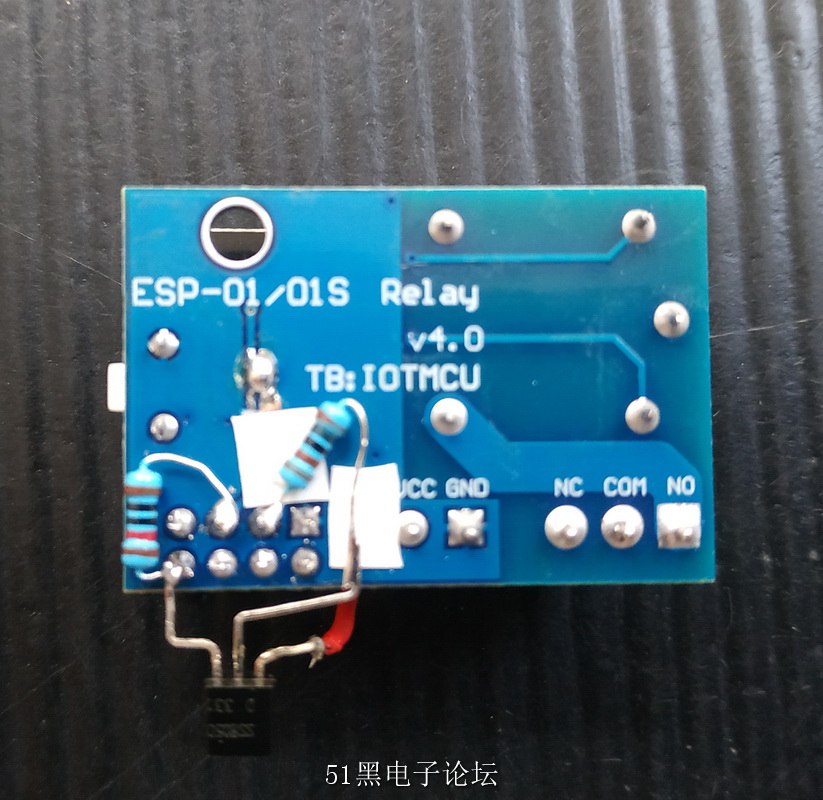

實際修改后

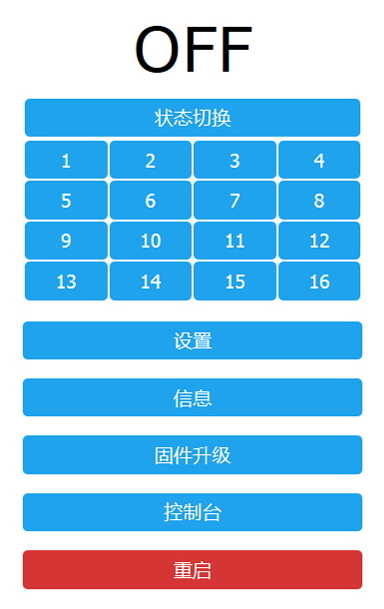

先刷好 Sonoff 固件，連接自家 WiFi ，設置模塊信息，無需下載APP，瀏覽器輸入ESP8266 模塊 IP 就可以控制繼電器了（電腦手機均可）
Sonoff Wifi.jpg

這樣簡單的修改，刷 Sonoff 固件就可以直接使用了，簡單，省事，性價比高！�。�

ID:282095 · 發表于 2019-7-25 10:34

這個是智能插座嗎

ID:112693 · 發表于 2019-7-25 20:31

不支持小愛等類似喚醒功能，只是簡單地 IP 控制

ID:85865 · 發表于 2019-11-6 09:57

能網絡遠程控制嗎，如果不能遠程的話沒什么用

ID:563243 · 發表于 2019-12-24 23:51

252622979 發表于 2019-11-6 09:57
能外網遠程控制嗎，如果不能遠程的話沒什么用

可以用mqtt和自己寫的手機app控制，我之前用hbulider+onenet的做過，工作正常

ID:76201 · 發表于 2020-1-8 22:12

好像有問題，刷進去后網頁訪問不了，wifi發出的熱點不穩定

ID:688027 · 發表于 2020-1-28 12:02

新手....請問: esp8266_01 與 arduino uno 板連接方法?

ID:154074 · 發表于 2020-6-19 10:26

你好，您這樣做應該也有上電之后GPIO2（GPIO0也有）存在約0.4秒的高電平吧？如何解決的呢？

ID:788542 · 發表于 2020-6-24 22:38

這個我刷了怎么只有on 和 off 沒有網頁配置？

ID:704585 · 發表于 2020-6-27 21:33

感謝樓主分享

ID:756862 · 發表于 2020-7-11 22:36

我有這個座得固件，不用改線路板

ID:799811 · 發表于 2020-7-14 19:18

狒狒1968 發表于 2020-7-11 22:36
我有這個座得固件，不用改線路板

有固件就共享下唄，多謝了

ID:799811 · 發表于 2020-7-14 19:18

8266我在抖音上見過有主播授課可以接人小愛天貓的

ID:65237 · 發表于 2020-8-18 21:09

dragon19790000 發表于 2019-7-25 20:31
不支持小愛等類似喚醒功能，只是簡單地 IP 控制

樓主你這固件刷在12F模塊能行嗎?

ID:830906 · 發表于 2020-10-17 01:46

其實不用改板的，在sonoff固件設置里面可以自定義模板，把GPIO 0 對應到relay 1即可

ID:831420 · 發表于 2020-10-18 17:39

這個能不能外接物理開關？

ID:704585 · 發表于 2020-10-28 20:10

ESP8266 ESP-01 模塊繼電器簡易實用改造

ID:74872 · 發表于 2020-11-2 08:26

附件我以為是刷的固件，結果是原理圖，網頁上就有了

ID:758244 · 發表于 2021-1-1 14:31

不需要改造，想要將GPIO2變?yōu)镚PIO0控制繼電器的話，只要在模塊類型選中18 Generic，然后在D2選中21 Relay1就可以了

ID:936407 · 發表于 2021-7-4 19:36

126comww 發表于 2021-1-1 14:31
不需要改造，想要將GPIO2變?yōu)镚PIO0控制繼電器的話，只要在模塊類型選中18 Generic，然后在D2選中21 Relay1 ...

對��！我就是這么用，但我用固件SONOFF-BASIC-CN

ID:1020745 · 發表于 2022-5-11 09:56

附件里面就一張照片

ID:761563 · 發表于 2023-5-30 22:47

好像只能在家里所有，遠程連接不上

ID:1130053 · 發表于 2024-8-17 20:18

“”三極管 8050 必須添加（不添加，ESP8266 上電后 GPIO 02 高電平大約2秒，然后恢復低電平，容易造成一上電繼電器工作失常導致 ESP8266 不能連接自家 WiFi ）
還有就是 GPIO 0 添加 3.3V 上拉 10K 電阻“

謝謝分享，很值得借鑒�！�

ID:460826 · 發表于 2024-8-18 21:58

謝謝分享，很值得借鑒。
