標準4X4矩陣按鍵PCB工程文件分享

ID:256970 · 發表于 2019-7-27 23:14

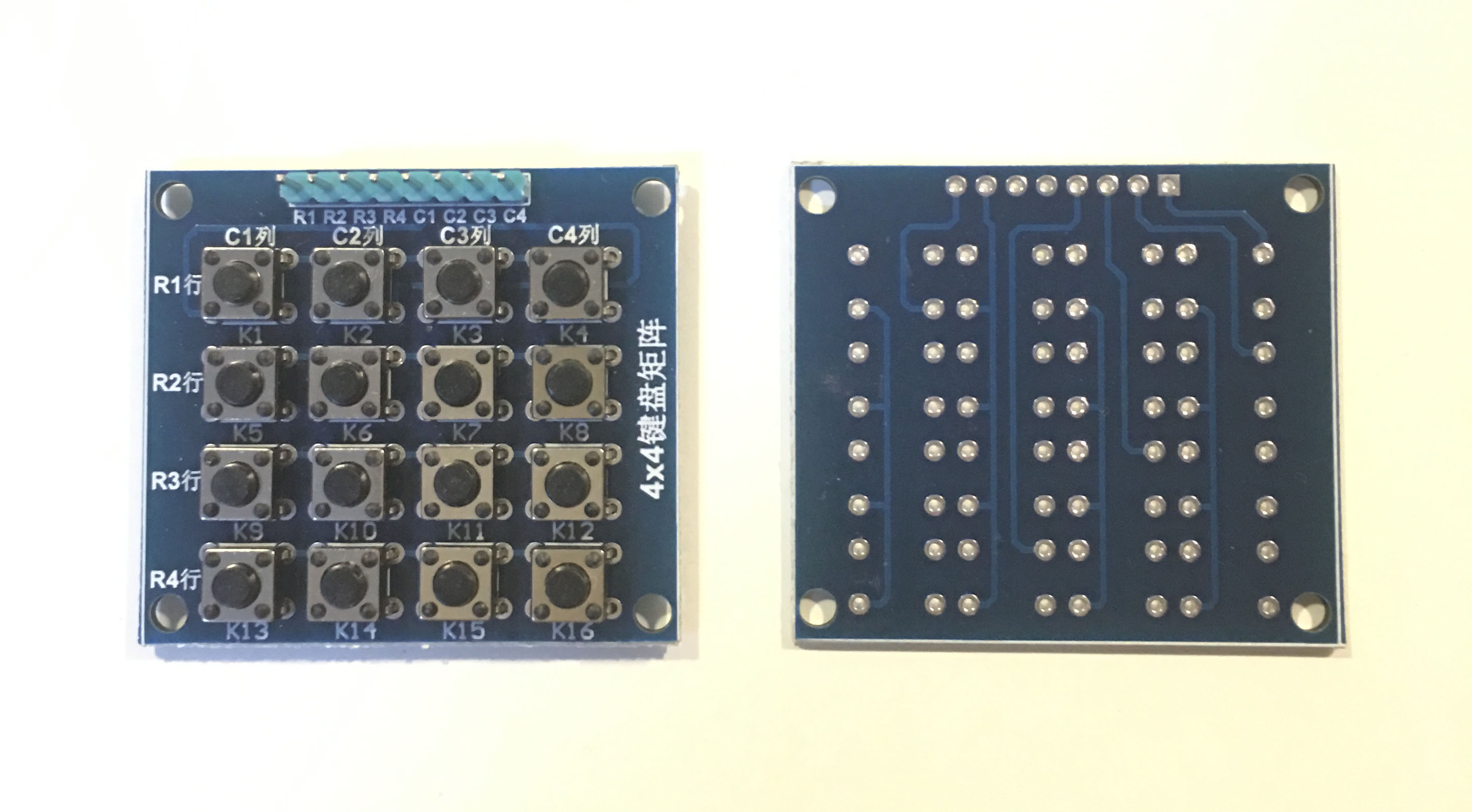

當電路中需要控制的功能較多時，經常要用到矩陣按鍵，占用相對較少的引腳資源就可以實現多鍵控制，而網上大多都是矩陣按鍵的程序，有了程序總需要硬鍵電路來實現，對于比較成熟的電路沒必要浪費時間去畫，現把標準4X4矩陣按鍵電路文件提供給大家(見附件)。以下是實物照片：

以下是電路原理圖：

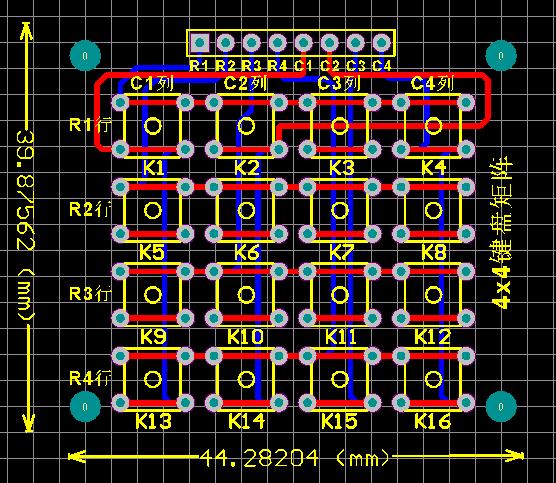

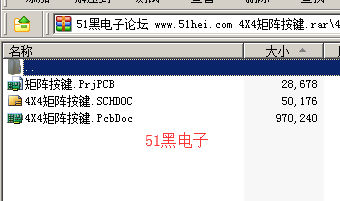

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)：

ID:882434 · 發表于 2021-3-17 23:40

資料非常好用
