Altium Designer 添加PCB Logo方法（附件有插件）

[復制鏈接]
跳轉到指定樓層
樓主
本帖最后由 qq1611901472 于 2019-7-29 22:48 編輯

直接上圖，就不多說了，按照步驟來�。�！
文末有PCB Logo Creator插件�。�！


圖

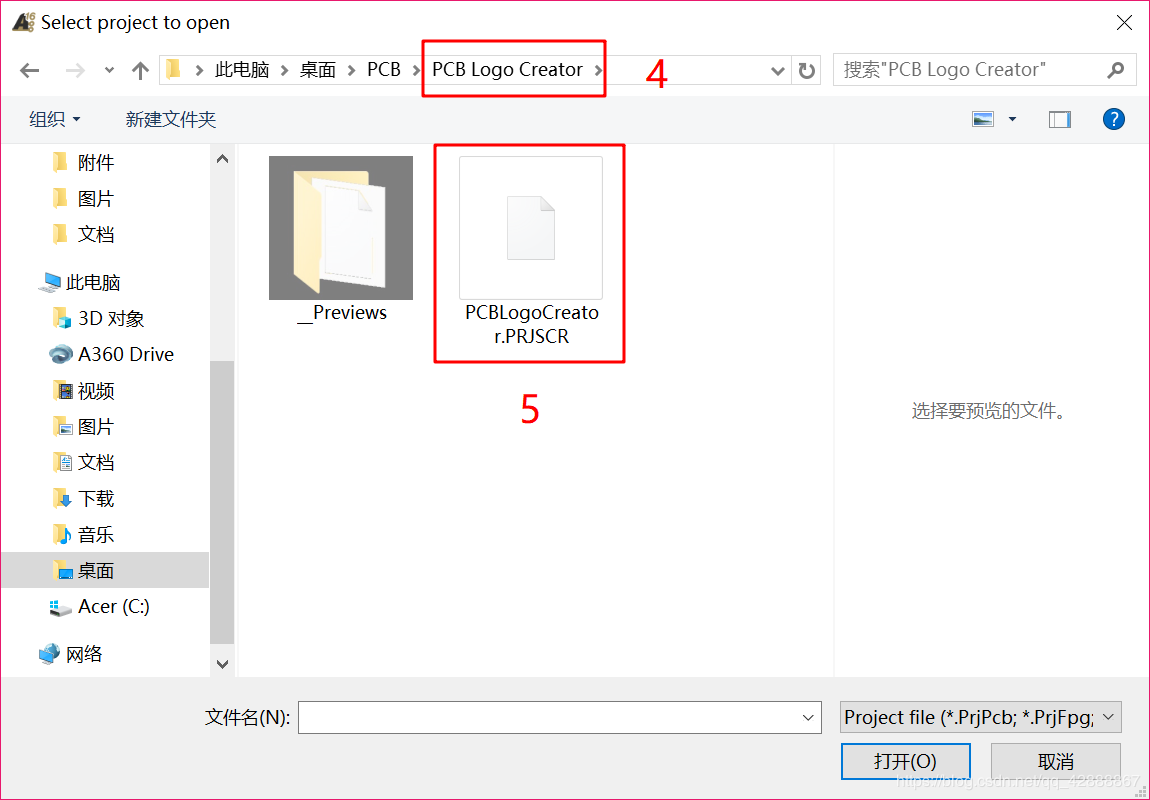

第4步找到自己的LOGO導入插件，第5步選擇正確的文件

圖

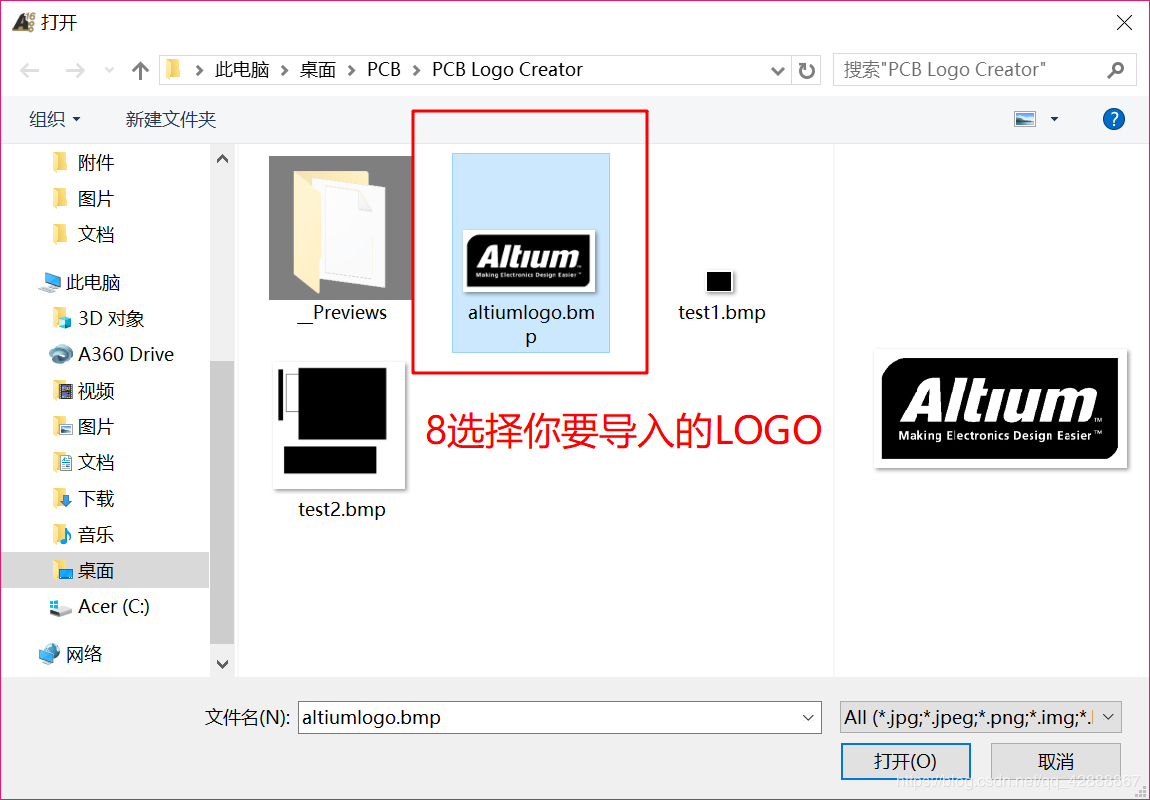

第8步導入的LOGO圖片，建議用bmp格式，還是16位色圖的，自己電腦自帶的畫圖軟件就可以轉換

圖

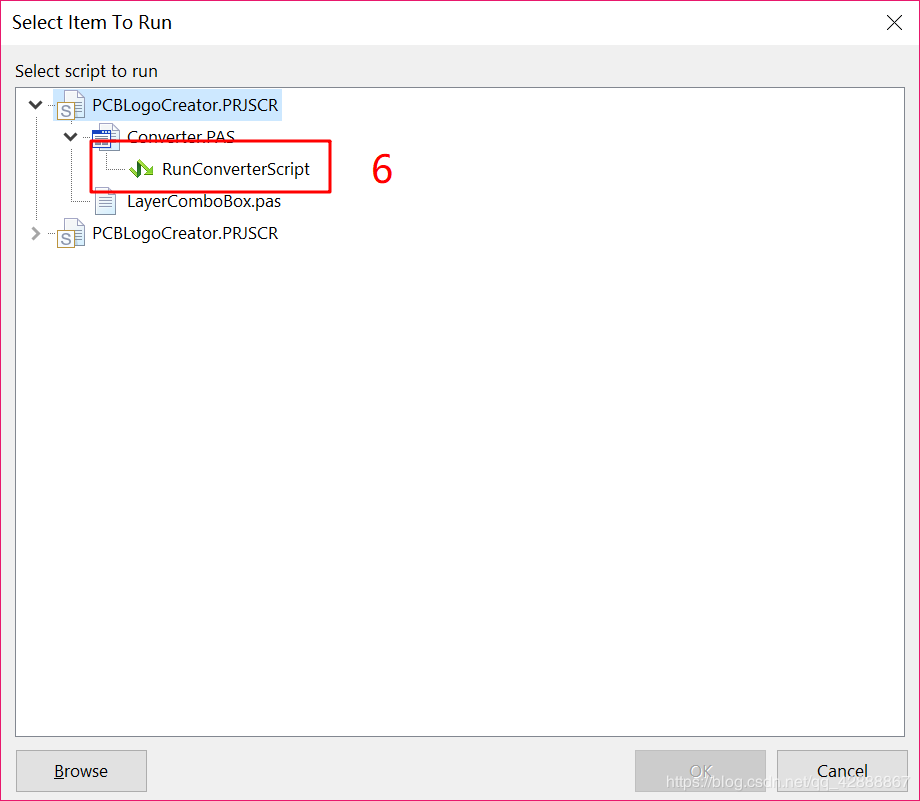

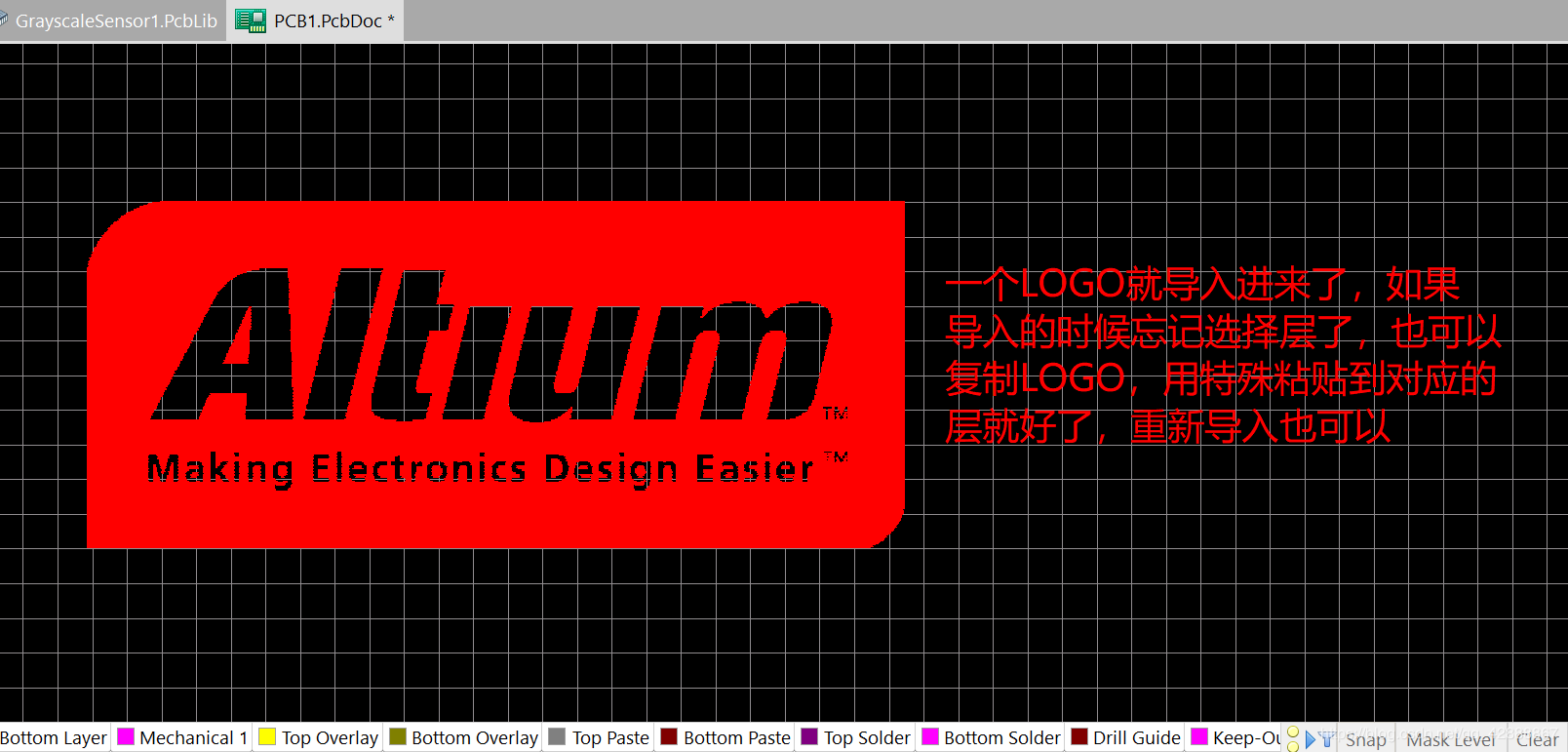

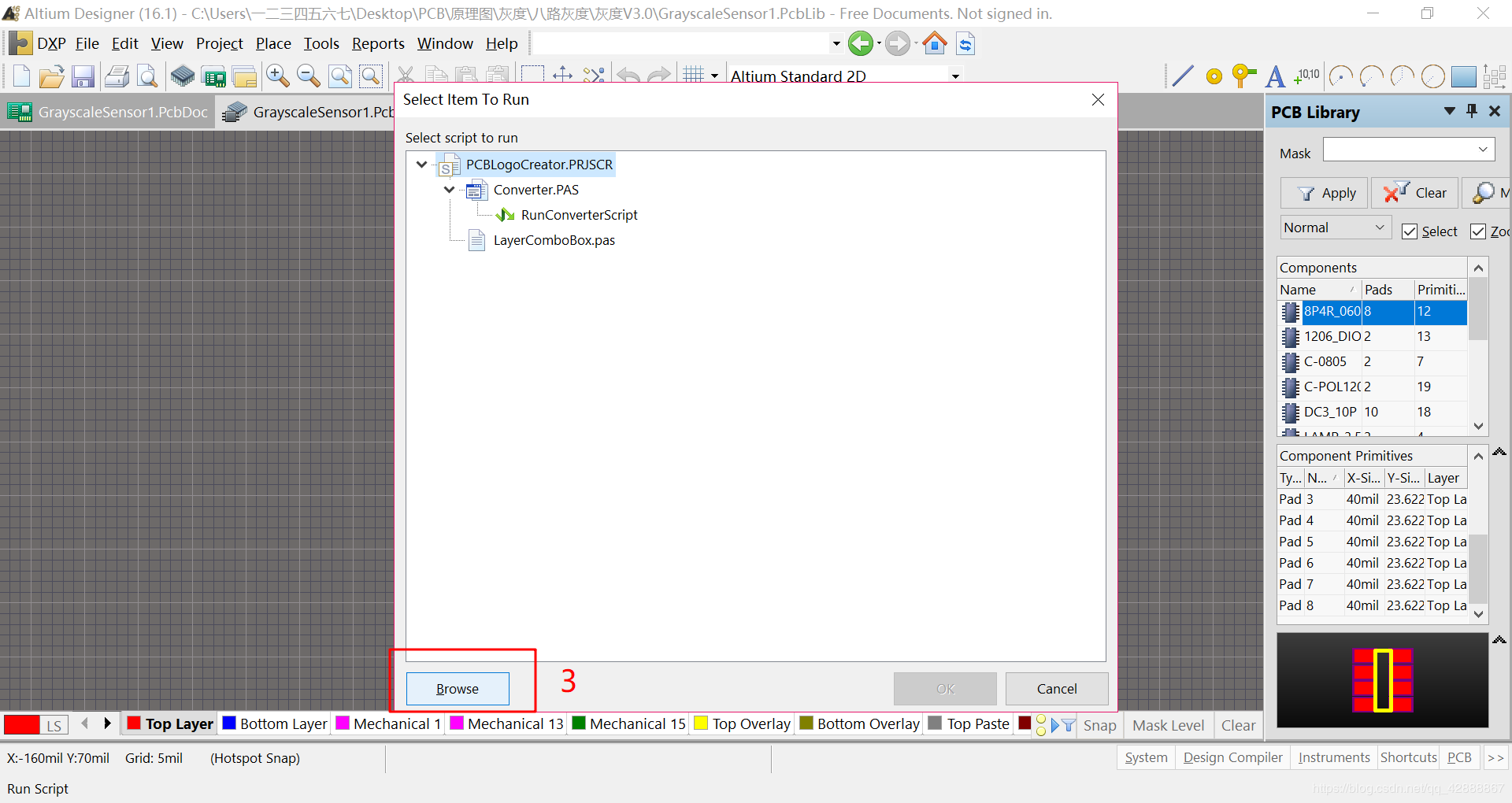

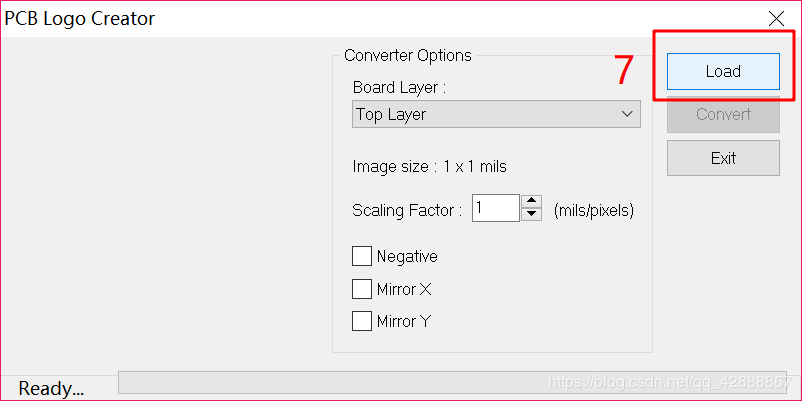

操作步驟都在圖里，一步一步來，轉換的圖片尺寸過大時間挺久的。



1

1


2

2


3

3


4

4


5

5


6

6


7

7


8

8

PCB Logo Creator.zip

185.49 KB, 下載次數: 101, 下載積分: 黑幣 -5

LOGO導入插件
